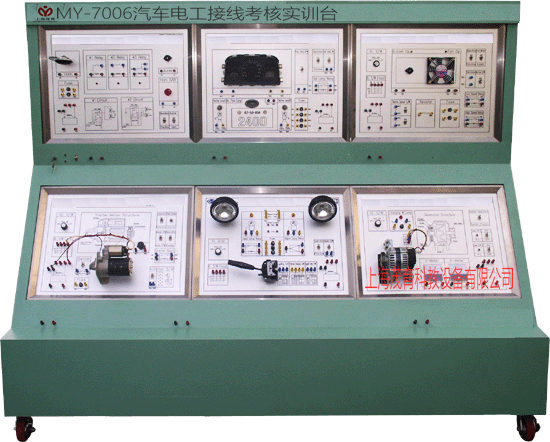

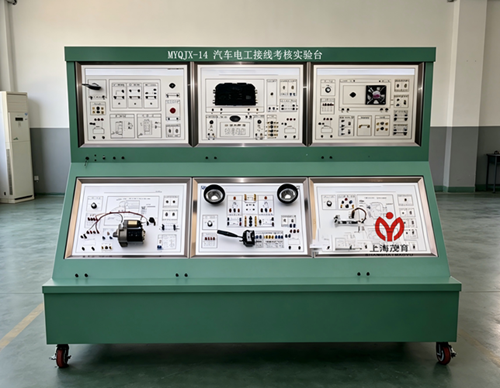

汽车电工接线考核实训台,汽车电工接线考核实训设备

---

　 汽车电工接线考核实训台配合大中院校、中职、部队、汽修等专业的汽车培训技能之用，该设备选装搭配各类型电器单元模块板，展示汽车各类型电器单元模块系统的结构与原理；设置有直流与交流电流系统，各单元模块板可灵活拆卸与安装，适用各类型汽车电器单元模块板实训与考核。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、汽车电工接线考核实训台结构组成：
1、实训台有钢性结构焊接冲压等组件、电源开关、+12V与+5V直流电源、JDQC汽车各类型信号模拟装置、可移动台架等。
2、原车灯光系统、仪表系统、点火与喷射系统、起动系统、充电系统、发动机电控系统、、防盗电脑及点火开关、喇叭系统、电动车窗系统、电控门锁及后视镜系统、雨刮系统、音响系统、全套电器的连接线、实训考核台、移动台架等。
主要包含汽车电器八大系统：
1-照明插接模块、2-舒适电子系统电器插接模块、3-雨刮器系统电器插接模块、4-音响系统插接模块、5-发动机电控系统模块；6-信号仪表系统电器模块；7-充电模块；8-起动模块。
三、功能特点：
1．设备实现各类型单元模块搭接，展示汽车各类型单元模块的组成结构及原理。
2．各单元模块板可灵活拆卸与安装，可搭接成全车电器系统、也可安装独立的单元模块板。
3．JDQC汽车各类型信号模拟装置，为考核实训平台提供各种信号源。
4. 各单元模块板框冲压成形，框架与模块板可分离，采用烤漆工艺。
四、外形与颜色：
1、设备外形：2040×650×1700mm(长×宽×高)
2、设备颜色：亚光灰（用户可选择各种颜色）
五、制造工艺
1．实训模块板
选配装各类型单元模块板
2.设备面板柜
  2.1钢性结构焊接
  2.2冷板：1.5mm
  2.3一次冲压成形
  2.4表面采用亚光灰喷塑工艺，厚度0.3mm.
3.设备底座架
  3.1钢性结构焊接
  3.2内置方管：40*40*2.0mm
  3.3底板冲压成形
  3.4表面采用亚光灰喷塑工艺，厚度0.3mm.
4.万向脚轮
  4.1前二只万向带锁止功能脚轮
  4.2后二只万向脚轮
  4.3脚轮与台架用M6*4螺丝固定，方便设备维修与维护。
  4.4脚轮：50mm×50mm(直径×宽度)
  4.5脚轮支撑：0.5T
六、技术指标：
1、工作电源：直流12V；直流5V；
2、工作温度：-40℃～+50℃
3、交流电源：220V
