上海茂育科教设备有限公司

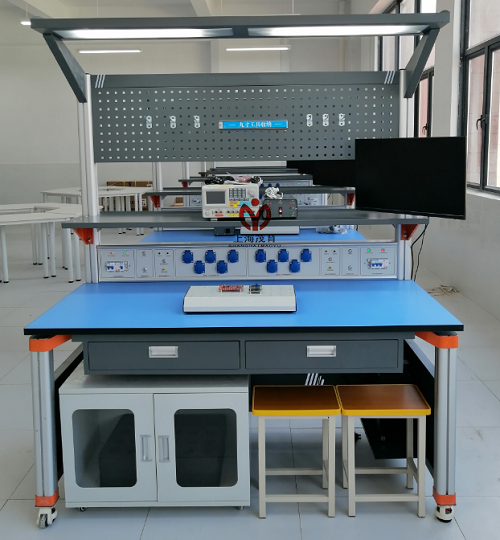

电子产品装调创新实训考核装置

---

　
一、MY-F6电子产品装调创新实训考核装置概述
设备以能力为本位，以就业为导向，紧密结合实际生产和职业岗位的技能要求，人性化的细节设计，引入工程系统设计概念，注重产品的通用性与升级性，使得设备整体简洁大方，使用灵活方便，牢固耐用。
可完成中小型电子产品的装配、调试和检修等实训，使学生掌握电子产品装配和调试的基本技能，同时可满足进行电子制作、电子设计大赛、课程设计、毕业设计等综合性、设计性、创新性的实训要求。
二、设备技术指标
1.工作电源：两相三线 AC 220V±10%  50Hz
2.温度：－10～40℃；环境湿度：≤90%（25℃）
3.外形尺寸：长×宽×高=1600mm×800mm×2000mm
4.整机功耗：≤1KW
5.安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
三、设备功能特点
该设备主要由工作台、实训屏、实训屏模块、工具柜、仪器仪表、工具套件等组成。
1、工作台：
主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头固定安装万向轮，方便实验台挪动及摆放。整机既坚固耐用，美观大方。
桌面采用25mm厚高密度纤维板，桌面直嵌无异味绝缘胶垫，绝缘截面封边，桌面具有耐磨、抗静电及易清洁等特点，桌面尺寸1600×800×25mm，桌面底部固定在40mm高度的钣金衬板，钣金衬板再与压铸构件固定支撑脚立柱型材，使实验台和桌面结合更加牢固。整体高度按人体工程学要求设计为800mm±20mm，满足2名学生同时的操作空间。仪器台面尺寸≥1500×340×25mm，采用3mm的钣金固定主结构立柱，台阶高度285mm，倾斜防滑落设计，满足摆方常用仪器的要求，也可以摆放电脑显示器。
桌面下方装有储物抽屉和键盘托盘，抽屉尺寸≥650×360mm，键盘托盘≥640×360mm，可左右互换。采用静音式滑轨，表面经纯环氧树脂塑粉高温固化处理。桌底侧梁可装电脑主机托盘，可选左侧或右侧安装。
2、实训屏：
安装于仪器台面下方，装配有220V交流电源输出12路：接口采用10A/250V五孔防水插座，分别位于实训屏前面板和顶面板，由过载开关分2路控制。交流低压电源2路（0、3、6、9、12、15、18、24V/2A）。顶部电源可用作示波器、信号源、电脑主机等仪器使用。面板电源可做为电烙铁、热风焊台、电源模块工作电源等。
照明：在实训台顶部和仪器台面下方，控制屏左右同事设置开关控制。
静电手环报警器：内置防静电设备报警器2路：实时监测操作人员的静电设备佩戴情况及地线的接入大地情况,遇异常状况立刻自动警报。
3、网孔工具挂板：二阶桌面上方挂放网孔板，网孔大小10mm×10mm，网孔数大于等于35×9个，搭配6只100mm挂钩，及磁吸条。
4、工具柜：不含轮尺寸 720mm×500mm×485mm（长×深×高），用优质冷轧钢板焊接而成，表面静电喷塑。工具柜下装带刹车的万向轮，使工具柜可以随意固定和移动，可放置实训电路板、元器件、工具、耗材等。
5、仪器：
（1）可编程线性直流稳压电源
1、★路独立连续可调输出，双通道（0-30V，0-3A无级可调）独立可调输出 ，第三路（0-6V，0-3A无级可调）连续可调输出，总功率不低于198W；、配置有智能型温控风扇，保证电源长时间稳定输出；
2、数据保存不低于10组，定时输出设定不少于100组；
3、出色的电源调整率，CV≤0.01% + 3 mV；CC≤0.1% + 3 mA；
4、出色的负载调整，CV≤0.01% + 3 mV；CC≤0.01% + 3 mA；
5、超低噪声和纹波(20Hz～20MHz)：CV≤300 μVrms / 3 mVpp；CC≤4 mArms；
6、高精度输出分辨率，电压输出分辨率不低于1 mV；电流输出分辨率不低于1 mA；
7、设置精度电压不低于0.03% +10 mV，电流不低于0.1% +8 mA
8、显示不低于4英寸高分辨率TFT液晶显示，分辨率不低于480*320，仿LED显示方式，可同时显示三路输出信息；
9、丰富的接口：USB Host & USB device、RS-232、LAN口；支持SCPI通信，Labview通信，并提供数据编程手册；用户可自行通过USB口进行系统升级；
10、支持数据记录功能，可记录10K组数据，可对输出电压、电流、功率情况进行记录，并支持图形与表格两种显示方式；
11、优秀的变压器性能，整机重量大于9.8 kg；
（2）数字示波器
1、★带宽：100M，双通道；
2、★实时采样率：1G Sa/s。
3、★8寸高清液晶屏，分辨率不小于800*600，15*10网格显示，波形显示细腻（可选配触摸屏）；
4、★存储深度：不低于 80M点；
5、最大波形刷新率不低于70000次/秒；
6、★具有自动跟踪测量功能，示波器可以持续跟踪被测信号变化，自动调整触发类型、电压档位、时基档位到合适位置（无需手动干预），便以查看被测信号波形细节。（并非自动设置功能）
7、★两个通道垂直档位分别由两个独立的旋钮控制，使操作更便捷。
8、具有电流测量功能，方便电压、电流切换测量。
9、便捷的一键式设计，支持一键式打印和一键恢复出厂设置。
10、具有USB device，USB host，P/F，LAN等接口；并支持SCPI，Labview通信，方便二次开发，同时提供编程手册。
11、★支持加、减、乘、除、开方、积分、微分、自定义数学运算及数字滤波等运算功能；
12、★配置FFT功能，支持分屏显示功能，支持Hamming、Rectangle、Blackman、Kaiser、Bartlett 6种窗口模式，支持Vrms与dB切换。
13、具有COPY功能，可选择原底色存储，也可选择纯白底色存储，方便教师及学生编辑文件时调用。
14、★通道菜单支持电压/电流显示切换，电流测量范围不小于100.0mA/V ~ 1KA/V；
15、配置不少于38种自动测量项：峰-峰值、平均值、均方根值、周期均方根值、游标均方根值、频率、周期、工作周期、最大值、最小值、顶端值、底端值、幅度、过冲、预冲、上升时间、下降时间、相位、正脉冲、负脉宽、正占空比、负占空比、延迟A→B↓ 、延迟A→B↑ 、正脉冲个数、负脉冲个数、上升边沿个数、下降边沿个数，FRF、FFR、FRR、FFF、LRR、LRF、LFR、LFF、面积、周期面积等；
16、具备不少于边沿、视频、脉宽、斜率、欠幅、窗口、Timeout、第N边沿等触发类型，支持逻辑触发，总线触发（I2C、SPI、RS232、CAN）；可选配解码功能；
17、★10、内置锂电池，13200mAH（选配），使用时间不小于4小时，方便户外测试。同时可以浮地测量，直接观察220V市电。
18、支持与信号发生器，电源，万用表组建互联网实验室管理；
（3）任意波信号发生器
1.★2通道输出，具备幅度锁定、频率锁定、通道复制，14bit分辨率。
2.★带宽不低于60MHz，采样率不低于500MSa/s。
3.★不低于7寸大屏幕显示，具有电容触摸屏，支持多点触控,支持任意波触摸屏编辑。
4.★正弦波、方波、锯齿波、脉冲波、噪声、谐波以及包含sinc、指数上升、指数下降
心电图、高斯、半正矢、洛仑兹、双音频、DC电压不低于150种任意波输出。
5.输出幅度：1mVPP-10VPP(50Ω)，2mVPP-20VPP(高阻。）
6.幅度分辨率：1 mVpp or 4 digits。
7.直流偏移范围：±(10 Vpk – Amplitude Vpp/2)。
8.★正弦波输出：1 μHz ~60MHz。
9.★方波输出：1μHz ~ 30MHz。
10.★脉冲波输出：1μHz ~ 25MHz。
11.噪声：60MHz (-3dB，典型值)。
12.★任意波：1 μHz - 15MHz，支持10M点任意波编辑
13.★输出调制波：AM、DSB-AM、FM、PM、ASK、FSK、PSK、BPSK、QPSK、3FSK、4FSK、OSK、PWM、SUM。
14.支持扫频和脉冲串输出
15.谐波：次数≤16次，谐波类型有奇次、偶次、顺序、自定义模式。
16.内置7位高精度频率计，频率范围100mHz ~ 200MHz。
17.支持SCPI通信功能、labview 通信功能。
18.接口：USB Host, USB Device,LAN，COM（选配）。
（4）数字万用表
1.5/6位测量精度
2.★标配真有效值、自动量程功能
3.★蓝牙4.0无线传输，传输稳定，功耗低
4.★具有记录仪功能，支持离线记录。
5.★记录图表模式，分析变化趋势
6.★手电筒功能，轻松应对黑暗环境
7.★支持安卓、苹果、Windows系统
8.测量功能：直流电压：0-1000V、交流电压:0-750V、直流电流:0-20A、交流电流:0-20A、电阻:0-60MΩ、电容:0-60mF
9.具有频率 、占空比、温度等功能。
10、交流带宽：(20 - 1000) Hz
11、支持NCV非接触电压感应
四、设备配置

序号	产品名称	型号规格	数量	单位	备注
	实训桌	1600*800*1800mm	1	张
	电源台		1	台
	工具柜		1	台
	方凳		2	张
	交流低压电源	装于实训屏内	1	套
	双踪示波器		1	台
	函数发生器		1	台
	程控电源		1	台
	万用表		1	只
	工具包	具体清单及参数见附表	1	套	清单另附
	嵌入式开发套件	核心处理器STM32	1	套
	模拟电子技术试验箱	可做分立元件、集成运算实验20个以上	1	套
	数字电子技术实验箱	可做逻辑电路、时序电路15个以上	1	套
	电子焊接套件	1、电子报警器的焊接与调试 2、电子门铃电路的焊接与调试 3、光控电路的焊接与调试 4、光控电路开关的焊接与调试 5、航标灯的焊接与调试 6、家用台灯调光电路的焊接与调试 7、排风扇自动启闭电路的焊接与调试 8、闪光灯的焊接与调试 9、温控电路的焊接与调试 10、音乐门铃电路的焊接与调试 11、六管超外差式调频收音机的焊接与调试 12、LED数字电子钟的焊接与调试 13、多路抢答器等实训线路板的焊接与调试	1	套
	显示器壁装支架		1	只	选配
	工作台PC电脑		1	套	选配
	配套资源库		1	套	见附件
