作者：管理员发布时间：2025-05-19 14:05:44

在机械工程领域，转子动平衡是保障旋转机械稳定运行的关键技术。动平衡原理实验台作为研究和教学的重要工具，通过对其振动信号的采集与分析，能够精准测定试件不平衡的大小和位置。深入了解动平衡原理实验台的振动信号采集，不仅有助于巩固转子动平衡知识，更是掌握刚性转子动平衡实验原理及基本方法的核心环节。

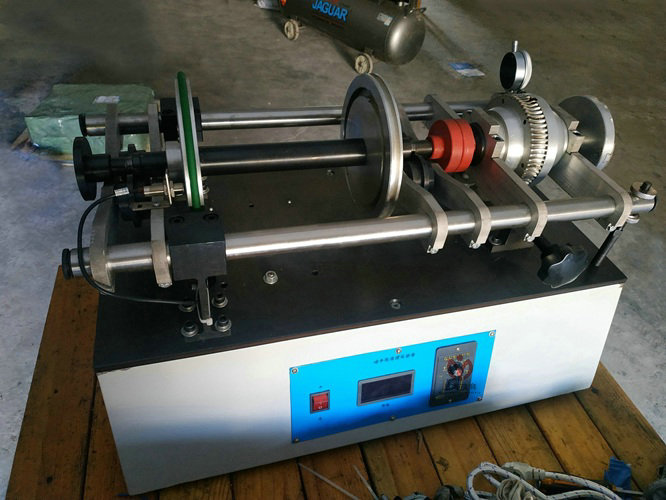

一、MY-515B动平衡原理实验台技术参数解析
动平衡实验台各项技术参数为振动信号采集与实验开展奠定了坚实基础。其电机功率达 90W，工作电压为 220V，电动机转速范围在 0 - 1400rpm，能够模拟多种实际工况下的转子运转状态。百分表量程 0 - 10mm，可精确测量振动位移；动平衡转速设定为 450rpm，是进行有效动平衡实验的关键参数。试件质量不超过 10kg，最大直径为 Φ=185mm，两轴颈支承距离 370
mm，明了实验台适用的试件规格。此外，实验台外形尺寸 700×360×400mm，重量 58kg，在保证功能的同时兼顾了空间占用与搬运便利性。
二、实验台性能特点与振动信号采集关联
该动平衡机采用补偿质径积的方法测定试件不平衡量，这一原理与振动信号采集紧密相连。当转子存在不平衡时，运转过程中会产生周期性的振动，振动信号中蕴含着不平衡量的大小和位置信息。实验台通过机械补偿元件，稳定且可靠地测量振动信号，将复杂的振动现象转化为直观的测量数据。其性能稳定、测量可靠的特点，确保了采集到的振动信号真实反映转子的不平衡状态；操作简便、直观形象的优势，则便于实验人员快速上手，准确获取信号数据，进而加深对平衡原理和方法的理解，有效提升操作能力。
三、振动信号采集实验流程与要点
在进行振动信号采集实验时，首先将符合规格的试件安装在实验台上，确保安装位置准确，避免因安装误差影响信号采集结果。接通 220V 电源，启动电机，将转速调节至动平衡转速 450rpm。此时，试件的不平衡会引发实验台振动，百分表开始记录振动位移数据，这些数据便是振动信号的直观体现。实验人员需持续观察百分表读数，记录不同时间段的振动位移值，并通过专业的数据采集设备，将百分表的模拟信号转化为数字信号，存储在计算机中，以便后续进行深入分析。
在采集过程中，要特别注意环境因素对信号的干扰。保持实验环境安静，避免外界振动源影响实验台；同时，确保电源稳定，防止电压波动导致电机转速不稳定，进而影响振动信号的准确性。此外，多次重复实验采集数据，通过对比分析，提高数据的可靠性和实验结果的可信度。
四、实验内容实现与教学意义
通过动平衡原理实验台的振动信号采集实验，能够有效巩固转子动平衡知识。学生在实际操作中，亲身体验从试件安装、信号采集到数据分析的全过程，将课本中抽象的动平衡概念转化为直观的实践认知。掌握刚性转子动平衡实验的原理及基本方法不再局限于理论学习，而是通过对振动信号的采集与分析，深入理解不平衡量与振动之间的关系，学会运用补偿质径积的方法解决实际问题。这种理论与实践相结合的教学方式，极大地提升了学生的动手能力和解决实际工程问题的能力，为未来从事机械工程相关工作奠定坚实基础。
动平衡原理实验台振动信号采集是探索转子动平衡奥秘的重要途径。从实验台的技术参数到性能特点，从信号采集流程到实验教学意义，每个环节都紧密相连，共同构成了一个完整的知识体系。通过不断优化实验方法和数据采集技术，动平衡原理实验台将在机械工程教学与研究中发挥更大的作用。
