道真中职学校PLC实训室项目
作者:管理员 发布时间:2024-10-16 13:41:50
道真中职学校PLC实训室项目

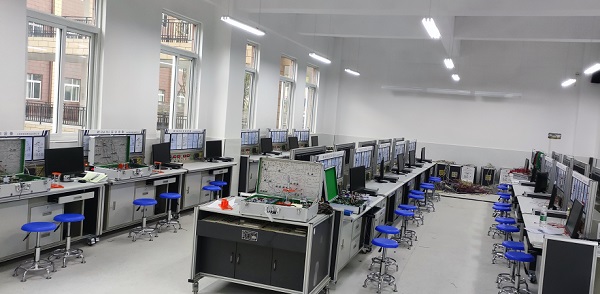

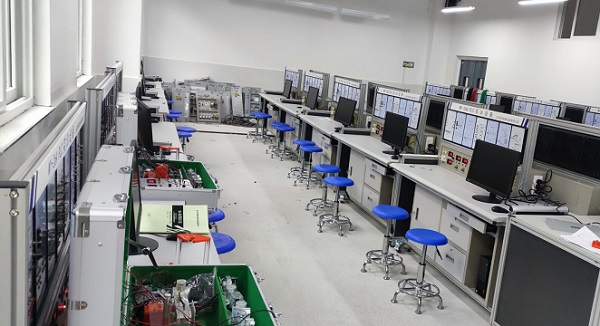

感谢关注茂育产品,上海茂育科教设备有限公司与道真中职学校所采购的PLC实训室已安装完毕,交付使用,感谢领导及老师们的支持并表示感谢!

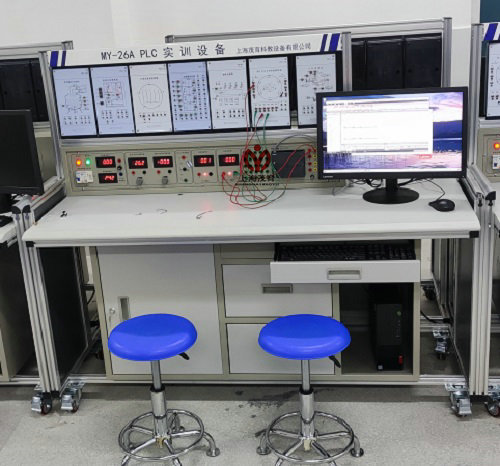

MY-26APLC实训设备是集PLC编程控制器及实验挂箱于一体,综合性强、功能齐全。可完成PLC编程控制器技术课程的相关教学实训。



本设备是专为职业院校及中职学校开设的可编程控制器技术及其应用等课程实验配套设计的,集PLC编程控制器及单片机控制的实验挂箱于一体,综合性强、功能齐全。可完成单片机、PLC编程控制器技术课程的相关教学实训,是大中院校及中职理想的实验设备。
二、系统构成:
1、PLC可编程控制器实验台(演示屏与控制箱构成)
2、PLC可编程控制器实验演示装置
3、PLC可编程控制器操作桌
4、编程应用软件
5、仿真教学软件
6、PLC及转接通讯电缆
7、电脑或手持编程器(用户自备或代购)
三、实训台技术指标:
1、电源输入:工作电压220V±5%(50Hz),输入时指示灯亮。
2、电源输出:有保险丝和漏电保护开关二级保护功能。
3、输出交流220V工作电压有高精度电流表与电压表指示
A组:直流电压+5V/3A输出,有高精度直流电压表指示电压输出,过流自动保护功能。
B组:直流电压24V/2A输出,有高精度直流电压表指示电压输出,过流自动保护功能。
C组:低压直流稳压电源,电压+12V/-12V输出,电流2A。
D组: 0-30V直流稳压电源,内置式继电器自动换档,多圈电位器连续调压,输出电流2A,具有预设式限流保护功能。E组:恒流源,提供0-20mA恒流源
F组:单相市电输出,供用户自备仪器使用。
4、外形尺寸:1600mm×750mm×1560mm
四、实训台功能及特点:
1、PLC主机:输入:24点 输出16点
2、型号:S7-200 SMART SR40
3、输出电压:直流24V,电压表指示
4、利用应用软件编程
5、电源输入:交流220V,50Hz
1)功能包括:交流电源输入区,PLC主机及编程电缆,LED发光管、指示灯,输出负载指示,输入模拟开关(按钮和开关),LED数码管.蜂鸣器,直流稳压电源5V1A,24V2A,PLC输入 、输出端口2)PLC主机的输入输出端口均已引到面板上。输入可以接模拟输入开关、行程开关或光电开关等。输出可以接面板上的指示灯、数码管和继电器、直流电机和蜂鸣器,还可以与演示装置相连接,可应用实际的工业控制。
3)PLC主机采用三菱FX1N-40mR(输入24点,输出16点)。
4)实验台本身带有24V2A的电源。可以直接用于输出负载或与演示装置接口或与其它对应装置相连。五、实验桌:
铝木结构,采用特制模具制作的优质铝合金做框架,铝合金表面经氧化处理,经久耐用,美观大方,符合现代审美观,桌面为防火、防水、耐磨高密度板,桌子下部配置储存柜及电脑主机柜。
六、实验演示挂箱:
该装置是为了配合PLC可编程控制器实验台使用而设计的外接演示装置。它由LED发光二极管、大型LED数码管、直流电机、步进电机等执行机构用其他外围电路模拟实际工业控制过程中的状态,它形象生动的演示了PLC的整个执行过程。通过该装置,可以锻炼学生的动手能力,能够形象生动的执行机构验证自己编写程序的正确性,掌握PLC的实际应用,增强学生对PLC的学习兴趣。演示挂箱后盖由铝合金注塑而成,箱体结构合理,工艺先进,美观大方。该装置在演示屏上位置可任意移动、互换。
演示装置上对PLC的输入输出均采用24V电源,5V电源供执行机构中的外围使用,每套演示装置主要由十七块实验挂箱组成,它们的型号分别为:
1)PLC001 交通信号灯PLC自动控制
2)PLC002 搅拌器的PLC自动控制
3)PLC003 LED数码管显示PLC自动控制(实物)
4)PLC004 四层电梯的PLC自动控制(实物)
5)PLC005 加工中心刀具库选择控制(实物)
6)PLC006 艺术彩灯造型的PLC控制
7)PLC007 电机的自动控制(实物)
8)PLC008 步进电机的PLC控制(实物)
9)PLC009 模拟电视发射塔
10)PLC010 自动送料装车系统
11)PLC011 自动售货机
12)PLC012 自动成型系统
13)PLC013 水塔自动供水系统
14)PLC014 邮件自动分拣系统
15)PLC015 自动洗衣机系统
16)PLC016 电镀系统
17)PLC017 基础实验
七、实验项目:
1、与、或、非逻辑功能实验2、定时器、计数器功能实验
3、跳转、分支功能实验4、移位寄存器实验
5、数据处理功能实验6、微分、位操作实验
7、交通信号灯PLC自动控制实验
8、搅拌器的PLC自动控制实验
9、LED数码官显示PLC自动控制实验
10、四层电梯的PLC自动控制实验
11、加工中心刀具库选择控制实验
12、艺术彩灯造型的PLC控制实验
13、电机的自动控制实验
14、步进电机的PLC控制
15、模拟电视发射塔实验实验
16、自动送料装车系统控制实验
17、自动售货机实验
18、自动成型实验
19.水塔自动供水控制系统实验
20、邮件自动分拣实验
21、自动洗衣机控制系统模拟实验
22、电镀过程控制实验
23、挖土机控制编程训练
