一、概述

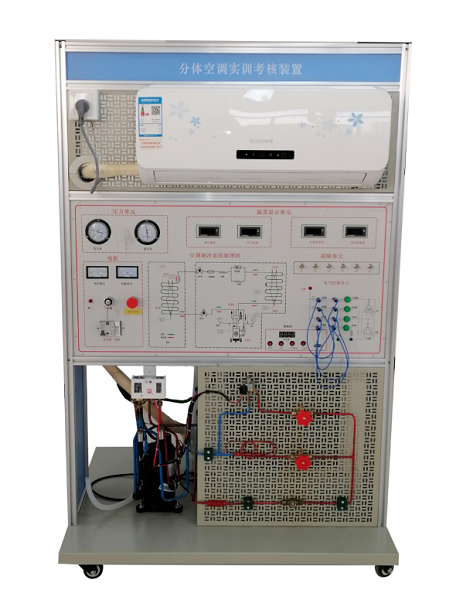

MYN-508F壁挂式空调技能实训考核装置是为大中专院校的制冷空调专业、各技能培训及全国职业技能鉴定部门开发设计的，适用于“制冷原理及应用”、“制冷空调技术”、“制冷空调设备维修与操作”等教学实训要求。该装置集制冷系统、电气控制系统、故障模拟系统为一体，布局合理、造型美观大方。
二、技术参数
1、工作电源：AC220V 50Hz±5%
2、外形尺寸：1000×800×1800mm（）
3、整机功耗：1100W
4、适用电压范围：160V～253V
5、最大遥控距离8m，角度90度。
6、噪声：内机37-44dB，外机是55-65dB。
7、环境温度：-5℃—40℃
8、相对湿度：≤85%（25℃）
三、特点
1、整个系统真实完整, 与市场上的空调总体结构、性能基本相同。具有制冷、制热、通风、除湿、温度和风速选择、定时及扫风控制、睡眠、自动等功能
2、装置直观展示了空调的系统结构和工作原理，便于教学演示讲解及学生对课本知识的理解掌握。配置的交流电压表、交流电流表、温度表、真空压力表以及相应的信号指示灯，使整个空调系统的实时工作状态一目了然；前面板中间印有电气控制系统原理图，并设有相应测试点。
3、后背面可观察到整个制冷系统结构原理以及主要部件的实际物体，相应部件均有名称标识；并设有视液镜，可观察制冷剂状态
4、.本实训装置设有故障模拟功能，提供室外执行部件的接线区域，开设应用性的实训项目，有较强的实训性。有利于学生将理论应用于实际，并培养学生实际操作动手能力；有利于开展技能鉴定、考核工作
5、设有电流型漏电保护装置；并有热保护器件，对压缩机进行过热、过载保护；实训强
6、制冷系统上设置用手动节流阀，和自动节流装置，可模拟不同环境下的制冷模式，和故障设定
7、喷绘的制冷系统原理图，结构为铁质板金，
8、空调的主要电气可手动连接，具有很好的动手性,连接线采用专用的D4连接线。
9、★在蒸发器不同压力下，实现压缩机在不同制冷量的测试，具有压缩机过冷/过热自动调节
10、★改变了机械式节流装置在实验过程中难以调节和损坏,让学生在实验过程中学习电子控制的方法，操作调节方式，技术参数调整.
11、★外部控制模式：可第二次开发成4-20Ma输入模式、0-5V控制模式。
12、动画模式:触摸屏或软件连接模式下：各自己显示执泵或者制冷工作流程状态，
13、动画模式:触摸屏或软件连接模式下:可显示压缩机排气温度、吸气温度、冷凝温度、蒸发温度，可根据温度实时调节机组过冷度。过热度。
四、装置的基本装备
1、电源、仪表控制屏
控制屏为铝合金立式结构，铝质面板，为实训提供交流电源、各种测试仪表及实训器件等，具体功能如下：
2、交流电源控制单元：
单相三线制220V交流电源供电，交流电压表1只测量范围０～250V，用于监测电网电压，交流电流表1只,测量范围分别为０～10A，用于观测系统启动电流及监测系统正常工作电流，漏电保护器控制控制屏总电源，
3、制冷系统压力检测单元：
提供2只真空压力表，测量范围分别为--0.1～1.5MPa、-0.1～3.5MPa，用于测量空调.
4、温度检测单元：
提供三位半数字温度表4只，压缩机排气温度、回气温度、冷凝器温度、蒸发器温度，显示不同点的温度变化情况,直观分析空调的故障现象。
5、压力保护装置：
在实验工况中，高压压力过高时保护。低压压力过低时保护压缩机,
6、实训台:
实训桌为铝合金为主体，结构方式：立式，方便操作，侧面为防水耐磨高密度板,结构坚固，造形美观大方；，平台还设有四个万向轮，便于移动和固定，有利于实训室的布局。
6、故障:
提供模拟空调与模拟多个故障打接线点，提供常见的空调电气节电路连接，用来模拟系统的故障；设置类型有：电源电路、温度传感电路、驱动电路、压缩机保护电路、室内风机调速电路
四、智能教学流量控制/监控系统
1、教师端控制系统：（20-55寸一体机自备）
1）可通过通过主服务器连接多达124台的学生电脑，监控学生实验台的网络数据，如全室的124台空调的的各种主要温度如：空调排气温度、吸气温度、蒸发温度、冷凝温度等空调机的工作状态，节流系统的开度.当发现任意一台工作不正常时，教师可通过老师电脑软件直接修改、控制其中任何一台学生实验台的工作状态,而使空调恢复正常。
2）老师端可监测学生机的空调制冷运行状态、热泵运行状态
3）当学生实训台的运行主机在实验时出现温度过高状况，老师可以通过上位机软件直接接收是报警信号，在上位机上可以直接修改空调制冷系统的流量控制情况、
4）老师机监控控制软件，可以单独进入每个学机的控制中心，与学生机的控制系统同步控制。
2、学生端：
可通过学生电脑，或者4.3寸触摸屏监控学生本机实验台的网络数据，如温度：空调排气温度、吸气温度、蒸发温度、冷凝温度等空调的的各种主要温度，空调机的工作状态,节流系统的开度.系统由4.3触摸屏显示模块、功能模块、上们机软件3部分组成，
1）通过自动调节提高冷媒流量，可以有效降低压缩机的排气温度，扩大压缩机高效做功区。采用双向电子控制系统，可实现双向热泵功能、冷库控制，空用制冷机组，变频机组、中央空调机组的的节能控制和流量自动调整。
2）上位机软件同时在线同时监控系统的状态。数码管显示器在线显示开度、温度以及故障代码。数码管显示器在线显示开度和温度以及故障代码.
★3）嵌入式主机，采用触摸屏控制,可直接进入系统调节，电压5-36V/50HZ，带开机语音功能，尺寸4.3寸，内存156M,电容式。
4）具有上位机调节和手动调节功能
5）可自行制冷系统制冷剂流量设定最小开度。
6）自动调节：设备运行时有断电记忆功能，保持当前值不变。确保制冷/热泵/冷库/水机等状态下的阀门开度。
7）开度实时显示：控制对象为最大 5000 开度设定。
8）软件控制，能在线控制系统的温度，读取机组在最佳温度系统制冷冷媒的流量开度数，调整制冷机组的过热度，过冷度。该文本显示界面的左侧，以文本的形式实时显示当前机组的运行数据。在界面右侧的上半部分，是对通讯信息的显示，包括通讯角色及通讯端口的设定值以及对当前通讯状态的显示。在界面右侧的下半部分“数据信息”中，显示当前接收到哪种数据帧、接收到的数据帧的地址、等信息。
9）可自动制冷系统中冷媒，如： R134A\R22\R410A 等其它冷媒。
10）手动4路实时温度显示：控制器同时检测系统的制冷多点温度，来控制机组过冷/过热度。
11）显示界面上29 路参数控制参数设置/查询：控制器内所有与控制相关的温度参数、时间参数、控制参数、等29个参数都可以调整，以适应制冷/热泵/冷库/水机等设备。
12）6路用户模拟环境数据入设定如下图：在调试中通过软件模拟设定，可模拟制冷主机组在各个温度条件下，阀的开度状态来积累大量数据，从而根据每一个制冷机组的特点来设定的标准开度值。具体参照24路参数设定
13）多达 8 路设备运行监控：在线监控机组的压缩机、膨胀阀、各点温度、保护动作电路等运行状态。
14）曲线显示界面
15）手动设定
16）温度和开度可显示查询/设置：控制器所有检测到的温度都可以被查询开度也可以实时查询显示
17）调节功能：在机组开发和调试阶段，可以通过控制器手动调节功能，取得有效的试验数据。
18）数码管显示器在线显示开度和温度以及故障代码。
19）数码管显示器在线显示开度和温度以及故障代码
五、配置表

序号	名称	名称	数量
1	压缩机1P		1套
2	液视镜		1套
3	冷凝器		1套
4	蒸发器		1套
5	风机		1套
6	高压表	面板	1套
7	低压表	面板	1套
8	风机		1套
9	手动膨胀阀		1套
10	过滤器	3/8	1套
11	毛细管		1套
12	温度表	I	4套
13	老师控制多功能软件		1套
14	控制模块		1套
15	制冷量调节控制装置		1套
16	膨胀阀		1套
17	通信线	全室一套	1套

六、实训项目
1、技工基本技能实训
2、专用工具的基本操作
3、系统管件焊接
4、系统的检漏
5、制冷系统的抽真空与充注制冷剂实训
6、技能实训设计、安装、调试及检修
7、室外风机不转,空调压力升高，压力保护动作，整机保护实训
8、空调器四通阀故障与分析,不能工作在热泵状态，
9、制冷剂少，测与故障分析与排除
10、毛细管子堵塞的故障现象
11、空调的安装，
12、空调移机回收实训
13、空调内风机故障，空调报警的故障码排除
14、室内传感器故障
15、管道传感器故障
