上海茂育科教设备有限公司

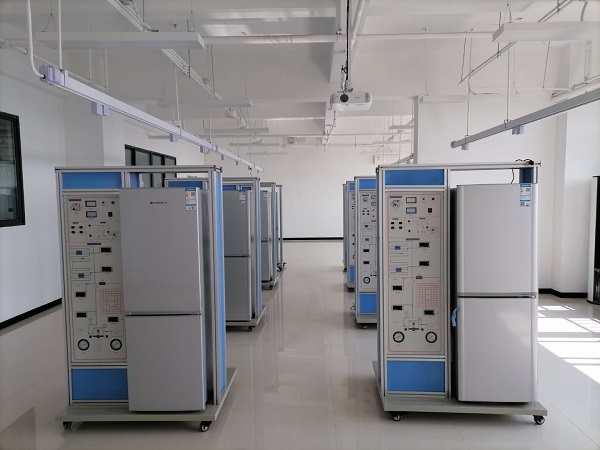

电冰箱制冷系统实训考核装置

---

　
一、产品概述：
MYN-508G电冰箱制冷系统实训考核装置是按照职业教育的教学和实训研发的产品，适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工等的实训教学课程。
二、产品特点：
1、实训装置采用真实的直冷式双门电冰箱系统，直观展示了直冷式双门电冰箱的系统结构、工作原理，可以清楚的看到制冷循环系统结构，并配有真空压力表、温度表等，便于教学演示讲解及学生对课本知识的理解掌握。
2、整套电冰箱系统真实完整，结构清晰、紧凑，与实际冰箱制冷系统、电气系统一致。同时可满足对直冷式电冰箱实训的。
3、系统采用真实的制冷机组（压缩机、铝复合板吹胀式蒸发器、钢丝式冷凝器、温控器等）满足实训教学。
4、可模拟故障设置，学生根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行排故有利开展技能鉴定、考核工作。
三、技术参数：
1、电源：AC220V±10%50Hz
2、额定输入功率：400W
3、电冰箱总有效容积：215升
4、额定输入电流：1A
4、制冷剂：R600a
5、外形尺寸：1200×800×2000mm
6、安全保护：具有过压、过流、过载、漏电保护措施，符合国家相关标准。
7、环保：材料选用符合国家相关环保标准
四、产品的基本功能：
1、采用真实的电冰箱作为教学、实训、考核对象，使学生能够了解和掌握实际冰箱制冷系统的结构、工作原理及维修技能；
2、制冷系统检测分为温度和压力两个部分；
1）压缩机出口温度；
2）冷凝器出口温度；
3）压缩机进口温度；
4）冷藏室温度；
5）冷冻室温度；
6）冷凝器出口压力；
7）压缩机进、出口压力；
五、配置清单：

序号	名称	主要技术指标	数量	单位	备注
1	电冰箱制冷系统考核台台架		1	套
2	电冰箱制冷系统流程板		1	块
3	电冰箱		1	台
4	温度表	XMZF（H）－600	5	只	数显
5	压力表	MF－35	3	只	带油，指针式
6	电压表	NF300	1	只	数显
7	电流表	NF300	1	只	数显
8	电磁阀	FDF8	4	只
9	储液罐		1	个
10	冰箱制冷流程板		1	块
11	制冷教学软件		1	套
12	专业维修工具		1	套

六、实训项目
1、常握实际冰箱制冷系统的结构、工作原理及维修技能；
2、制冷系统的检测
3、故障点的查找及排除
4、制冷系统制冷剂过多故障；
5、制冷系统毛细管脏堵塞；
6、制冷系统冷凝器出口堵塞；
7、制冷系统高压低压串气故障；
8、制冷系统回气管堵塞；
9、制冷系统制冷剂过少故障；

---
