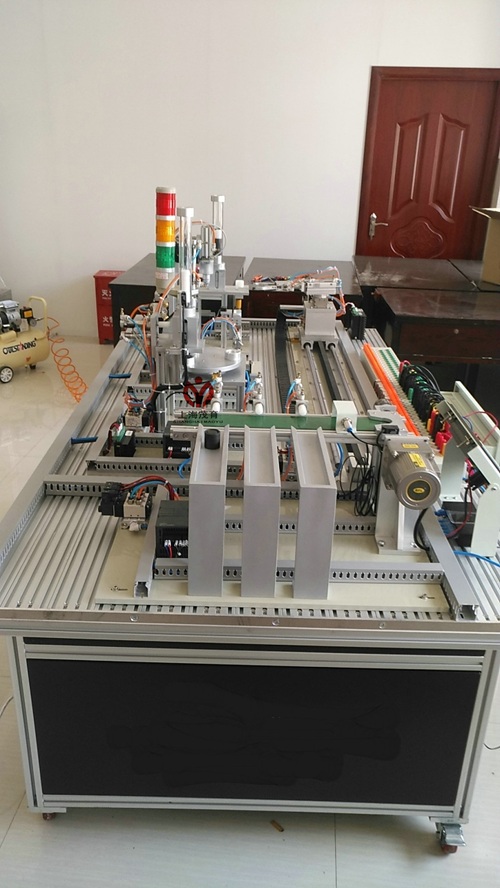

光机电一体化实训装置典型项目教学设计

产品展示

联系我们

上海茂育科教设备有限公司
销售中心：上海市普陀区祁安路88-6号
生产基地：上海松江工业园
电话：021-56311657 / 56411696
传真：021-56411696
手机：13918521958
手机：13916286558(陈经理)
手机：17821391226(陈老师)
业务QQ：65116877 68079708
网址：www.jiaoxueyq.com
邮箱：shanghaimaoyu@126.com

首页技术文章 > 列表

作者：管理员发布时间：2025-04-15 14:14:46

一、光机电一体化实训装置典型项目教学设计-教学目标
1.知识目标
◦学生能够深入理解光机电一体化系统的基本组成和工作原理，包括机械部件、电气控制、气动系统以及传感器等方面的知识。
◦熟悉西门子 PLC、变频器、触摸屏等关键设备的功能、编程方法和参数设置。
◦掌握各种传感器（如光电开关、金属传感器、磁性开关等）的工作特性和应用场景。
2.技能目标
◦能够熟练进行气动系统的安装、调试与故障排除，完成各类气动控制回路的搭建。
◦具备电气控制电路的设计、安装与 PLC 程序编写、调试能力，实现对机电设备的有效控制。
◦能够准确进行机电一体化设备部件的安装、调整与系统调试，确保设备正常运行。
◦掌握自动控制系统的安装、调试方法，实现对生产线的自动化控制。
◦能够完成 PLC 工业通讯网络的安装、参数设置及复杂网络数据读写程序的编写与调试。
3.素质目标
◦培养学生的工程思维和问题解决能力，使其能够在面对实际工程问题时，运用所学知识进行分析和处理。
◦提升学生的团队协作能力，通过分组完成项目任务，增强学生之间的沟通与协作。
◦培养学生的创新意识和实践能力，鼓励学生在项目实施过程中提出创新性的解决方案。
◦强化学生的职业素养，使其养成严谨、规范的工作习惯，提高安全生产意识。
二、教学方法
1.项目教学法：将整个教学内容分解为多个具体的项目，让学生在完成项目的过程中，综合运用所学知识和技能，实现知识的融会贯通和能力的提升。
2.小组合作学习法：将学生分成若干小组，每组学生共同完成一个项目任务。通过小组合作，培养学生的团队协作能力和沟通能力。
3.演示法：教师在课堂上对关键知识点和操作技能进行演示，让学生直观地了解操作过程和注意事项，提高学习效果。
4.启发式教学法：在教学过程中，教师通过提问、引导等方式，启发学生思考问题，培养学生的自主学习能力和创新思维。
三、教学过程
1.项目导入
◦教师介绍光机电一体化实训装置的整体情况和应用领域，展示一些实际生产中的光机电一体化设备案例，激发学生的学习兴趣。
◦明确本次课程的项目任务，例如 “设计并实现一个基于光机电一体化实训装置的简易自动生产线”，让学生了解项目的目标和要求。
2.知识讲解
◦根据项目任务，对所需的知识进行讲解，包括机械部件的结构和工作原理、电气控制电路的设计方法、PLC 编程基础、气动系统的工作原理和控制方法、传感器的应用等。
◦结合实训装置的具体配置，对各模块的功能和使用方法进行详细介绍，如 PLC 模块、变频器模块、触摸屏模块、各种传感器等。
3.小组讨论与方案设计
◦学生分组进行讨论，根据项目任务和所学知识，制定项目实施方案。小组内成员分工合作，完成方案的设计，包括系统架构设计、硬件选型、电气控制电路设计、PLC 程序流程图绘制等。
◦教师巡视各小组讨论情况，给予必要的指导和建议，帮助学生解决遇到的问题。
4.项目实施
◦各小组按照设计方案，进行项目实施。学生首先进行硬件安装，包括机械部件的组装、电气控制电路的连接、气动系统的安装等。在安装过程中，要严格按照操作规程进行，确保安装质量和安全性。
◦完成硬件安装后，进行软件编程，根据项目要求编写 PLC 程序、设置变频器参数、设计触摸屏界面等。编程过程中，要注意程序的逻辑性和可读性，确保程序能够正确实现系统功能。
◦对安装和编程完成后的系统进行调试，检查系统是否能够正常运行，是否满足项目要求。在调试过程中，要认真观察系统运行状态，分析和解决出现的问题。
5.项目展示与评价
◦各小组对完成的项目进行展示，演示系统的功能和运行效果，并介绍项目实施过程中的设计思路、遇到的问题及解决方法。
◦教师和其他小组学生对展示的项目进行评价，从项目的完成情况、功能实现、创新性、团队协作等方面进行综合评价，给出评价意见和建议。
◦教师对本次课程进行总结，强调重点知识和技能，对学生在项目实施过程中的表现进行点评，肯定学生的优点和成绩，指出存在的问题和不足，提出改进措施和建议。
四、教学资源
1.光机电一体化实训装置及配套设备，包括实训桌、触摸屏模块、PLC 模块、变频器模块、电源模块、按钮模块、各种传感器、机电一体化设备部件等。
2.计算机及相关软件，如 PLC 编程软件、触摸屏组态软件等。
3.教学资料，包括教材、课件、视频教程、实训指导书等。
4.配套工具和耗材，如螺丝刀、扳手、电线、气管等。
五、教学评价
1.过程性评价
◦观察学生在课堂讨论、小组合作、项目实施过程中的表现，包括参与度、团队协作能力、问题解决能力等，给予相应的评价。
◦检查学生的项目实施方案、硬件安装质量、软件编程情况、调试记录等，对学生的学习过程进行全面评价。
2.终结性评价
◦通过项目展示和答辩，考查学生对知识和技能的掌握程度、项目完成情况、创新能力等，给予综合评价。
◦进行理论知识考核，考查学生对光机电一体化相关知识的理解和掌握程度。
综合过程性评价和终结性评价的结果，对学生的学习成绩进行评定，全面、客观地反映学生的学习效果和能力水平。
