自动变速器实验台,自动变速器实验设备

---

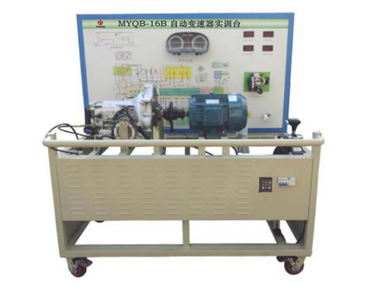

　 自动变速器实验台采用翻新大众B5-01N电控自动变速器总成为基础，可调速三相异步电动机做动力源，对自动变速器进行档位显示、空档起动、前进档及倒档运行等工况实践操作。真实展示电控自动变速器组成结构和工作过程。适用于学校对自动变速器理论和维修实训的教学需要。
二、功能特点：
1、真实可运行的电控自动变速器、由可调速三相异步电动机驱动，可进行档位显示、空档起动、前进档运行、倒档运行等工况实践操作，充分展示自动变速器的组成结构和工作过程。
2、电机直接驱动变速器,电机与变速器通过联轴直接固定.
3、可通过变频器设定电机铭牌上规定的额定电流值，实现用电子热过载继电器来防止电机过载，为了防止机械设备起动/停止期间的冲击，可通过变频器设定以S曲线图形进行加速/减速。
4、实训台面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析自动变速器控制系统的工作原理。
5、实训台面板上安装有检测端子，可直接在面板上检测各传感器、执行器、控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
6、实训台面板上安装有汽车仪表、压力表、可实时显示发动机转速、车速、自动变速器的档位、主油道压力等参数变化。
7、实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机自动变速器电控系统进行读取故障码、清除故障码等自诊断功能。
实训台面板上安装有自动变速器各电磁阀指示灯，实时显示各电磁阀的工作状态。
8、实训台配备有电机防护罩、输出轴防护罩等安全保护装置
9、设备面板柜：1.5mm冷板冲压成形，背面设置维修门；底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术规格：
1、外形尺寸：1600×900×1700mm(长×宽×高)
2、动力电源：三相四线(或三相五线)380V±10% 50Hz
3、输入电源；交流220V±10% 50Hz
4、工作电源；直流12V
5、三相异步电动机：
1）电压：AC 380V/660V
2）电流：8.2A/4.7A
3）功率：4KW/5.5kw
4）转速：2880r/min
6、变频器：
1）功率：5.5KW/7.5KW
2）输入：AC 3PH 380V±15%
3）输出：9A/13A  AC3PH  0~380V  0~400Hz
7、工作温度：-40℃～+50℃
8、颜色：7032
9、钢管：40*40*3mm
10、移动脚轮：100*50mm
11、面板柜：1.5mm冷板冲压成形，背面设置维修门；
四、基本配置(每台)：

序号	名       称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子以及彩色电路图	套	1
2	组合仪表		套	1
3	发动机自动变速器控制电脑(ECU)		台	1
4	诊断座		个	1
5	点火开关		个	1
6	压力表	0-25kg/cm2	个	1
7	自动变速器总成		套	1
8	节气门总成		套	1
9	曲轴传感器及信号盘		套	1
10	变速器档杆总成		套	1
11	变速器油散热装置		套	1
12	三相异步电动机		台	1
13	变频器		台	1
14	刹车机构装置		套	1
15	移动台架(带自锁脚轮装置)	1600×900×1700mm(长×宽×高)	台	1
16	故障模拟与故障排除装置		套	1
17	设备教师手册	茂育	套	1
18	设备合格证、保修卡	茂育	套	1
