电子焊接装配生产线实验台

---

　

一、概述

MY-116D电子焊接装配生产线实验台是高度仿真工厂的电子焊接装配生产线，满足学员电子制作、电子设计大赛、课程设计、毕业设计、创新实践活动等综合性、设计性、创新性的实训要求。可培养学生的实践能力和创新能力。适合技术学校、职业培训学校、职教中心、鉴定站／所等电子类专业《电子工艺》相关课程的教学实训和鉴定考核。

二、技术性能

1、输入电源：三相四线380V±10％50Hz

2、工作环境：温度-10℃～+40℃相对湿度<85％(25℃)

3、装置容量：<200VA

4、外形尺寸：单个实训台尺寸为1.1m×1.3m×2m。

三、装置组成

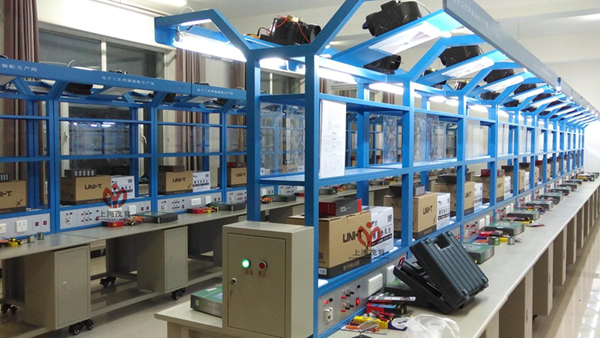

主要由实训台、电源柜、实训线路板、元件包、工具套件、排风扇等组成。实训装置为两面双组型结构，正反两面均有以下相同的资源。

（一）实训台

实训台主要由实训桌、实训面板、钢木框架、顶部框架、排风扇等组成。

1、正反两面备配有一个工具柜，可放置实训套件、工具和资料等；台面上铺有绿色防静电桌垫；另外还设有四个带刹车的万向轮，便于移动和固定。

2、正反两面各有一块实训面板，分别提供九路AC220V电源插座接口和四路固定直流电源，其中直流电源电压分别为±12V、±5V，每路均有短路、过渡保护和自动恢复功率。

3、钢木框架为双层结构。第一层用于挂放元件盒（焊接工序用）或实训挂箱（调试工序用）。第二层设有四个PVC夹板，可用来夹放相关实训资料。

4、顶部框架上设有电风扇和30W日光灯（照明设备）各两个。

5、工艺卡：在灯架中间设一路工艺指导卡架，采用H型铝导轨制作，每工位布置一块300×400×1.5mm透明有机玻璃板。

★6、电子实训创新教学与管理模块-元器件检测模块（二工位1套）

（1）印刷线路板为单层印刷电路板，印刷线路板厚度为2mm，每块印刷线路板四个角上有4mm镙丝固定孔。

（2）印刷线路板的正面印刷：正面用白底黑字清晰的绘制出器件符号。印刷线路板的反面制作：印刷线路板线宽3mm，器件装在反面, 正面用镀金接线孔引出。

（3）线路板固定在塑料密封盒口上，塑料密封盒底内贴一个写有编号内容的无线射频卡，手持式RFID读卡器，除了要能读写无件盒的编号，还要能显示出该元件盒的标准答案。

（4）元器件检测元件为三极管、电解电容、二极管，晶闸管、单结晶体管检测内容为器件类型、 管脚名及好坏的判断，每块检测板在内部接线要有所差异，如三极管的E、B、C三个极任意接到编号为1、2、3的三个引出点上。

注：（5）RFID读卡器仅多媒体示教控制系统配置1套。

（二）电源柜

（1）输入电源：三相四线～380±10%50HZ

（2）输出电流：20A

（3）设有风扇、照明日光灯、插座电源的继电接触控制系统，可为10实训台提供工作电源；具有三相电源指示、漏电保护功能，使用安全可靠。

（三）实训线路板(2套／台)

（六）实训线路板(1套／台)

1.电子报警器、2.电子门铃电路.3.光控电路、4.光控电路开关、5.航标灯、6.家用台灯调光电路、

7.排风扇自动启闭电路、8.闪光灯电路、9.温控电路、10.音乐门铃电路、11.六管超外差式调频收音机、12.LED数字电子钟的焊接与调试、13.多路抢答器等实训线路板、

（四）实训工具套件(2套／台)

UT33B+数字式万用表、剥线钳、尖嘴钳、斜口钳、小十字螺丝刀、大十字螺丝刀、小一字螺丝刀、大一字螺丝刀、小镊子、剪刀、真空吸笔、电烙铁恒温焊台、焊锡丝、吸锡器等工具。

四、实训项目

（六）实训线路板(1套／台)

1、电子报警器的焊接与调试

2、电子门铃电路的焊接与调试

3、光控电路的焊接与调试

4、光控电路开关的焊接与调试

5、航标灯的焊接与调试

6、家用台灯调光电路的焊接与调试

7、排风扇自动启闭电路的焊接与调试

8、闪光灯的焊接与调试

9、温控电路的焊接与调试

10、音乐门铃电路的焊接与调试

11、六管超外差式调频收音机的焊接与调试

12、LED数字电子钟的焊接与调试

13、多路抢答器等实训线路板的焊接与调试
