装置特点

1、整个装置美观大气，结构设计合理，整体感强，能够充分体现现代化实验装置的概念。

2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。

3、整套设备除去特殊材料外均采用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺性。

4、塔节采用优质无机玻璃制作，视觉效果好，方便学生观察。

5、塔内构件及管道均由304不锈钢材质制作。

6、装置设计可360度观察，实现全方位教学与实验。

装置功能

1、了解转盘萃取塔的结构。

2、掌握转盘萃取塔性能的测定方法。

3、了解转盘萃取塔传质效率的强化方法。

4、观察不同转速时，塔内液滴变化情况和流动状态。

5、 固定两相流量，测定不同转速时萃取塔的传质单元数、传质单元高度及总传质系数。

设计参数

常温、常压操作。

萃取塔转动频率：200—500r/min。

传质单元数 N_OE：0.4—3.0。

传质单元高度H_OE：0.3—2.0m。

体积总传质系数,K_Yea：2.0×10⁴--2.0×10⁵ kgA/[m³.h.(kgA/kgs)]。

水流量：1.6～16 L/h。

煤油流量：1.6～16 L/h。

公用设施

水：装置自带304不锈钢水箱，连接自来水接入。

电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。

实验物料：水—煤油—苯甲酸。

外配设备、药品：煤油—苯甲酸、Na(OH)₂标准液、化学分析仪。

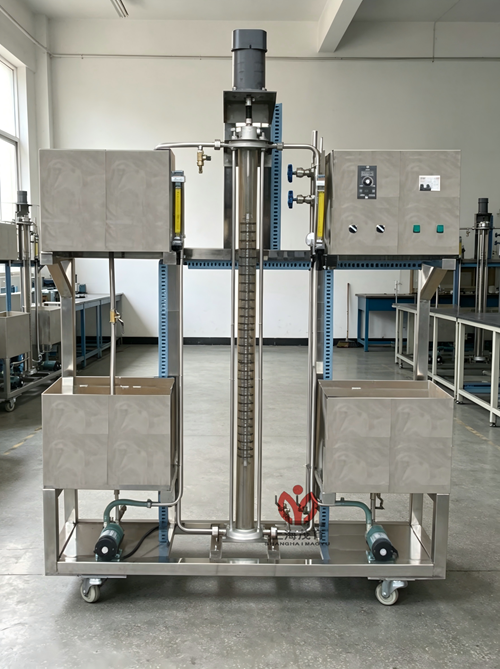

主要设备

1、玻璃萃取塔：塔径φ60 mm ,塔高1200 mm, 塔有效高度900 mm。304不锈钢转盘：直径Φ40mm。

2、分相定位器：304不锈钢材质，三组调节阀控制。

3、可调速电机：电压AC220V，功率90W，电机的转速由调速器无极调节控制。

4、流量检测：转子流量计：流量范围1.6～16L/h。

5、回收槽：容积20L，304卫生级不锈钢。

6、轻相罐：容积20L，304卫生级不锈钢。

7、重相槽：容积20L，304卫生级不锈钢。

8、温度传感器：Pt100，分辨率0.1℃，精度0.5%。

9、MP型磁力驱动泵：功率30Ｗ，扬程4m，数量2台。

10、304不锈钢管路、管件及阀门。

11、宇电AI702M多路温度显示仪。

12、电器：接触器、开关、漏电保护空气开关。

13、304不锈钢仪表柜：测控、电器设备在实验架上。

14、外形尺寸：1500*550*2000mm(长×宽×高)，304不锈钢框架，带移动脚轮及禁锢脚。

15、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，包含安全警示标识，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。

测控组成

变量

检测机构

显示机构

执行机构

转数

霍尔开关

转数显示仪

调速器

水流量

转子流量计

转子流量计

手动阀门

油流量

转子流量计

转子流量计

手动阀门
