模拟电路实验箱

---

　

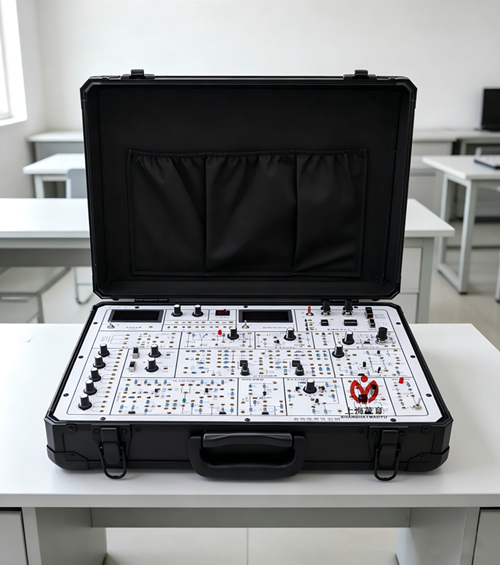

MY-218C模拟电路实验箱将所有实验模块分类集中分布于线路板上，由锁紧式插孔将引线引出，学生可按照各实验项目自已动手搭建电路，有利于培养学生的思维能力及动手能力，也增强了该实验箱的适用性。模拟电路实验箱以《高等工业学校电子技术基础课程教学基本要求》中确定的教学实验要求为基础，包括了《模拟电子技术基础》课程全部实验内容，是专为各大专院校、中等专业学校和电大、职大等学生学习电子技术、电子线路等课程开发的最新型实验设备。

一、实验箱组成

（1）结构：铝合金框架，防火材料，环保胶水，拉手，质量可靠，坚固耐用。

（2）电源：

输入：AC 220V±10%，50HZ ，开关带有LED电源指示灯

输出：※DC：- 5V～-12V可调， I≥0.5A

※DC：＋5V～＋27V可调, I≥0.5A

※DC：±12V，+5V，DC I≥1A

※AC: 7.5V×2；AC I≥0.15A

以上各路输出均有有过流、短路、过热等保护措施，自动恢复功能，可通过直流电压表实时监控电压值，内阻小于0.1欧姆。

（3）两路可调直流信号源：双路-0.5V～＋0.5V；－5V～＋5V两档连续可调。

（4）低频信号源:2HZ-20KHZ,四档可调,输出幅度：0-10V；分别可输出方波、三角波、正弦波三种波形

（5）数字式频率计(测量范围：0~200KHZ)

（6）数字直流电压表（测量范围：0~200V）

（7）分立元件电路

整流、滤波和稳压电路；单级放大电路；两级阻容耦容放大电路；负反馈放大电路；射极跟随器；差动放大电路；互补对称功放电路；电位器组；电阻、电容和二三极管、扬效应管、可控硅等组成。

（8）集成模拟电路：两个独立的运算放大器(741)；集成功放(LM386)

（9）提供5只可调电位器（1K，10K，100K，470K，1M）

（10）提供1只8欧/2W扬声器

（11）元件区还提供多种规格电阻、电容，二极管供用户自由搭建使用。

二、主要特点

该实验箱的实验板正面采用进口波纹漆为底,印有原理图及符号，装有相应元器件，增加了学生的感性认识,需要测量及观察的部分，装有锁紧式接插件，使用直观、可靠，维修方便、简捷,实验电路采用单元电路方式设计，每个单元电路以基本电路为主,再连接不同的元件为该电路参数或通过不同的单元电路组合,完成不同的实验要求。该箱由一体形铅合金型材制成，色泽造型高雅气派,箱体牢固可靠,不变形，重量轻,绝缘安全性能好,开关箱盖方便可靠，外型美观。

三、实验项目

（1）单级放大电路实验

（2）两级放大电路实验

（3）负反馈放大电路实验

（4）射极跟随器实验

（5）差动放大电路实验

（6）电压跟随器实验

（7）反相比例放大器实验

（8）同相比例放大器实验

（9）反相求和放大电路实验

（10）双端输入求和放大电路实验

（11）积分电路实验

（12）微分电路实验

（13）积分-微分电路实验

（14）方波发生电路实验

（15）占空比可调的矩形波发生电路实验

（16）三角波发生电路实验

（17）锯齿波发生电路实验

（18）低通滤波器实验

（19）高通滤波器实验

（20）带阻滤波器实验

（21）过零比较器实验

（22）反相滞回比较器实验

（23）同相滞回比较器实验

（24）集成电路RC正弦波振荡器

（25）LM386集成功率放大器

（26）半波整流电路实验

（27）桥式整流电路实验

（28）电容滤波电路实验

（29）并联稳压电路实验

（30）串联稳压电路实验

（31）集成稳压器功能测试实验

（32）集成稳压器性能测试实验

（33）集成稳压器改变输出电压电路实验

（34）集成稳压器组成恒流源电路实验

（35）集成稳压器组成可调电压电路实验

（36）双T网络RC正弦波振荡器实验

（37）LC振荡器及选频放大器实验

（38）电流/电压转换电路实验

（39）电压/频率转换电路实验

（40） OTL互补对称功率放大器实验

（41）方波变三角波电路实验

（42）精密整流电路实验

（43）场效应管实验

（44）可控硅实验电路

四、实验所需仪器仪表（自行配置）

（1）必须配置：万用表、双踪数字示波器；

五、模拟电路实验箱推荐教材：

(1)书名:电子技术基础 模拟部分 第六版

ISBN编号:9787040389524

作者:康华光

出版社名称: 高等教育出版社

“十二五”普通高等教育本科国家级规划教材

(2)书名:模拟电子技术基础（第五版）

ISBN编号:9787040425055

作者:童诗白/华成英

出版社名称: 高等教育出版社

普通高等教育“十二五”国家级规划教材

(3)书名:模拟电子技术基础

ISBN：9787302191360

作者:王济浩 著

出版社：清华大学出版社

新坐标大学本科电子信息类专业系列教材
