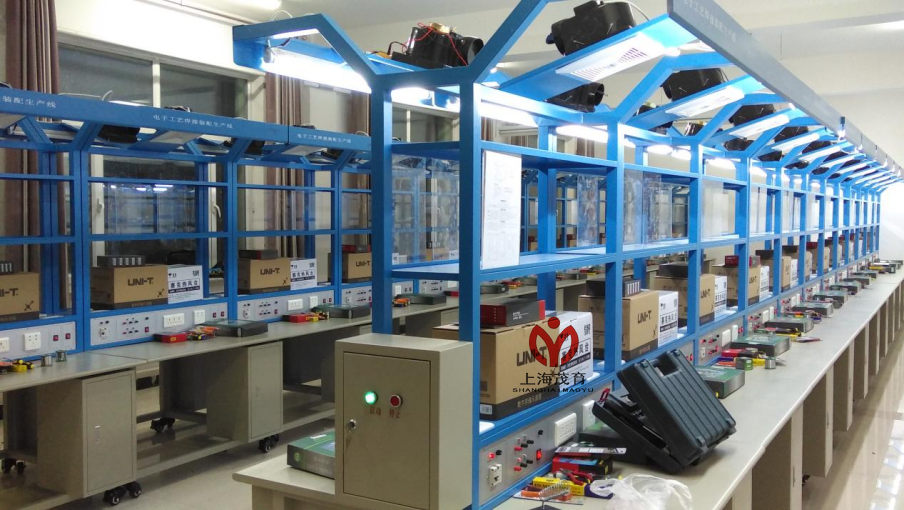

上海茂育科教设备有限公司电子装配工艺实训台（两面四组型）（型号：MY-116D）采用双面双工位结构，正反两面均可独立开展实训，单台可同时容纳四名学生操作。设备集成直流稳压电源、DDS 功率函数发生器、九类实训线路板与全套焊接工具套件，覆盖音乐门铃、稳压电源、振荡器、防盗报警、超外差收音机、编码电子锁等典型电子电路制作项目。配备防静电工作台垫、照明日光灯与资料夹，适用于各类院校电子技术、应用电子、电子信息等专业的电子工艺实习与装接技能考核。
一、技术性能
1.输入电源： 220V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：＜200VA
4.外形尺寸：单个实训台的尺寸为1.6m×1.3m×2m（双面型）,两边工作台面宽度为500mm。
二、系统配置
实训装置主要由实训台、电源箱、实训线路板、元件包、工具套件等组成。实训装置为两面双组型结构,正反两面均有以下相同的资源。
1.实训台
实训台上提供日光灯（用于照明）2个，透明的PVC板8个，可夹放原理图等资料，另外还配备三芯双联暗插座4个、两芯暗插座4个、工具柜4个，工作台面设有绿色防静电桌垫，整个装配线安全可靠。
2.实训挂件（4套/台）
1）直流电源单元
提供±5V、±12V两组电源和0～30V/0.5A的直流稳压电源。
3.功率输出函数发生器（2套/台）：
(1)采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。
(2)大屏幕LCD显示输出频率、波形、减值。
(3)正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
(4)频率范围: 0.1HZ~3MHz, 采用数字键盘直接输入数字设定频率。
(5)输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。
(6)方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电 平输出。
(7)内外测频功能：频率计最高测量范围0.1HZ -100MHz，自动换档。
4.实训线路板（4套/台）
序号 | 实训线路板 | 能力目标 |
1 | 光控音乐门铃 | 了解音乐集成块和光敏三极管的具体应用，熟悉光控音乐门铃的电路结构和工作原理 |
2 | 可调式串联型晶体管稳压电路 | 了解复合管的使用，掌握串联可调式稳压电源的结构、工作原理及调试方法。 |
3 | 集成稳压电源 | 了解三端集成稳压电源LM317的接线方法和应用 |
4 | 文氏桥振荡器 | 掌握运放741的工作特点及振荡器的工作原理和应用 |
5 | 模拟“知了”电子电路 | 掌握多谐振荡器和音频振荡器的工作原理及应用； |
6 | 门锁防盗报警器 | 进一步了解与非门电路的实际应用，掌握门锁防盗报警器电路的工作原理 |
7 | 六管超外差式调幅收音机 | 掌握收音机的工作原理及调试方法 |
8 | 编码电子锁电路 | 了解CD4011、74LS20、74LS74芯片的应用，掌握编码电子锁电路的工作原理 |
9 | 七彩循环装饰灯控制器 | 熟悉七彩循环装饰灯控制器原理，通过安装制作七彩循环装饰灯控制器，使学生进一步熟悉电子电路的制作工艺 |
5.实训工具套件（4套/台）：元件盒5只，电烙铁及烙铁架1套，剪刀1把，镊子1把，吸锡器1把，验电笔1支，斜口钳1把，一十字螺丝刀各一把；热风枪焊台二合一。
