数字电路实验箱

---

　

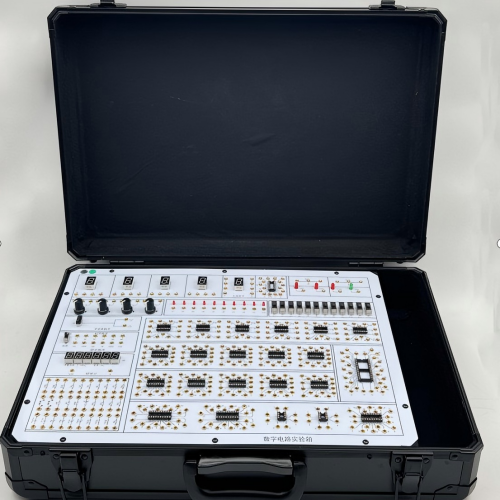

MY-226E数字电路实验箱的主机提供了多种信号源;正面印刷字符连线,反面按装元器件,所有信号源频率计等电路全部由CPLD芯片和双面板构成，所有器件均选用优质产品,使整机的品质得到提高。由于元器件都装于背面,从而能有效的降低和避免人为损坏的可能,本机特点：使用方便,耐用,实验项目灵活,可方便做数字模拟各类实验。本学习机适用于高等院校及各类职业技术学校的电子技术类教学。

一、系统组成

（1）结构：铝合金框架，防火材料，环保胶水，拉手，质量可靠，坚固耐用。

（2）电源：交流输入：220V±10% ，50HZ ，电源开关带有LED灯指示；

直流输出：±12V/200mA 、5V/2A

以上各路输出均有有过流、短路、过热等保护措施，自动恢复功能，内阻小于0.1欧姆。

（2）手动单脉冲电路1组：可同时输出正负两个脉冲，脉冲幅值为TTL电平。

（3）固定频率脉冲源：1HZ、10HZ、1KHZ、10KHZ、100KHZ、1MHZ；

（4）提供4路时序发生器及启停控制电路，T1、T2、T3、T4输出信号相位

依次递减一个高脉冲宽度，频率为MF输入频率的1/4。

（4）六位高精度数字频率计 , 测量范围：0-9.9999MHZ 误差<1HZ（由CPLD芯片设计）

（5）逻辑电平的输入与显示：

A、12位独立逻辑电平开关：可输出“0”、“1”电平（“1”为正逻辑）。

B、10位由红色LED及驱动电路组成的逻辑电平显示电路（高电平点亮）。

（6）数码管显示：

A、4位由八段LED数码管组成的BCD码译码显示电路；

B、1位八段LED数码管，引脚全部引出，用于数码管实验。

（7）圆孔插座DIP8*2个，DIP14*6个，DIP16*10个， DIP18*1个，DIP20*2个，DIP28*1个，共22只，可满足各种IC芯片接插实验。

（8）1K、10K、22K、100K可调电位器共4只。

（9）元件区提供常用规格电阻、电容、二极管28只，并提供2组元件插座，可方便接插电阻，电容，二极管，三极管等元器件, 方便户自由搭建电路。

（10）提供详细实验指导书、WORD电子文档等。

（11）注：该实验箱为开放实验平台，实验所需芯片需自备。

二、推荐实验项目

基本实验部分：

1、门电路逻辑功能及测试

2、译码器和数据选择器 8

3、运算电路(半加器、全加器及逻辑运算)

4、触发器 R-S、D 、J-K

5、计数器电路测试及研究

6、波形产生及单稳态触发器

7、集成计数器及寄存器

8、时基电路

9、三态输出触发器及锁存器

选做实验部分：

10、COMS 门电路测试

11、TS门，OC门的功能测试及应用

12、TTL不同系列芯片性能和参数的测定

13、门电路的驱动能力测试

14、逻辑笔实验与分析

15、TTL 与CMOS相互连接实验

16、MSI 加发器

17、竞争冒险

18、触发器应用

19、寄存器及其应用

20、计数器MSI 芯片的应用

21、时序电路应用

22、顺序脉冲和脉冲分配器电路

23、施密特触发器及其应用

24、单稳态触发器及其应用

25、多路模拟开关及其应用

26、数字定时器

27、电压变换器

28、四路优先判决电路

三、实验所需仪器仪表（自行配置）

（1）必须配置：万用表、双踪数字示波器、配套数字芯片耗材；

四、数字电路实验推荐教材：

(1)书名: 电子技术基础 数字部分 第六版

ISBN编号: 9787040380040

作者:康华光

出版社名称: 高等教育出版社

“十二五”普通高等教育本科国家级规划教材

(2)书名:数字电子技术基础

ISBN：9787302157199

作者:范爱平//周常森

出版社：清华大学出版社

新坐标大学本科电子信息类专业系列教材

(3)书名: 数字电子技术基础(第六版)

ISBN编号: 9787040444933

作者: 阎石

名称: 高等教育出版社

本书可作为高等院校电气类、电子信息类、自动化类、仪器仪表类各专业的教材
