一、产品概况：

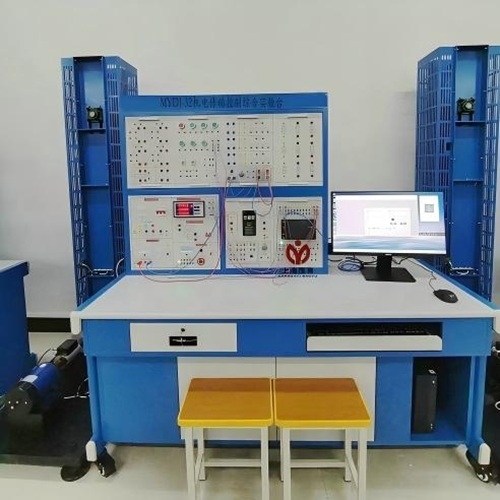

MYDJ-32机电传动控制综合实验台主要用于机电类专业的教学与实验。由左侧的机械传动装置（包含立柱、链条、联轴器、减速机、扭矩传感器等）和右侧的控制实验台（集成了控制面板、仪表、PLC、变频器、调速器、计算机等）组成。用于职业院校、高等院校的机电工程、自动化等专业的实验室，用于理论教学的实践验证和技能训练。机电传动控制综合实验台可开展机电传动系统的控制、调速、故障诊断等多种实验，帮助学生掌握机电一体化技术中的传动与控制原理，提升实践操作和系统设计能力。

二、技术参数：

1、输入电源: 三相四线(或三相五线 380V±10％ 50HZ)
2、工作环境: 温度-10℃－+40℃　相对湿度＜85％（25℃） 海拨＜4000m
3、装置容量：＜1.5KVA
4、操作台外形尺寸：1650×700×1700mm（±5％）

5、负载传动装置:1200×600×500mm

6、传动架：高2000mm

三、实验项目

1、了解机电传动元件结构及工作原理

2、交、直流电机的特性测试

3、交、直流电机的继电器控制实验

4、交、直流电机的PLC控制实验

四、实验内容

1、交流电机的实验

（1）交流电机时间控制定子串电阻启动实验

（2）交流电机变电压起动实验

（3）交流电机点动/自动控制实验

（4）交流电机循环工作回原点实验

（5）交流电机Y-△降压起动实验

（6）交流电机反接制动实验

（7）交流电机电流控制定子串电阻启动实验

（8）交流电机能耗制动实验

（9）交流电机正反转控制实验

（10）交流电机变频调速实验

（11）交流电机变频制动实验

2、直流电机的实验

（1）直流电机正反转实验

（2）直流电机串电阻启动实验

（3）直流电机降压启动实验

（4）直流电机变电阻调速实验

（5）直流电机变电压调速实验

（6）直流电机能耗制动实验

（7）直流电机电源反接实验

（8）直流电机倒拉反接制

（9）交流电机循环工作回原点实验

动实验

3、PLC可编程控制器实验(扩展实验)

（1）数字量实验

（2）模拟量实验

4、PLC机械传动实验

（1）PLC控制交流电机点动/自锁控制实验

（2）PLC控制交流电机正反转实验

（3）PLC控制交流电机实验Y-△降压起动实验

五、性能及特点

1、系统直观显示机电传动与控制的全过程，其传动台架与生产实际具有相似性。

2、该实验台有两种控制方式：一种是继电器控制方式，它能使学生掌握传统的继电器控制方式，熟悉继电器等器件原理及硬件接线；另一种是PLC控制方式，此方式接线简单，能大大缩短实验准备的时间，适用于只重视实验结果曲线的情况

3、该实验台具有实时测试转矩，转速，输出功率测试功能。

4、该实验台的PLC实验部分(扩展部分)集可编程逻辑控制器、编程软件、模拟量控制实验板于一体，可完成PLC的基本指令实验、开关量实验、模拟量实验、通信等实验，实验内容丰富

5、该实验台的扭矩转速传感器是属高精密类器件，可拓宽学习者眼界。
