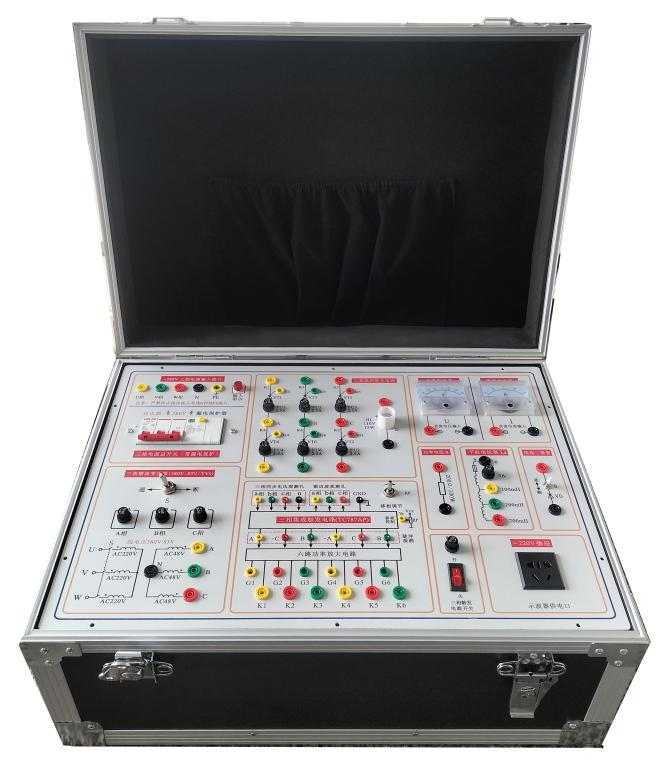

一、MYDJ-60三相控整流电路实验箱-技术性能
1）输入电源: 三相四线(或三相五线 380V±10％ 50HZ)
2）工作环境: 温度-10℃－+40℃ 相对湿度＜85％（25℃） 海拨＜4000m
3）装置容量：＜0.5KVA

4）设备尺寸：长590mm，宽420mm，高270mm

二、配置介绍

设备带有三相漏电保护器，熔断器，电源开关，电源指示灯等功能。

（1）提供3相整流变压器一只，带开关及短路保护。

（2）提供三相同步变压器1只（380//3×15V）。

（3）提供±150V 指针式直流电压表一只，±1A指针式直流电流表一只。

（4）提供大功率电阻负载1只，110V/15W灯泡负载1只，平波电抗器(0-100mH,200mH,700mH)1只。

（5）提供三相晶闸管触发电路(TC787AP集成触发)，测试点引出到面板，提供直流电源，调节电位器等。

（6）提供三相晶闸管整流主电路及续流二极管1只，每只晶闸管均设有阻容及熔丝保护装置，保险座引出到面板，便于更换。

（7）提供AC220V电源插座1只，可为示波器等设备供电使用。

三、可以完成的实训项目

（1）三相半波整流电路的工作原理及实训电路（电阻及阻感负载）

（2）三相半控桥式整流电路的工作原理及实训电路（电阻及阻感负载）

（3）三相全控桥式整流电路的工作原理及实训电路（电阻及阻感负载）

（4）可控整流电路电压计算方法，调试方法，及波形分析方法。
