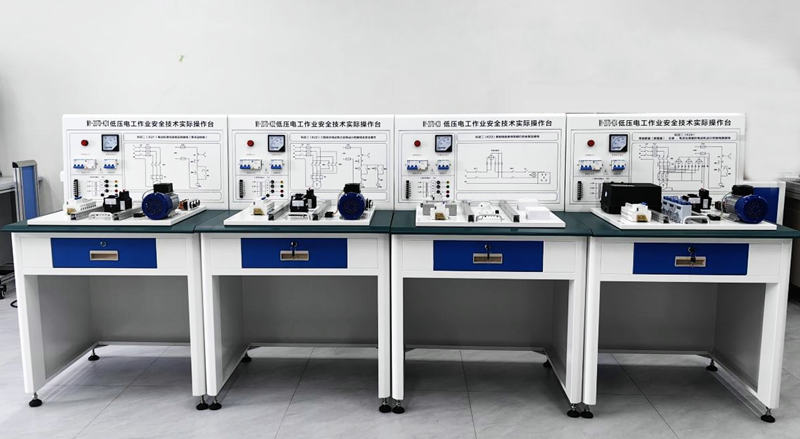

低压电工作业安全技术操作台（型号：MY-207D）通常应用于职业院校的电工实训教室、企业内部的电工技能培训中心，为低压电工的理论知识转化为实际操作能力提供模拟场景；实训台由多组操作台构成，每组配备电气控制元件（如按钮、仪表、接触器）、电机、电路原理图板等，部分操作台设有抽屉用于存放工具或配件。针对低压电工作业的安全技术开展实操训练，涵盖电路连接、电气设备控制、故障排查等项目，帮助学习者掌握低压电工安全操作技能。
根据《低压电工作业安全技术培训大纲及考核标准》为依据。
二、考试科目：安全操作技术（简称K2）
1、电动机单向连续运转接线（带点动控制）（简称K21）
2、三相异步电动机正反运行的接线及安全操作（简称K22）
3、单相电能表带照明灯的安装及接线（简称K23）
4、带熔断器（断路器）、仪表、电流互感器的电动机运行控制电路接线（简称K24）
5、导线的连接，没有独立的实验台（简称K25）
三、操作台配置清单
模块名称 | 主要器件名称 | 规格 | 数量 | 备注 |
K24实训台 | 低压断路器 | 10A/3P | 1 | |
螺旋式熔断器 | 配熔体4A | 5 | ||
交流接触器 | AC36V | 1 | ||
热继电器 | 1 | |||
电流互感器 | 5/5A | 3 | ||
实验按钮 | 2 | 绿色1 | ||
红色1 | ||||
旋钮开关 | 左右两档选择 | 1 | ||
三相鼠笼式异步电动机 | 1 | |||
零地排 | 1 | 零排、地排各一个 | ||
K24实训桌 | 800X700X1180mm | 1 | ||
K23实训台 | 低压断路器 | 5A/2P一个 | 2 | |
1P+N漏保一个 | ||||
单控开关 | 1 | |||
五孔插座 | 1 | |||
单相电度表 | 220V5A | 1 | ||
零地排 | 1 | 零排、地排各一个 | ||
白炽灯 | 220V/40W | 1 | ||
K23实训桌 | 800X700X1180mm | 1 | ||
K22实训台 | 低压断路器 | 5A/3P | 1 | |
螺旋式熔断器 | 配熔体4A | 5 | ||
交流接触器 | AC36V | 2 | ||
| 3 | 1红 | ||
2绿 | ||||
3绿 | ||||
热继电器 | 1 | |||
三相鼠笼式异步电动机 | 1 | |||
接地排 | 1 | |||
K22实训桌 | 800X700X1180mm | 1 | ||
K21实训台 | 低压断路器 | 5A/3P | 1 | |
螺旋式熔断器 | 配熔体4A | 5 | ||
交流接触器 | AC36V | 1 | ||
实验按钮 | 2 | 绿色1 | ||
红色1 | ||||
旋钮开关 | 左右两档选择 | 1 | ||
热继电器 | 1 | |||
三相鼠笼式异步电动机 | 1 | |||
接地排 | 1 | |||
K21实训桌 | 800X700X1180mm | 1 |
