EDA 技术与 FPGA 开发是电子信息、自动化、通信工程等专业的核心必修内容，也是数字系统设计、嵌入式开发领域的关键技术。传统教学中，实验设备往往功能固定、扩展性弱，难以兼顾基础原理验证与高阶 SOPC 系统开发，无法充分满足分层教学与创新实践需求。

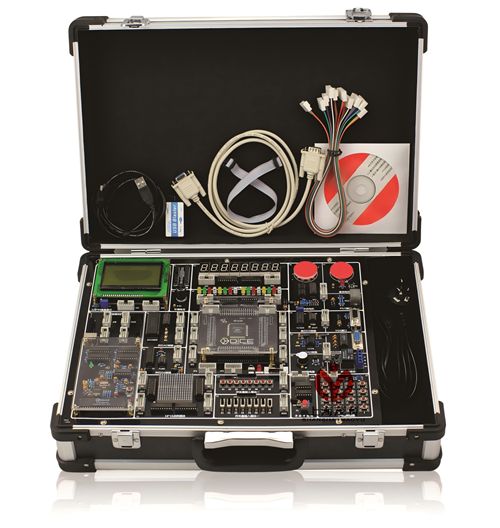

这款 EDA-FPGA-SOPC 综合实验仪采用核心板 + 底板的模块化架构，搭载 Cyclone IV 系列 FPGA 器件，配套原厂兼容 USB 下载器，支持全系列器件编程与 Nios II 软核调试。底板集成显示、按键、电机、通信、数模转换等二十余类外设模块，覆盖从基础逻辑门电路到复杂数字系统设计的全阶段实验。内置数控创新实验平台，搭配上位机仿真软件，可开展电梯控制、交通灯、物料分拣等多项闭环创新实训。设备采用铝合金箱体，多路稳压输出带自恢复保护，安全可靠，是各类院校 EDA 技术、数字电路、SOPC 系统设计等课程教学的实训设备。

一、系统简介

MY-220B型EDA-FPGA-SOPC综合实验仪是一种经典的、高品质的EDA／SOPC教学与实验开发平台。核心板可以根据需求更换，主板提供了丰富的外围电路模块，满足各类实验和开发需求，为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境，也是科研、开发工作者的得力助手。

二、系统组成：

（1）核心模块：

CycloneIV  EP4CE6E22C8N适配卡：Altera公司250000门FPGA/SOPC器件，带配置芯片：EPCS16（16Mbits）

（2）标配USB-blaster下载电缆。

1.支持ALTERA 公司全系列器件，绝对全系列。

CPLD：MAX3000、MAX7000、MAX9000 和MAXII 等 FPGA：Stratix、StratixII、StratxIII、Cyclone、CycloneII、CycloneIII、CycloneIV、ACEX1K、APEX20K 和FLEX10K等。主动串行配置器件：EPCS1、EPCS4、EPCS16、EPCS64等增强配置器件：EPC1、EPC4 等。

2.支持三种下载模式：AS、PS和JTAG；

3.支持与Nios II 嵌入式软核处理器的通信和在系统调试，Rev.C最新版固件！；

4.速度快：比常用的并口下载线ByteBlasterII快6倍；

5.使用方便： MiniUSB接口，连接方便，2个状态指示灯使调试更加得心应手。

6.必须：目前笔记本电脑几乎已经淘汰了并口，所以常用得ByteblasterMV和ByteblasterII下载线都已经不能在笔记本上使用，所以对于笔记本用户来说，选用USB下载线即是方便，更是必须。

7.完全兼容ALTERA USB Blaster ，使用方法、功能和性能都和ALTERA原厂下载线一致。

8、支持WindowsXP,Windows Vista, Windows7(32bit/64bit)系统，USB 2.0 接口；
9、支持Quartus II 版本4.0及其以上版本(目前最新的是Quartus II12.0).

（3）电气性能与尺寸重量：

1.输入电源：AC  220V±10%  50HZ

2.输出电源：DC  1.8V、2.5V、3.3V、5V、+12V、-12V

3.工作环境：温度-10~+40摄氏度  相对湿度<85%（25摄氏度） 海拔<4000m

4.装置容量：<0.5 KVA

5.重      量：约5 KG

6.外形尺寸：450*310*140mm

7.安全保护：具有短路保护、自恢复功能，安全符合国家标准

8.箱体材料：采用轻便铝合金框架木箱作为实验仪机箱，美观大方，结实耐用。

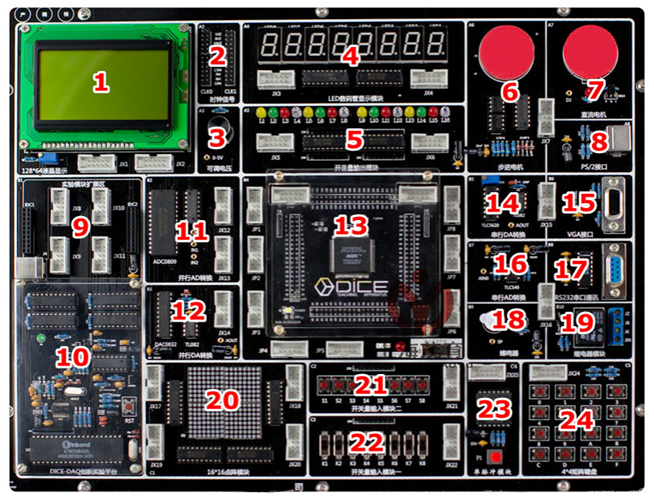

（4）硬件模块：

1、128*64 LCD液晶显示模块

2、时钟信号模块

3、DC:0~5V可调电压模块

4、8位LED数码管显示模块

5、16位LED发光二极管显示模块

6、步进电机模块

7、直流电机模块

8、PS/2键盘鼠标模块

9、实验模块扩展区

10、DICE-DAQ创新实验平台模块

11、ADC 0809并行AD转换模块

12、DAC 0832并行DA转换模块

13、EDA/SOPC核心板模块

14、TLC5620串行DA转换模块

15、VGA模块

16、TLC549串行AD转换模块

17、RS232串口通讯模块

18、蜂鸣器模块

19、继电器模块

20、16＊16点阵模块

21、8位按钮开关模块

22、8位拨码开关模块

23、单脉冲模块

24、4＊4矩阵键盘模块

三、实验项目

（一）软件实验

1、七人表决器

2、BCD码加法器

3、英语字母显示电路

4、设计基本触发器

5、正负脉宽数控调制信号发生器

6、四位移位乘法器

7、格雷码变换电路

8、四位全加器

9、四位并行乘法器

10、设计74LS160计数器功能模块

11、序列检测器

（二）硬件实验

1、ADC0809并行A/D转换实验

2、DAC0832并行D/A转换实验

3、步进电机控制实验

4、16*16LED点阵显示实验

5、4*4矩阵键盘实验

6、时钟显示实验

7、128*64 LCD液晶显示实验

8、VGA彩条信号发生器

9、硬件电子琴电路实验

10、RS232串口通讯实验

11、PS/2 键盘接口逻辑设计

12、TLC5620串行D/A转换实验

13、TLC549串行A／D转换实验

（三）数控式创新实验平台（标配，配置上位机仿真软件）

1、机器人扫地雷实验（闭环实验）

2、四层电梯实验（闭环实验）

3、邮件分拣实验（闭环实验）

4、交流电机Y/△起动实验（闭环实验）

5、步进电机实验（开环实验）

6、LED数码管显示实验（开环实验）

7、八通道逻辑分析实验（开环实验）

8、连线自检实验（开环实验）

9、刀库捷径选择实验（闭环实验）

10、四级传送带实验（闭环实验）

11、水塔水位控制实验（闭环实验）

12、交通信号灯实验（开环实验）

13、舞台灯实验（开环实验）

14、液体混合装置实验（开环实验）

15、温度压力实验（开环实验）

四、EDA推荐使用教材：

（1）书名: EDA技术实用教程--VHDL版（第六版）

ISBN编号: 9787030579096

作者: 潘松，黄继业

出版社名称: 科学出版社

“十二五”普通高等教育本科国家级规划教材

（2）书名: EDA 技术与VHDL （第5 版）

ISBN编号: 9787302489443

作者: 潘松，黄继业

出版社名称: 清华大学出版社

高等院校电子信息科学与工程规划教材

五、实验所需仪器仪表（自行配置）

（1）必须配置：电脑；

（2）建议配置：万用表、双踪数字示波器。
