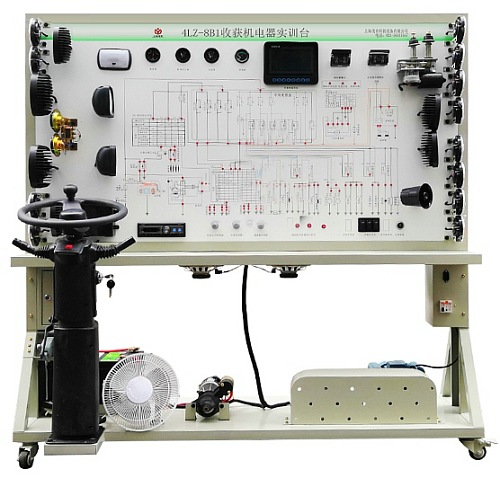

收获机整机电器实验台以4LZ-8B1收割机整车电器实物为基础，能够充分展示仪表系统、灯光系统、雨刮系统、喇叭系统、起动系统和充电系统等电器各系统的组成结构和工作过程。能够满足收获机培训期间对整车电器理论和维修实训的教学需要。
一、功能
1、真实可运行的整车电器系统，充分展示整车电器系统的组成结构。
接通电源后，操纵示教板上的各种电器开关、按钮、仪表系统、灯光系统、雨刮系统、喇叭系统、起动系统和充电系统等电器各系统，能够真实演示其工作过程。
2、设备面板要耐创击、耐污染、防火、防潮，表面要求喷涂底漆处理；面板上需要打印有永不褪色的彩色电路图。
3、面板上安装检测端子，能够直接在面板上检测整车电器各系统电路元件的电信号，如电阻、电压、电流、频率信号等。
二、技术规格：
1、动力电源：三相四线(或三相五线)380V±10% 50Hz
2、工作电压：直流24V
3、工作温度：室温
4、三相异步电动机
5、外形尺寸:1740*650*1700mm
三、基本配置：
