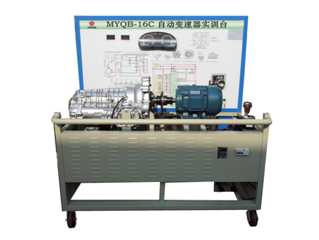

汽车自动变速器实验设备采用翻新卡罗拉自动变速器总成为基础，用可调速三相异步电动机做动力源，可对自动变速器进行档位显示、空档起动、前进档及倒档运行等工况实践操作。真实展示自动变速器组成结构和工作过程；适用于学校对自动变速器理论和维修实训的教学需要。
二、功能特点：
1、真实可运行的自动变速器、充分展示自动变速器的工作过程和组成结构，如：液力变扭器、机械传动、液压控制和电子控制等。
2、电机直接驱动变速器,电机与变速器通过联轴直接固定.
3、可通过变频器设定电机铭牌上规定的额定电流值，实现用电子热过载继电器来防止电机过载，为了防止机械设备起动/停止期间的冲击，可通过变频器设定以S曲线图形进行加速/减速。
3、实训台面板上绘有彩色喷绘电路图和工作原理示意图，学员可直观对照电路图和实物，认识和分析自动变速器控制系统的工作原理。
4、实训台面板上安装有检测端子，可直接在面板上检测各传感器、执行器、控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
5、实训台面板上安装有汽车仪表、可实时显示转速、车速等参数变化。
实训台安装有诊断座，可连接专用或通用型汽车解码器，对自动变速器电控系统进行读取故障码、清除故障码等自诊断功能。
6、实训台面板上安装有自动变速器电磁阀指示灯，实时显示电磁阀的工作状态。
7、实训台配备有电源总开关、电机防护罩、输出轴防护罩等安全保护装置
8、设备面板柜：1.5mm冷板冲压成形，背面设置维修门；底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术规格：
1、外形尺寸：1600×900×1700mm(长×宽×高)
2、动力电源：三相四线(或三相五线)380V±10% 50Hz
3、输入电源；交流220V±10% 50Hz
4、工作电源；直流12V
5、三相异步电动机：
1）电压：AC 380V/660V
2）电流：8.2A/4.7A
3）功率：4KW/5.5kw
4）转速：2880r/min
6、变频器：
1）功率：5.5KW/7.5KW
2）输入：AC 3PH 380V±15%
3）输出：9A/13A  AC3PH  0~380V  0~400Hz
7、工作温度：-40℃～+50℃
8、颜色：7032
9、钢管：40*40*3mm
10、移动脚轮：100*50mm
11、面板柜：1.5mm冷板冲压成形，背面设置维修门；
四、基本配置(每台)：
