首页产品介绍 > 农机工程机械实验室设备 > 正文

[规格型号]：MYNJ-116

[产品名称]：水旱两用收割机实训台

[产品价格]：询价

[咨询专线]：021-56311657

[优惠服务]：立即致电，获取1对1方案定制与优惠价格

产品介绍：

水旱两用收割机实训台

一、水旱两用收割机实训台-整机参数

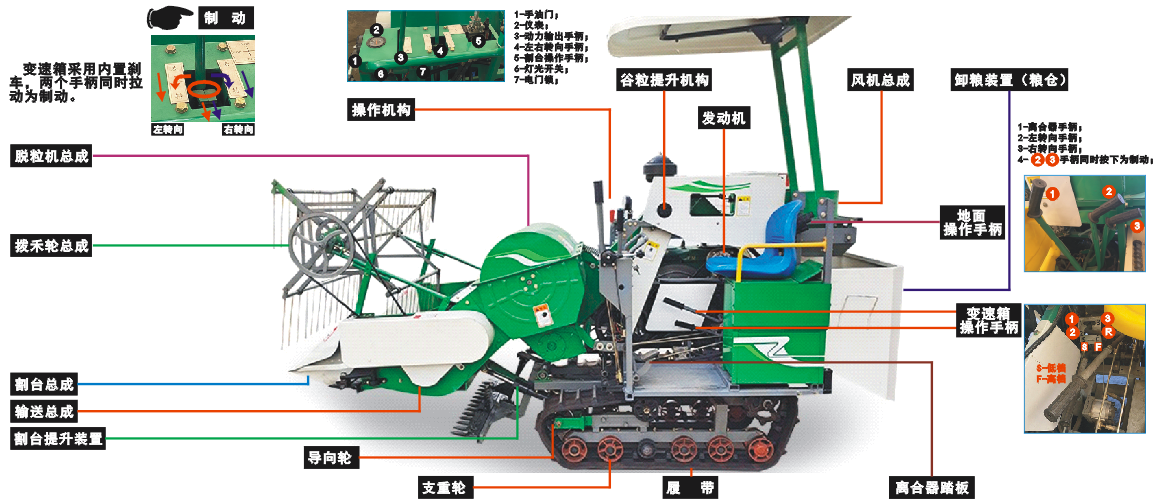

25马力履带联合收割机参数
机器结构类型:履带式
乘坐式配套动力: 25马力水冷柴油机
外形尺寸: 3250*1500*2350mm
整机重量: 1000kg
割台工作宽度: 1200mm
生产效率: 1-2亩/s
启动方式:电启动
档位: 3前进1空挡1后退
履带形式: 65mm*38节*280mm
割台升降方式:机动液压
接粮方式:粮仓容量200kg
喂入量: 1.2kg/s
总损失率:≤2.0%
含杂率:≤2%
二、检测台参数
1、整车电控系统实训台功能：
（1）整车电控系统实训台用于整车电控系统的教学与实训，包含整车电控系统部分：发动机电气系统、灯光与车身电器系统；
（2）测量面板：面板上的电路图完全根据原厂电路图设计，安装4mm测点，可进行电控系统信号测量与分析；
（3）故障设置系统：可以进行多种类型故障设置与故障模拟，包括断路、短路、间歇性故障、信号不准等；
（4）各系统正常运行，保留完整的动力传动系统及控制系统。
（5）检测操作台通过航空插头和连接电缆与整车连接，保持原车所有功能。可拆除检测操作台，整车可正常行驶。
（6）可移动“检测操作台”，可分别进行各控制系统的检测实训。
（7）检测操作台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板UV平板喷绘有永不褪色的彩色电路图；学员可直观对照电路图和原车系统实物，认知和分析各控制系统的工作原理。
（8）检测操作台面板上安装有检测端子，可直接在面板上进行原车电器电控系统的检测实训。
（9）可实现整车保养与维护操作。
（10）可实现整车拆装和真车工况演示。
（11）检测操作台底座部分采用钢性结构焊接，台架表面采用烤漆工艺，带万向自锁脚轮装置。
三、设备配置
（1）实训整机;
（2）包括实训台，测量面板，故障设置系统等；
（3）专用全套线缆1套，能实现实训台与整车电控电器系统对接；

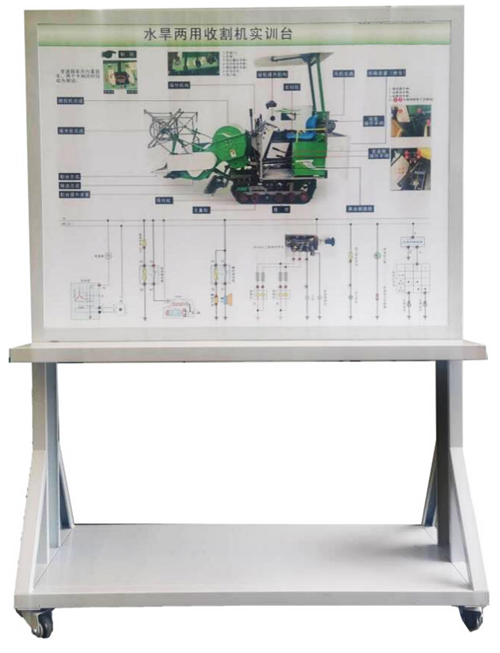

（4）教学板台架（电控电器系统）
教学板外形：约1240*650*1700mm,安装原理面板（采用4mm铝塑板UV平板喷绘）与检测端子。
（5）使用说明书、实验指导书、原车维修手册。
