[规格型号]：MYXNQ-24D

[产品名称]：纯电动汽车整车数据整车控制系统检测平台

[价格]：询价元

[在线客服]： 客服一 客服二

[优惠服务]：

产品介绍：

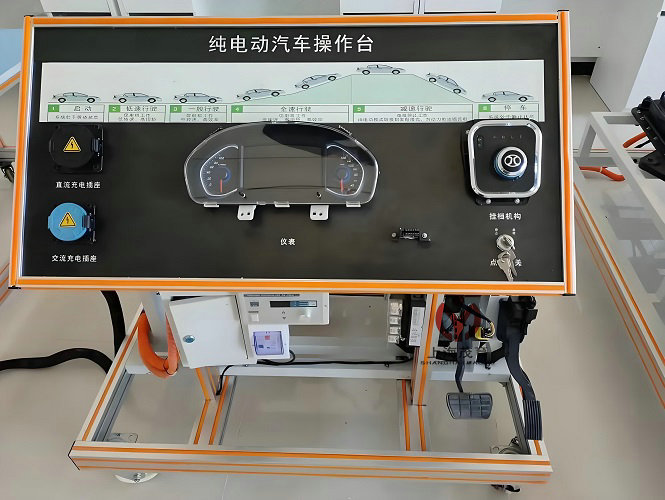

纯电动汽车整车数据整车控制系统检测平台

一、MYXNQ-24D纯电动汽车整车数据整车控制系统检测平台功能特点:
1、通过专用线束与整车连接，断开专用线束后整车功能完整。
2、北汽EV160整车选配，与诊断台搭配使用不破坏原车线束，各控制系统、传感器、执行器齐全，可正常运行。
3、可通过原车仪表显示整车动、静态信号参数。
4、配套电机控制单元、BMS控制单元、高压主控控制单元在线无损检测与诊断。
5、实训台面板采用5mm厚亚克力板，检测面板上喷绘有检测端子名称与原理电路图。
6、实训台框架采用2mm厚模具成型铝合金框架结构，带自锁脚轮装置；检测面板安装位置可随意进行更换。
7、配备无线故障设置系统。
二、基本配置:
1、故障设置控制器1套；
2、新能源整车在线检测实训台1套(带原理面板与检测端子)；
3、汽车专用对接线束1套。
三、实训项目:
原车电机控制单元、BMS控制单元、高压主控控制单元各项实际测试、检测、故障诊断与排除。
四、其他要求
★汽车新能源汽车综合仿真软件
系统设计依据要求：
系统依据《新能源汽车故障检修与保养教材》标准，采用多媒体课程演示技术研制，以直观、生动的动画、视频等形式对故障检修和保养工艺进行说明讲解，以实现对工艺标准的深刻理解和掌握。
教学任务与内容要求1:
1.车辆无法启动故障的出现原因：车辆上电启动工作原理；车辆无法启动故障现象；原因分析；
2.车辆无法启动故障的排除方法：车辆无法启动故障处理流程；注意事项；车辆无法启动故障检测方法（整车控制器端ST启动信号；中央控制保险盒ST保险；点火钥匙启动；三合一预充控制电源（#941）使能；预充继电器控制#1815（J10）；EVCY输出#8105预充控制24V；预充接触器是否正常工作；预充接触器前后端电压是否正常；检查动力电池总电压，检查预充电阻，50欧姆；三合一主接触器控制信号#917；主接接触器控制继电器#1813（J11）；主接触器是否正常工作；）
3.故障恢复的判断标准：修复判定
教学任务与内容要求2:
1.除霜机不工作故障的出现原因：除霜机的工作原理；原因分析；注意事项；
2.除霜机不工作故障的排除方法：除霜机不工作故障处理流程；除霜机不公的故障检测方法(除霜机高压输入端电压；除霜机高压保险通断；除霜机高压接触器电压；除霜机接触器线圈控制电压；使能控制保险电压；除霜使能开个电压；除霜机温控开关电压；除霜机风机端电压；除霜机保险电压；除霜风风机开关电压；除霜风机电机电压；除霜机加热器电阻阻值；)
3.故障恢复的判断标准：修复判定
教学任务与内容要求3:
1.BMS不工作故障的出现原因：BMS主控板工作原理；BMS不工作故障现象；原因分析；
2.BMS不工作故障的排除方法：BMS不工作故障处理流程;BMS不工作故障检测方法（BMS主控板工作电源；蓄电池电源24V；BMS控制线路及接插件；仪表有无动力电池信息；BMS主控板CAN线电阻，仪表CAN线电阻；BMS主控板工作状态）；故障修复；
3.故障恢复的判断标准：修复判定
教学任务与内容要求4:
1.BMS通讯故障的出现原因：电气工作原理；BMS通讯故障现象；原因分析；注意事项；
2.BMS通讯故障的排除方法：BMS通讯故障处理流程，BMS通讯故障检查操作（BMS正常工作；BMS工作电源；仪表继电器；仪表电池保险；BMS通讯线；BMS主控与仪表线束；BMS工作状态；BMS主控板内部故障；仪表显示动力电池信息）
3.故障恢复的判断标准：修复判定
教学任务与内容要求5:
1.无法充电故障的出现原因：电动汽车的充电原理；无法充电故障现象；原因分析；注意事项；
2.无法充电故障的排除方法：无法充电故障处理流程，无法充电故障检修方法（BMS主控工作电源；充电仪表继电器；充电机24V；充电常电保险；BMS主控与充电机通讯；BMS通讯线束；故障修复；充电接触器；充电继电器；充电接触器；充电接触器保险；）
3.故障恢复的判断标准：修复判定
教学任务与内容要求6:
1.电机通讯故障的出现原因：电机通讯工作原理；电机通讯故障现象；原因分析；
2.电机通讯故障的排除方法：电机通讯故障处理流程；注意事项，电机通讯故障检测方法（电机控制低压电源输入端电压；中央电器盒保险；电机控制器低压电源插件；电机控制器与整车控制器通讯线路对车体阻值；电机控制端插件与整车控制器插件、线；CANAH、CANAL通讯终端电阻阻值及电压值；测量整车及电机控制器端CANH、CAHL之间电阻值；CANA1与CANNA2分别对地电压值约2.3V；电机控制器内部电源、通讯控制电路板；）
3.故障恢复的判断标准：修复判定
教学任务与内容要求7:
1.空调电器故障的出现原因：空调电器的工作原理；空调电器故障现象；原因分析；注意事项；
2.空调电器故障的排除方法：空调电器故障处理流程；空调电器故障处理方法（空调控制器面板端电压；保险盒空调低压保险；空调中央保险电器盒；DCDC输出保险100A；压缩机控制器控制端电压；压缩机控制器电源保险；压缩机控制器电源继电器；AC开关的通端；空调压缩机动力电源；空调高压保险30A；压缩机控制器动力输出电源；）
3.故障恢复的判断标准：修复判定
教学任务与内容要求8:
1.绝缘报警故障的出现原因：电控原理；绝缘报警故障现象；原因分析；注意事项；
2.绝缘报警故障的排除方法：绝缘报警故障处理流程，绝缘报警故障处理方法（动力电池组总正总负绝缘阻值；动力电池箱高压连接线、插件；单个动力电池包绝缘阻值；三合一控制器绝缘阻值；接触器输入回路、控制元件；接触器输出回路、控制元件；各负载绝缘阻值（含输入线路），负载回路、包括电源输入线；）
3.故障恢复的判断标准：修复判定
教学任务与内容要求9:
1.动转泵故障的出现原因：动转泵工作原理；动转泵故障现象；原因分析；注意事项；
2.动转泵故障的排除方法：动转泵故障处理流程；动转泵故障处理方法（主接触器前后端电压；主接触器；动转高压保险；动转控制使能信号；动转继电器；F14低压保险；整车控制输出#1807；手刹传感器；动转控制器输出端电压；电机三相阻值；更换动转电机；）
3.故障恢复的判断标准：修复判定
教学任务与内容要求10:
1.DC/DC故障的出现原因：DC/DC工作原理；DCDC故障现象；原因分析；注意事项；
2.DC/DC故障的排除方法：DC/DC故障处理流程；DC/DC故障处理方法（DC/DC转换器高压输入端电压；DC/DC接触器；DC/DC高压保险；NTC热敏电阻；DCDC转换器低压控制电源（使能#199）；仪表与前仓线束转接头；DC/DC转换器输出端电压；更换三合一；正极低压保险；正极与低压蓄电池连接点；）
3.故障恢复的判断标准：修复判定
教学任务与内容要求11:
1.气泵故障的出现原因：气泵工作原理，气泵工作现象，原理分析，注意事项；
2.气泵故障的排除方法：气泵故障处理流程；气泵故障处理方法（气泵控制器输入端电压；气泵高压保险；气泵控制器电源#849；F2气泵控制电源保险；气泵控制器使用信号#853和#854；压力开关继电器；F1气泵启动控制电源保险，气泵启动继电器；整车控制器输出气泵控制#855；控制器三相输出；气泵电机三相阻值；）
3.故障恢复的判断标准：修复判定
系统技术路线要求
在教学设计上，每个单元精心设计了故障的出现原因，排除方法，判定标准等内容，在媒体设计上，以动画和视频技术为主，以更好地实现情境性与过程性。以便操作者循序渐进地得到训练。
本系统做到了认识与实践相结合，操作与指导相结合的方针，具有很强的职业性、情景性、过程性。

上一篇：比亚迪晒电池管理系统实训台下一篇：驱动电机控制系统实训台
