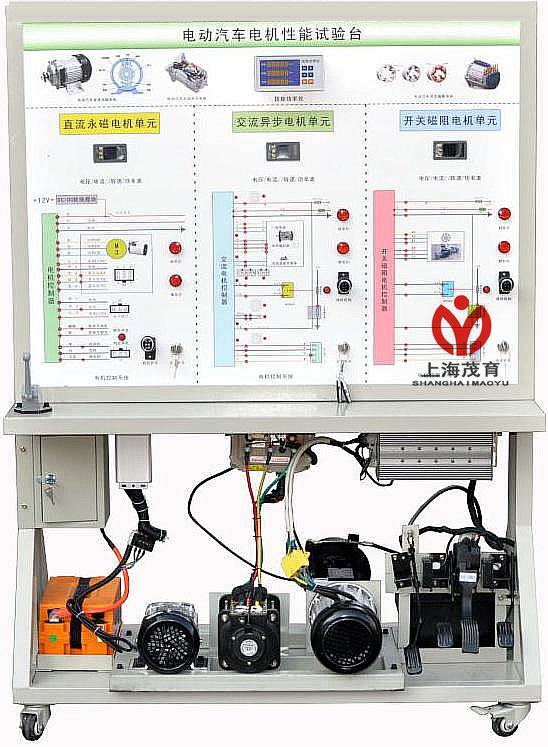

电动汽车电机性能示教板,电机性能试验台由实训台架、新能源汽车电池组、三种新能源汽车常用电机（直流永磁、交流异步、开关磁阻）、三种新能源汽车配套电机控制器、加速踏板、档位器、数显电压电流表、转速表、扭矩表、功率表、台式机电脑(外配套)等模块组成。
二、功能特点：
1、设备可以模拟电动汽车在匀速，加速，减速，上坡，下坡状况下电机的状态，操作与真实电动汽车相一致。
2、实训台可以显示电机转动过程中的动态参数，如电压，电流，扭矩，转速，功率等。
3、电机测试上位机软件可以显示一段时间内电机扭矩，转速，功率的变化曲线，可以直观的显示这几项参数在电机加速，减速过程中的变化情况。
4、设备安装有故障考核装置，可以对线路进行故障设置，训练学生排除线路故障的能力，同时老师可以用设备对学生的能力进行考核。
三、实训项目：
1、电动汽车用直流永磁电机：在车辆匀速工况下，电机转速、电压、电流、扭矩、功率等参数的变化关系。
2、电动汽车用直流永磁电机：在车辆加速工况下，电机转速、电压、电流、扭矩、功率等参数的变化关系。
3、电动汽车用直流永磁电机：在车辆减速工况下，电机转速、电压、电流、扭矩、功率等参数的变化关系。
4、电动汽车用交流异步电机：在车辆匀速工况下，电机转速、电压、电流、扭矩、功率等参数的变化关系。
5、电动汽车用交流异步电机：在车辆加速工况下，电机转速、电压、电流、扭矩、功率等参数的变化关系。
6、电动汽车用交流异步电机：在车辆减速工况下，电机转速、电压、电流、扭矩、功率等参数的变化关系。
7、电动汽车用开关磁阻电机：在车辆匀速工况下，电机转速、电压、电流、扭矩、功率等参数的变化关系。
8、电动汽车用开关磁阻电机：在车辆加速工况下，电机转速、电压、电流、扭矩、功率等参数的变化关系。
9、电动汽车用开关磁阻电机：在车辆减速工况下，电机转速、电压、电流、扭矩、功率等参数的变化关系。
10、电机不转动情况的故障分析及排除。
四、基本配置(每台)

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图，1200*900mm	套	1
2	点火开关	配套	套	3
3	锂电池组	配套	套	2
4	纯电动车直流永磁电机	48V1KW	套	1
5	纯电动车交流异步电机	60V1KW	套	1
6	纯电动车开关磁阻电机	48V1200W	套	1
7	电机控制器	与电机配套	套	3
8	车载充电器与充电接口	与电池配套	套	1
9	DC-DC转换器	48V转12V	套	1
10	档位开关	电动车专用	套	3
11	油门控制装置	电动车专用	套	3
12	直流接触器	DZ47	套	1
13	电源总开关	配套	套	3
14	转速表、扭矩表、功率表	配套	套	1
15	电压表 直流数显电流表 功率表	配套	套	1
16	电机扭矩/功率/转速等测试装置	配套PC软件	套	1
17	移动台架	1240×600×1700mm(带自锁脚轮装置)	台	1
18	保险丝盒	配套	套	1
19	保修卡/合格证	配套	套	1
20	教师手册	配套	套	1
21	故障模拟与排除装置	配套	套	1

---
