产品介绍：

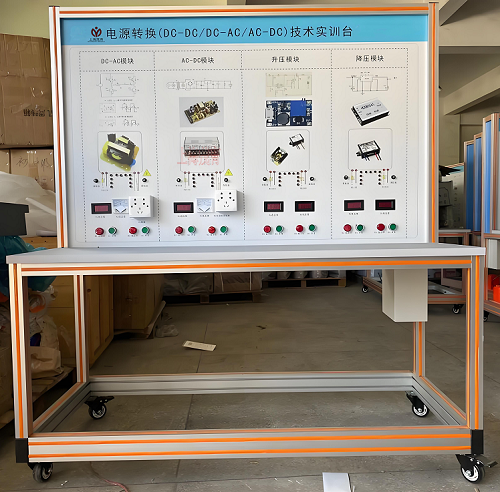

一、纯电动汽车DC-DC转换器示教台功能特点：
1、该设备完整展示了新能源汽车电源变换系统，可以能搭接DC-AC、AC-DC、升压、降压等电路，展示各系统的结构和控制逻辑。
2、面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照新能源汽车电源变换结构原理图和实物，认识和分析新能源汽车电源变换系统的工作原理。
3、面板上安装有点火开关、DC-AC、AC-DC、升压、降压模块等，并辅以发光二极管进行系统流向的动态指示，还设有模拟指示灯用来演示电源转换的工作状态，关键部件位置设置检测端子，可使用专用仪器测量参数。
4、面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图。
5、设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,台面铺装32mm厚彩色高密度复合板。
二、技术规格：
2、面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照新能源汽车电源变换结构原理图和实物，认识和分析新能源汽车电源变换系统的工作原理。
3、面板上安装有点火开关、DC-AC、AC-DC、升压、降压模块等，并辅以发光二极管进行系统流向的动态指示，还设有模拟指示灯用来演示电源转换的工作状态，关键部件位置设置检测端子，可使用专用仪器测量参数。
4、面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图。
5、设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,台面铺装32mm厚彩色高密度复合板。
二、技术规格：
1、外接电源：交流220V±10% 50Hz
2、工作电压：交流220V等
3、工作温度：-40℃～+50℃
4、外形尺寸：1500×700×1700mm(长×宽×高)
5、产品工艺标准:
设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面铺装32mm厚彩色高密度复合板。
三、实训项目：
1、新能源汽车DC-DC 变换器的功能认知。
2、新能源汽车DC-DC 变换器结构原理认知。
3、新能源汽车DC-AC 变换器的功能认知。
4、新能源汽车DC-AC 变换器结构原理认知。
5、新能源汽车AC-DC 变换器的功能认知。
6、新能源汽车AC-DC 变换器结构原理认知。
四、基本配置(每台)：
友情提示：
1、设备验收：各采购单位收货时请检查纯电动汽车DC-DC转换器示教台的货品外观，核实纯电动汽车DC-DC转换器示教台的数量及配件，拒收处于受损状态的设备；2、工作电压：交流220V等
3、工作温度：-40℃～+50℃
4、外形尺寸：1500×700×1700mm(长×宽×高)
5、产品工艺标准:
设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面铺装32mm厚彩色高密度复合板。
三、实训项目：
1、新能源汽车DC-DC 变换器的功能认知。
2、新能源汽车DC-DC 变换器结构原理认知。
3、新能源汽车DC-AC 变换器的功能认知。
4、新能源汽车DC-AC 变换器结构原理认知。
5、新能源汽车AC-DC 变换器的功能认知。
6、新能源汽车AC-DC 变换器结构原理认知。
四、基本配置(每台)：
| 序号 | 名称 | 规格型号 | 单位 | 数量 |
| 1 | 检测控制面板 | 装有各种检测端子，彩色电路图和工作原理示意图，1200*900mm | 套 | 1 |
| 2 | DC-AC模块 | 12V转220V | 个 | 1 |
| 3 | 点火开关 | 全新 | 套 | 3 |
| 4 | AC-DC模块 | 220V转12V | 套 | 1 |
| 5 | 升压模块 | 12V转24V | 套 | 1 |
| 6 | 降压模块 | 24V转12V | 套 | 1 |
| 7 | 发光二极管闪光灯灯条 | 全新 | 套 | 3 |
| 8 | 模拟指示灯 | 全新 | 套 | 1 |
| 9 | 操作开关 | 全新 | 套 | 1 |
| 10 | 直流接触器 | 全新 | 套 | 1 |
| 11 | 移动台架 | 1500×600×1700mm (带自锁脚轮装置) | 台 | 1 |
| 12 | 故障模拟与排除装置 | 配套 | 套 | 1 |
| 13 | 保险丝盒 | 茂育配套 | 套 | 1 |
| 14 | 保修卡/合格证 | 茂育配套 | 套 | 1 |
| 15 | 教师手册 | 茂育配套 | 套 | 1 |
友情提示：
2、设备质保：茂育将为各采购单位提供纯电动汽车DC-DC转换器示教台产品说明书和质保期，在质保范围内提供对设备的免费维修，超出条件承诺时提供对纯电动汽车DC-DC转换器示教台的有偿维修；
3、设备退换货：各采购单位单方面原因导致的纯电动汽车DC-DC转换器示教台选型错误或设备购买数量错误，造成纯电动汽车DC-DC转换器示教台的退换货要求，将不被接受；
4、设备货期：对纯电动汽车DC-DC转换器示教台的发货期为参考值，如您需要了解纯电动汽车DC-DC转换器示教台的精确货期，请与茂育的销售人员联系；
5、咨询电话：如各采购单位对纯电动汽车DC-DC转换器示教台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关纯电动汽车DC-DC转换器示教台的技术咨询；
