一、产品简介

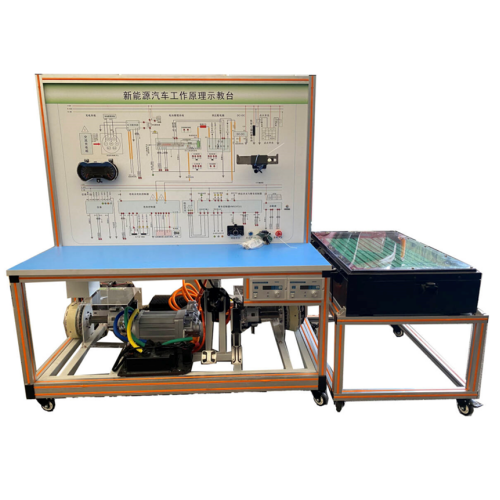

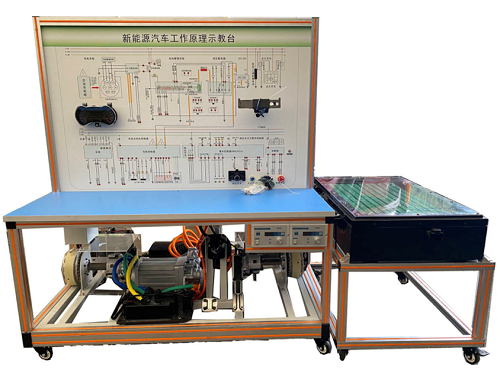

1.新能源汽车工作原理示教台包含新能源汽车动力电池及管理系统（各模块带CAN通讯）、电机及控制器、控制系统及附属设备；
2.可动态展示主流新能源汽车动力电池及管理系统结构及原理；电机及控制器的结构与原理；高压电源的结构与控制原理； DC-DC 模块的结构与原理； DC-AC 模块的结构与原理；
3.能满足新能源汽车结构认识，故障设置及诊断的实训教学要求。
4.选用国产主流新能源纯电动车零部件，功能和控制方式与通用纯电动车相同，真实地呈现了新能源电驱动系统核心零部件之间的连接控制关系、安装位置和运行参数，以及高压系统安全注意事项，培养学员对新能源电驱动系统故障分析和处理能力，适用于各类院校新能源驱动传动课程教学和维修实训设备。
二、功能特点
1.真实可运行的新能源电驱动传动系统集成，充分展示各主要零部件组成结构和逻辑控制关系。
2.各主要部件安装在平台上，电气连接方式与实车相同，可以方便拆卸，让学员在拆装连线过程掌握系统零部件拆装要点和安全保护；
3.传动轴输出端加装磁粉制动器，模拟车辆负载系统，通过调整两端负载大小，真实再现电驱动传动系统不同工况下（启动、加速、匀速、减速、停车、爬坡等）电流和电压等参数变化规律。
4.动力电池包设置有机械维修开关，拔出机械维修开关后，可以打开上盖观察；高压电器连接器均采用国标产品，性能可靠。
5.真实的机械齿轮传动和刹车系统，观察制动能量回馈电流变化，掌握制动能量回收概念。
6.设备带电动真空助力液压制动系统，开关信号通过压力传感器智能控制真空泵工作。
7.设备配备12V电源接地机械开关，可随时断开12V接地，切断整个系统电源。
8.配备防护罩等安全保护装置。
9.UV平板喷绘面板完整显示电驱动传动系统工作原理图，且安装检测端子，借助万用表和示波仪，实时检测各种状态下参数变化。
10.设备由移动台架和面板组成，平台水平放置，安装主要零部件；设备底部安装4个脚轮，移动灵活，同时脚轮带自锁装置，可以固定位置。
11.设备检测面板正前方底座上配有40cm的台面，方便放置资料、检测仪器等。
13.设备配备故障设置和考核系统力。
三、技术规格
1.外形尺寸（mm）：1500*1000*1700（长*宽*高）
2.输入电源：AC220V±10%  50Hz
3.辅助蓄电池：12V45AH
4.动力电池类型：环保型磷酸铁锂动力电池（方形铝壳，单体电池3.2V50AH）
动力电池包容量：72V50AH
完全充放电次数：2000次
工作温度：-20°～60°
5.电机控制器：72V300A（智能交流变频控制技术）
6.驱动电机：72V5KW（交流变频异步电机）
7.变速箱：两级斜齿轮传动，总减速比1:10；运行噪音小于70分贝
8.磁粉制动器：PBS-20（带可调张力控制器）
额定转矩：20N.m
许用转速：1500r/min
9.电池管理系统:带CAN总线彩屏一体机
10.产品工艺标准:
设备底座框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁。
四、实训项目
1.新能源电驱动传动系统控制原理认知。
2.新能源电驱动传动系统主要零部件功能认知。
3.新能源电驱动传动系统各种状态下逻辑控制关系，掌握电流，电压，电机转速，负载等参数变化规律实训实验。
4.电子油门踏板如何控制驱动电机转速。
5.负载变化对驱动电机转速影响。
6.新能源高压系统操作安全注意事项，高压连接器插拔方法。
7.新能源电驱动传动系统故障分析与诊断。
8.高压电源的结构与控制原理认知、检测诊断实训实验。
9.DC-DC 模块的结构与原理认知、检测诊断实训实验。
10.DC-AC 模块的结构与原理认知、检测诊断实训实验。
11.动力电池及管理系统结构及原理认知、检测诊断实训实验。
五、基本配置
磷酸铁锂动力电池包及BMS管理系统，车载充电机，DC-DC转换器，仪表，国标充电插口与充电枪，电机控制器，电子油门总成，换挡机构总成，驱动电机，变速箱，传动轴，前轮碟刹，皮带传动，磁粉制动器，手动张力控制器，助力器带泵总成，真空泵总成，真空罐总成，辅助蓄电池，故障设置和考核系统，可移动台架（带安装检测端子的原理面板）。

---
