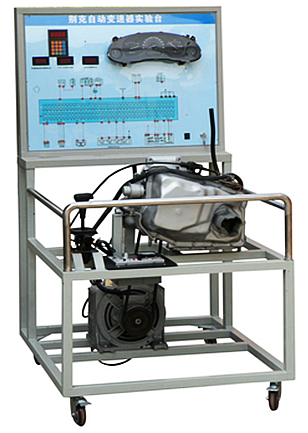

别克君威自动变速器实训台,别克君威自动变速器实训设备

---

　 　　别克君威自动变速器实训台采用君威自动变速器总成、自动变速器控制单元、挂档杆总成、变速器油散热装置、组合仪表、三相电机、诊断座、压力表和运行检测控制面板台架两部分组成。实训台可进行起动、加速、减速等正常工况的实践操作，真实展示电控自动变速器的组成结构和工作过程。通过实训台的演示，可清楚了解内部的结构与功能，便于学生较快地掌握自动变速器的构造和原理，提高学生对自动变速器的初步认识，使学生了解自动变速器起到更直观更深入的教学目的，是各汽车学校对自动变速器系统理论和维修实训的理想的教学设备。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、组成及功能：
　　1、自动变速器总成和变速器控制单元、原车线束、仪表总成、车速传感器、油温度传感器、点火开关、测端子、智能故障设置盒总成、可移动台架、使用说明书及实验指导书。
　　2、实验台可使学生了解变速器的基本构造及工作原理，通过实物认识各传感器及执行器的位置及工作原理。
　　3、通过显而易见的电脑检测端子，配合万用表检测如节气门位置传感器、执行器的电压及电阻值。
　　设置变速器常见故障，通过故障显示，进行学生故障分析、检测诊断实训，培养学生故障分析检测诊断思维能力
　　4、可通过原厂组合仪表、可以看到车速，及其它指示灯的工作情况. 可以通过故障指示灯来显示故障
　　5、采用调速电机提供动力，实现变速箱在不同输入转速下，进行升档和降档试验;
　　6、通过档位指示灯观察档位分布情况;通过油压表观察各档的换档油压变化;
　　7、配备电脑数据检测端口，可通过连接专用或通用型解码器，故障码读取、故障码清除、波形分析、元件测试等
三、技术参数：
　　1、外形尺寸：1300×1000×1700mm
　　2、外接电源：交流220V±10% 50Hz
　　3、工作电压：直流12V
　　4、工作温度：-40℃-+50℃
　　5、主油道压力表：0-250kg/psi
　　6、制动分泵压力表：0-100kg/psi
　　7、变频器：功率：4KW/5.5KW
　　8、三相异步电动机：电压：AC 220V/380V 50Hz、电流：11.8A/6.8A、功率：3KW、转速：1420r/min
　　9、钢管：40*40*3mm
　　10、面板机柜：1.5mm冷板冲压成形，背面设置维修门;
　　11、移动脚轮：120*80mm
