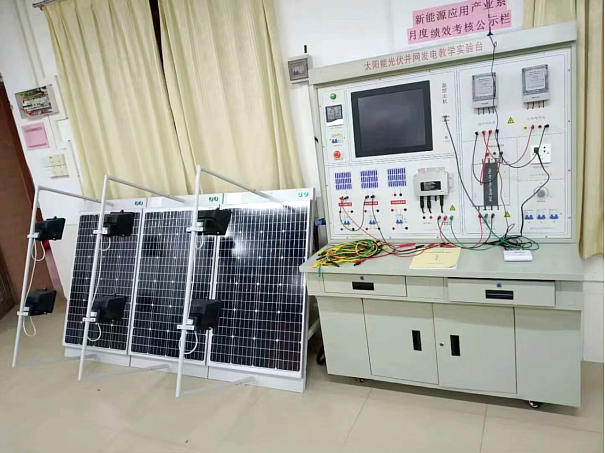

MY-PV23太阳能光伏并网发电教学实验台专为太阳能光伏并网发电教学研发，采用300W多类型光伏阵列（单晶/多晶/非晶硅可选），配备高效同步逆变电源（转换效率94.5%）及MPPT最大功率跟踪系统。支持光伏阵列特性测试、逆变器并网控制、孤岛效应保护等19项实验，可模拟不同环境条件下的发电性能对比，适用于新能源发电技术研究与并网工程实训。。
二、教学及研究实训项目：
2、1、光伏能量变换实验
实验1、光伏阵列单元组成原理
实验2、太阳能光电池能量转换组合原理
实验3、阵列电子最大功率跟踪器原理
实验4、阵列汇流与防雷接地原理
实验5、阵列结构件、防腐安装原理
实验6、最大功率跟踪器与光伏转换提效实验
实验7、在不同天气和日照强度下光波对光伏转换效率的影响实验
实验8、在不同季节太阳运轨变换下对光伏能量转换的影响实验
实验9、在不同季节环境温度变换下对光伏能量转换的影响实验
实验10、阵列低、中、高通过开关组合后能量变换实验
实验11、光感仪和风速传感仪各自作用实效实验
2、2、同步逆变电源实验
实验1、逆变电源单元组成原理
实验2、逆变电源MPPT的最大功率跟踪控制方法的实验
实验3、逆变电源输出功率与光伏能量变换的实验
实验4、MPPT与电子跟踪器有效结合和分离控制方面的比较实验
实验5、晴天，多云，阴雨天情况下逆变电源输出交流电的波形、谐波含有率、功率因素的比较实验
实验6、逆变器并入的电网供电中断，逆变器应在2s内停止向电网供电，同时发出警示信号的防孤岛效应保护试验
实验7、逆变电源直流输入欠电压控制实验
实验8、输入电压为额定值，负荷满载时距离设备水平位置1m处，的噪声测试实验
三、运行技术条件（单相输出）：
◆ 光伏阵列输出电压 22VDC
◆ 并网输出电压180～260VAC
◆ 并网频率范围47.8～51.2Hz
◆ 效率94.5%
◆ 功率因数>0.99
◆ 最大功率跟踪10.8～28VDC
◆ 工作环境：温度-20℃～50℃
◆ 相对湿度﹤90﹪（25℃）
◆ 保护功能：防雷、极性反接、短路、漏电、过热、孤岛效应、过载保护、电网过欠压、电网过欠频保护、接地故障保护等。
3、太阳能光伏并网发电教学实验台系统单元组成；
1）光伏阵列单元：在室外修建约3平方米的平台或者阳台，安装支架，铺设总峰值功率为300W的光伏阵列。在条件允许的情况下，光伏阵列可选用三种不同类型的太阳能电池进行实验（单晶硅、多晶硅、非晶硅）。
2）逆变控制单元：系统根据实验的需要，通过开关单元的开和关，最多可以实现 3台不同型号和产地的并网逆变器同时运行，配备同时并网通道，可满足对比实验和各种数据采集的需要。
3）开关控制单元：所有系统内外单元的引线经隔离开关接至各自的跳线端子上，在实验过程中，一旦发生漏电、短路、过流、过热情况，开关自动断开电源，起到保护仪器仪表和人身的安全。
4）方阵连接单元：示意接线面板上,最小单元的引线经隔离开关接至各自的跳线端子，根据实验的需要，可以用跳线自由地组合成不同开路电压17.5～60VDC ，峰值功率50～300W的系统。
5）显示单元：方阵电压、电流。逆向交流电压、电流、频率、功率、无功。正向交流电压、电流、频率。设备工作温度、电池方阵温度、实验室温度和湿度、实验记时时钟、逆向电量计量、正向电量计量。
四、配置清单：

序号	名称	数量	单位
1	并网操作实验台	1	台
2	太阳能电池板	1	300 W
3	同步逆变电源	1	台
4	支架	1	套
5	电线、电缆	1	套
6	实验附件	1	套
