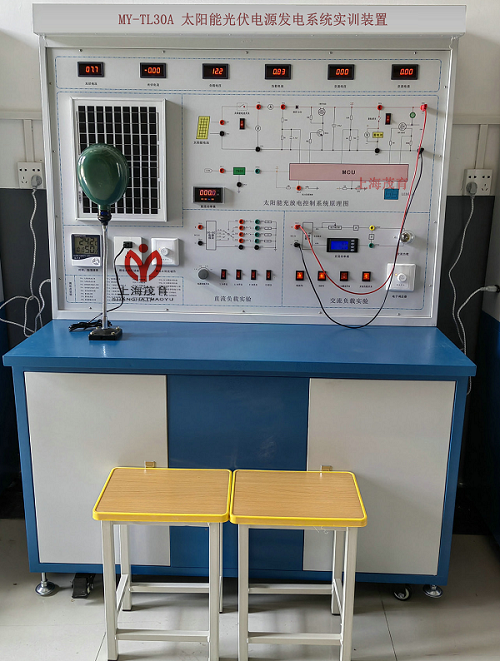

MY-TL30A 太阳能光伏电源发电系统实训装置主要提供于职高、大学、研究生、企业技工以太阳能发电为主课题的研究和培训，通过太阳能光伏电源实验台的演示，可清楚了解太阳能光伏电源系统的功能，能培养学生的动手能力.设计能力.创新能力。
2、教学及研究实训项目
2.1、太阳能电池光能量变换过程演示和实验
实验1、光伏摸块单元组成原理。
实验2、太阳能光电池能量转换组合原理。
实验3、在不同天气和日照强度下光波对光伏转换效率的影响实验。
实验4、在不同季节太阳运轨变换下对光伏能量转换的影响实验。
实验5、在不同季节环境温度变换下对光伏能量转换的影响实验。
实验6、太阳能电池直接负载实验。
2.2、系统控制运行过程演示和实验
实验1、太阳能控制器欠压保护实验。
实验2、太阳能控制器充电过压保护实验。
实验3、太阳能控制器充电温度补偿实验。
实验4、控制器三种输出模式实验，手动开关切换（手动开＋手动关、光控开＋光控关、光控开＋时控关）
实验5、逆变器逆变原理实验（通过逆变器各测试点的测试）
实验6、逆变器与市电互补实验（手动开关切换）
实验7、逆变器输出过载保护实验
实验8、逆变器输出欠、过压保护实验
3、实训运行技术条件（单相输出）
3.1、发电单元
光能
◆ 光伏模块功率：30Wp
◆ 光伏模块输出工作电压：17.5VDC
◆ 光伏模块工作电流：1.7A
◆ 模拟光源模块：100W调光灯
3.2、电力蓄能单元
◆ 蓄电池类型：免维护蓄电池
◆ 蓄电池组容量:12V/24Ah
◆ 蓄电池数量： 1个
3.3、控制单元
◆ 太阳能充放电控制器：工作电压12V 电流10A；三种输出模式：手动开＋手动关、光控开＋光控关、光控开＋时控关。
◆ 正弦波逆变器：输出波形正弦波、频率50HZ±1HZ；额定输入电压0.8V～17V、电流12A ；额定输出电压220VAC±10%、电流0.9A；额定输出功率300W；输出功率因数≥95%（线性负载）逆变效率：≥82%。
◆ 输入市电：工作电压AC220V、频率50HZ；
◆ 工作环境：0℃～40℃、≤85%RH
3.4、显示单元
3.4.1、数字显示
◆ 直流电压表：光电池充电电压
◆ 直流电流表：光电池充电电流
◆ 直流功率表：光电池充电功率
◆ 交流电压表：逆变器输出电压
◆ 交流电流表：逆变器输出电流
◆ 交流功率表：交流负载使用功率
3.4.2、LED指示
◆ 太阳能控制器：充电、过压、欠压、过放、运行；
◆ 蓄电池电压（高-中-低）；
3.4.3、数码管显示
◆ 通用开＋通用关；光控开＋光控关；光控开＋时控关；
3.5、开关单元
◆ 交流总开关；交流负载开关；直流负载开关；DC/AC模块开关；控制器电源开关；控制器设置开关；电源转换开关；负载类型转换开关；3.3V/5V/9V/12V电压转换开关；太阳能/负载电压/电流/功率显示切换开关。
3.6、负载单元
◆ 交流线性电阻负载：0～40W
◆ 直流模拟负载：3～10W
3.7、监控软件（选配）
◆ PC监控模块：监控主机、监控软件、显示屏。
◆ 显示内容：蓄电池电压、光伏电压、光伏电流、光伏功率，能量模拟图。
