一、产品概述

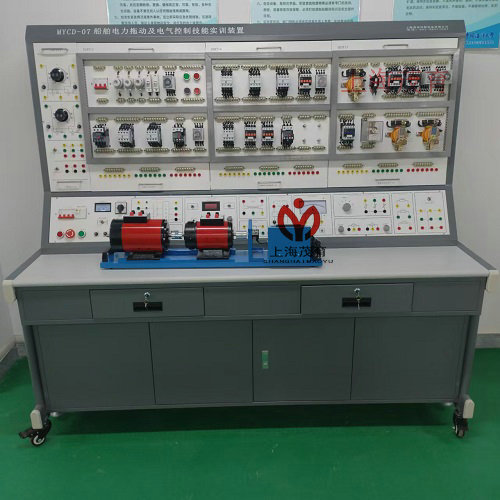

MYCD-07船舶电力拖动及电气控制技能实训装置是针对职业院校的“船舶电气自动化”、“船舶机电”等专业开设的《电机拖动基础》、《工厂电气控制》、《船舶电力拖动》和《船舶电气》等课程而研制的。该实训装置包括电机电力拖动、电力拖动低压电气控制、船舶甲板机械电力拖动控制等内容。可作为船舶轮机工程专业的实训教学设备，也可作为船舶电气工程技术人员的培训设备。
二、技术性能
1、输入电源：三相四线（或三相五线）～380V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、装置容量：≤1.5kVA
4、重量：300kg
三、基本配置及功能
（一）电源控制屏（铁质双层亚光密纹喷塑结构，铝制面板）
1、交流电源部分
提供三相固定380V交流电源，配备一台三相调压器（规格为1.5kVA，0～450V及单相0～250V连续可调），交流电源输出处设有过流保护装置，相间、线间过电流及直接短路均能自动保护并具有声光告警。控制屏的供电由启、停按钮进行控制，具有声光告警、过流保护等功能。同时配有一只急停按钮，便于紧急状态下切断电源。还配有一只指针式交流电压表，通过转换开关切换可方便指示三相电网和三相调压输出。
2、高压直流电源两路
提供220V、0.5A稳压电源（具有短路保护）及0～250V、3A连续可调稳压电源（具有过压、过流保护功能）各一路，并设有电压输出指示。
3、电阻
提供启动电阻75Ω/75W三只，三相绕线转子异步电动机调速电阻1套，可调电阻500Ω/25W两只。
4、开关
提供一只三刀三掷转换开关：
5、电流表
提供一只0-5A指针交流电流表，带有超量程告警功能。
6.变压器及整流电路
（1）控制变压器一只，输入交流380V，输出交流80V和110V
（2） 5A/ 5A电流互感器一只
（3）整流及滤波电路一组
7、控制屏其它设施
控制屏正面大凹槽内，设有两根不锈钢管，可挂置实训组件，凹槽底部设有多个单相三芯交流220V电源插座，四芯航空插座，控制屏两侧设有单相三极220V电源插座、三相四极380V电源插座，为实训组件的供电、控制屏之间的供电提供了方便。
（二）实训桌
实训桌为钢质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，形状似长方体封闭式结构，造型美观大方；设有一个抽屉用于放置工具、存放资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌底部装有四个万向轮，便于移动。
（三）实训挂板及挂箱
1、DDT11船舶电气控制组件（一）
凸轮开关2只，模拟船舶主令控制器
2、DDT12船舶电气控制组件（二）
按钮 2只、二位旋钮2只、指示灯4只
3、DDT13船舶电气控制组件（三）
按钮4只、空气开关1只、热过载继电器2只、时间继电器 2只、交流接触器2只、螺旋式熔断器3只、直插式熔断器2只
4、DDT14船舶电气控制组件（四）
行程开关4只、热过载继电器1只、时间继电器 1只、交流接触器4只、辅助触头4只、中间继电器3只
5、DDT15船舶电气控制组件（五）
时间继电器2只、电流继电器3只、电压继电器1只、交流接触器1只、中间继电器2只
6、DDT31交流数字电压、电流表
直流数宇电压表（1只）：测量方位0〜500V，分5V、50V、500V三档，输入阻抗为10MΩ，精度为0.5级，具有超量程报警、指示及切断总电源功能；
直流数字电流表（3只）：测量范围0〜5A，分50mA、500mA、5A三档，输入阻抗为0.25Ω，精度为0.5级，具有超量程报警、指示及切断总电源功能；
7、DDT32交流参数表
智能功率、功率因数表（1只）：由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储测量数据，供随时查阅。
交流数字电压表（1只）：测量范围0-500V，分5V、50V、 500V三档，输入阻抗为1MΩ，精度为0.5级，具有超量程报警、指示及切断总电源功能；
交流数字电流表（2只）：测量范围0〜5A，分50mA、500mA、5A三档，输入阻抗为0.25Ω，精度为0.5级，具有超量程报警、指示及切断总电源功能；
8、DDT41三相可调电阻（一）
三组900ΩX2/1. 3A磁盘电阻，各绕组端均引线至面板上，可完成串联，并联及串并联多种连接方式。
9、DDT42三相可调电限（二）
三组900ΩX2/0.41A磁盘电阻，各绕组端均引线至面板上，可完成串联，并联及串并联多种连接方式。
10、DDT43可调电阻及开关
一组90ΩX2/1.3A磁盘电阻、一组900ΩX2/0.41A磁盘电阻，各绕组端均引线至面板上，可完成串联，并联及串并联多种连接方式。
一只双刀双掷转换开关，一只三刀三掷转换开关
DD03-3不镑钢电机异轨、光码盘测速系统（日本欧姆龙1024増量式光电编码器）及转速表
不锈钢导轨平整度好，无应力变形，加工精度高，同心度与互换性好，能保证电机与电机、电机与测功机之间连接的同心度不超过±5丝，电机运行时噪音小，参数典型，能较好满足实训的要求。
（五）电机
1、DJ15直流并励电动机一台
2、WDJ15直流并励电动机（平底座）一台
3、DJ23校正直流测功机一台
4、WDJ16三相鼠笼异步电功机一台
5、WDJ17三相线绕式异步电动机一台
6、WDJ30-1三速异步电动机一台
（六）实训连接线及配件
实训连接线采用高可靠护套结构连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软的目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠；
（七）欧式导线架
装置配有欧式导线架，用于悬挂和放置实训专用连接导线，外形尺寸530mmX430mmX1200mm,设有五个万向轮，造型美现大方。
五、实训项目
1.船舶电力拖动部分
1）他励直流电动机的起动和反转
2）直流他励电动机的制动
3）直流他励电动机的调速
4）直流他励电动机的机械特性
5）三相异步电动机的起动和与调速
6）三相异步电动机的机械特性
7）三相异步电动机的反转与制动
2.船舶电力拖动低压电气控制
1）三相鼠笼异步电动机的全压起动控制
2）三相鼠笼异步电动机的降压起动控制
3）三相绕线转子异步电动机的起动控制
4）三相异步电动机制动控制
5）三相异步电动机调速控制
3.船舶甲板机械电力拖动控制
1）锚机的电力拖动与控制
2）锚机控制线路
3）直流电动起货机控制线路
4）交流电动起货机控制线路
5）电动液压起货机控制线路
