光伏发电实训室简介

---

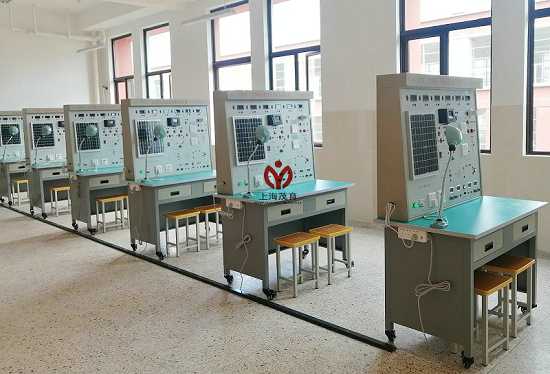

　一、光伏发电实训室简介
光伏发电实训室建设是根据用户学校的数量需求对实验室设备配置进行设计，能够使学生在更加立体、全面的环境下对整个环节进行展示与培训。
1、本次实验室配置要求
同时满足30位学生上课使用
对光伏发电的性能进行全方位介绍与实训
2、实验室配置情况根据客户的要求，我公司针对用户的要求，对实训实验室的设备配置情况提供如下设计方案：
本套方案配置以学生实际操作为主，光伏发电的每个环节都能够让学生实际操作，让学生能够体会到组件在工厂中的实际生产流程和工作方法，掌握光伏发电的工作原理和方法，掌握光伏建筑一体化的设计方法和施工原则，对学生掌握实际工作中需要的技能非常重要。
方案中还结合到老师的讲解过程，设计有各环节的展示系统，使学生在具体 操作之前能够根据讲解/展示系统的配合进行正确的操作，保障学生的安全与教 学的顺利进行。

二、光伏发电实训室配置：（可根据实际情况增减）

序号	设 备 名 称	数量	实验目的	备注
光伏发电基础实训室
1	MY-PV14 光伏发电系统集成教学演示系统	5套	1、太阳能照明系统控制变换过程演示  2、太阳能离&并网逆变系统控制变换过程演示  3、太阳能LED光源系统变换过程演示	一套系统供6位同学使用
2	MY-PV18太阳能光伏发电实验实训装置	5套	1、太阳能光伏板能量转换实验 2、环境对光伏转换影响实验 3、太阳能电池光伏系统直接负载特性实验 4、太阳能控制器工作原理实验 5、接反保护实验 6、太阳能控制器对蓄电池的过充保护实验 7、太阳能控制器对蓄电池的过放保护实验 8、夜间防反充实验 9、离网型逆变器工作原理实验 10、独立光伏发电实验 11、并网型逆变器工作原理实验 12、光伏并网实验	一套系统供4位同学使用

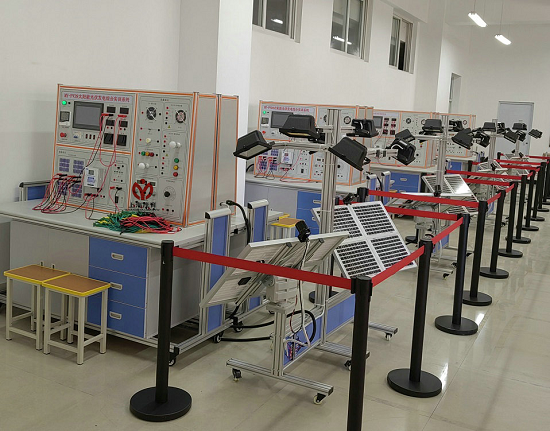

光伏发电综合实训室
3	MY-PV39型太阳能光伏发电综合实训系统	5套	实验一：太阳能电池板特性实验系列： 1、太阳能电池板开路电压测试实验 2、太阳能电池板短路电流测试实验 3、太阳能电板I-V特性测试实验 4、太阳能电池板最大输出功率计算实验 5、太阳能电池板填充因子计算实验 6、太阳能电池板转换效率测量实验 7、开路电压与相对光强的函数关系实验 8、短路电流与相对光强的函数关系实验 9、太阳能电池板P-V特性测试实验 10、太阳能电池板暗伏安特性测试实验 11、太阳能组件输出特性测试实验 12、串联电阻对填充因子的影响测试实验 13、并联电阻对填充因子的影响测试实验 14、太阳能电池光谱特性测试实验 15、太阳能电池板的串联开路电压测试实验 16、太阳能电池板的串联短路电流测试实验 17、太阳能电池板的并联开路电压测试实验 18、太阳能电池板的并联短路电流测试实验 19、负载特性测试实验 实验二：太阳能自动跟踪实验系列： 1、逐日系统原理实验 2、太阳光跟踪定位传感器原理实验 3、环境对光伏转换影响实验 4、跟踪控制器操作实验 5、传动执行机构接线实训 6、太阳能光控跟踪实验 7、太阳能光控-时控跟踪实验 8、太阳能电池组件环境监测实验 实验三：太阳能蓄电池控制器实验系列： 1、太阳能蓄电池充电控制实验 2、控制器充放电保护实验 3、蓄电池电压、电流测试实验 4、蓄电池电量估测实验 5、控制电池电流流入、输出实验 6、控制器环境温度测量实验 7、控制器光控-时控输出实验 实验四：太阳能应用实验系列： 1、太阳能交、直流风扇实验 2、太阳能路灯实验 3、太阳能警示灯实验 4、太阳能充电器实验 5、太阳能可变阻抗负载实验 实验五：太阳能负载实验系列： 1、最大输出电流实验 2、最大输出功率实验 3、在不同恒压状态下电流特性 4、在不同恒流状态下电压特性 实验六：太阳能光伏逆变器实验系列： 1、逆变器的工作原理分析实验； 2、输出电压、电流测试实验； 3、最大输出功率的估算实验； 4、过载或短路保护演示实验； 5、输入电压防反接演示实验； 6、输入电压范围测试实验； 7、转换效率计算实验；	一套系统供4位同学使用
4	MY-PV23型太阳能光伏并网发电教学实验台	5套	2、1、 光伏能量变换实验 实验1、光伏阵列单元组成原理。 实验2、太阳能光电池能量转换组合原理。 实验3、阵列电子最大功率跟踪器原理。 实验4、阵列汇流与防雷接地原理。 实验5、阵列结构件、防腐安装原理。 实验6、最大功率跟踪器与光伏转换提效实验。 实验7、在不同天气和日照强度下光波对光伏转换效率的影响实验。 实验8、在不同季节太阳运轨变换下对光伏能量转换的影响实验。 实验9、在不同季节环境温度变换下对光伏能量转换的影响实验。 实验10、阵列低、中、高通过开关组合后能量变换实验。 实验11、光感仪和风速传感仪各自作用实效实验。 2、2、同步逆变电源实验 实验1、逆变电源单元组成原理。 实验2、逆变电源MPPT的最大功率跟踪控制方法的实验。 实验3、逆变电源输出功率与光伏能量变换的实验。 实验4、MPPT与电子跟踪器有效结合和分离控制方面的比较实验。 实验5、晴天，多云，阴雨天情况下逆变电源输出交流电的波形、谐波含有率、功率因素的比较实验。 实验6、逆变器并入的电网供电中断，逆变器应在2s内停止向电网供电，同时发出警示信号的防孤岛效应保护试验。 实验7、逆变电源直流输入欠电压控制实验。 实验8、输入电压为额定值，负荷满载时距离设备水平位置1m处，的噪声测试实验。	一套系统供4位同学使用

---
