上海茂育科教设备有限公司

工厂供配电实训中心

---

　一、工厂供配电实训中心-概况：
工厂供配电实训中心是面向电气工程及其自动化、智能制造、能源与动力工程等专业的重要实践教学平台，旨在培养具备电力系统设计、运行维护及智能配电管理能力的应用型工程技术人才。随着工业自动化、智能电网及新能源并网技术的发展，企业对供配电技术人才的需求日益增长。本实训中心依据行业技术标准和学院人才培养方案，构建真实工业场景下的供配电系统实训环境，强化学生工程实践能力，满足现代制造业对高素质电力技术人才的需求。


二、工厂供配电实训中心-配置方案：

序号	设备名称	实验目的	数量

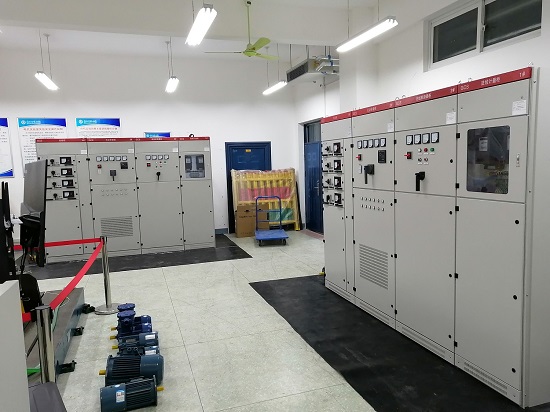

1	MYDQ-01B低压供配电技术实训系统	一、低压供配电技术实验系统主要由计量柜、进线柜、补偿柜及出线柜四部分组成。柜体装置有三相有功电能表、三相无功电能表、电流互感器、接线铜排、隔离开关、万能低压断路器、补偿电容、功率因数控制器、低压断路器、指示仪表等器件组成。适用于职业学院、技工学校等用于高级维修电工的实训考核。 二、实验内目的： 1、电力变压器的认知实训 2、电压器件的认知实训 3、低压一次回路图的测绘实训 4、低压二次回路图的测绘实训 5、计量柜的接线实训 6、进线柜的接线实训 7、电容补偿柜的接线实训 8、出线柜的接线实训	2套

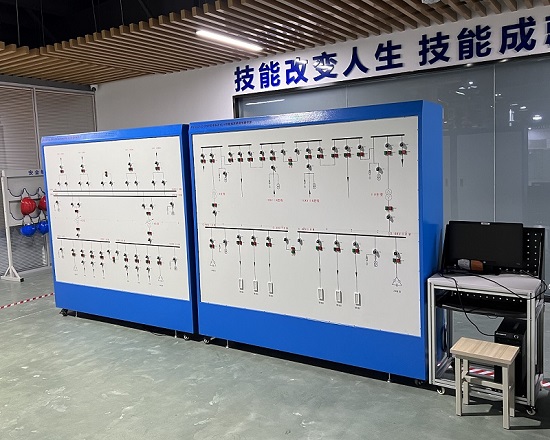

2	MYDQ-34变电站及供配电系统倒闸操作平台	一、35KV变电站及10KV供配电系统倒闸操作平台的概述： 随着我国大中型企业的逐年增多，电力工业迅速发展，电网日趋复杂、多样，而且同一电压等级、不同电压等级之间联系也非常紧密，在这种情况下，正确的倒闸便尤为重要。 本装置是针对变电站倒闸操作而专门研制的实训装置。本系统含35kV、10kV和0.4kV三个电压等级：35kV具有4路进线，双母带联络；10kV侧采用单母分段，两入两出，环网供电；0.4kV侧采用单母分段，并具有备用发电系统。在此典型35kV变电站模型上，学生可以进行各种工况下的倒闸操作。变电站的电压等级和结线方式也可以根据用户要求设计。因此本装置适合各类职业院校供配电类、电力公司、职业技能培训部门等机构的培训、考核。 二、实训目的： 1. 系统运行方式切换倒闸操作 2. 线路停电倒闸操作 3. 线路送电倒闸操作 4. 出线开关从运行状态转检修倒闸操作 5. 出线从检修状态转冷备用倒闸操作 6. 出线从冷备用转热备用倒闸操作 7. 出线从热备用转运行倒闸操作 8. 出线从检修转运行倒闸操作 9. 两路进线供电转一路供电倒闸操作 10. 一路进线供电转两路供电倒闸操作 11. 35kV母线从运行状态转检修倒闸操作 12. 35kV母线从检修状态转运行倒闸操作 13. 35kV变压器从运行状态转检修倒闸操作 14. 35kV变压器从检修状转运行倒闸操作 15. 10kV母线从运行状态转检修倒闸操作 16. 10kV母线从检修状态转运行倒闸操作 17. 10kV变压器从运行状态转检修倒闸操作 18. 10kV变压器从检修状转运行倒闸操作	1套

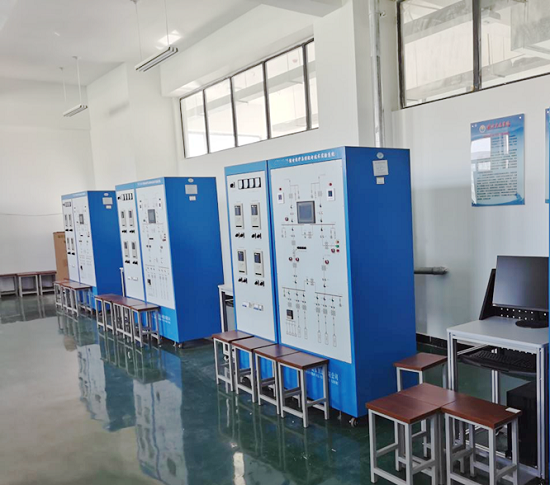

3	MY-B2继电保护及供配电技术实训装置	一、继电保护及供配电技术实训装置是根据职业技能鉴定规范•电力行业（继电保护）》，参考电力行业职业技能鉴定指导中心所编写的继电保护工培训大纲和题库而研制生产的。整套装置包含多种不同种类的继电器和保护对象，可作为电力行业继电保护工初级至高级技师的培训考核装置。也可用于其他行业对电工继电保护知识的培训考核，包括高校、技校、中专“电力系统继电保护” “工厂供电”等课程的实训和考核。 二、实验目的： 1、微机保护装置认识实验 2、无时限电流速断保护实验 3、带时限电流速断保护实验 4、定时限过电流保护实验 5、单相接地保护实验 6、阶段式过电流保护与自动重合闸前加速实验 7、阶段式过电流保护与自动重合闸后加速实验 8、备用电源自动投入实验 9、低压减载实验 10、变压器过电流保护 11、变压器倒闸操作 12、母线纵差保护等项目。	1套



---
