三相异步电动机点动与自锁控制电路接线与调试实训

---

　

三相异步电动机点动与自锁控制是低压电工实操教学中的核心基础项目，也是工业生产中电机控制的最常用方式——点动控制适用于短时、间歇性操作（如机床定位、工件调试），自锁控制则用于电机持续稳定运行（如风机、水泵）。本次实训将依托我司MY-304低压电工实训台，完成从电路原理认知、元器件安装、接线操作到故障调试的全流程实训，既夯实学员电工实操技能，也充分展现MY-304实训台在教学场景中的专业性、便捷性与安全性。

一、实训核心目标

1.  理解三相异步电动机点动与自锁控制电路的工作原理，明确点动（松手即停）与自锁（按下启动后持续运行，需停止按钮切断）的核心区别；

2.  熟练掌握MY-304低压电工实训台的操作规范，能灵活运用实训台配套元器件、仪表完成电路接线与参数监测；

3.  规范完成点动与自锁控制电路的接线、检查、调试操作，能排查接线错误、接触不良等常见故障；

4.  培养安全操作意识，掌握低压电气实训的安全防护要点，契合电工技能考核标准。

二、实训设备：MY-304低压电工实训平台（核心适配设备）

本次实训全程采用我司MY-304低压电工实训平台（单面双组型），该设备专为低压电气实训、电气装配实训设计，可完美适配三相异步电动机控制类实训项目，兼顾教学灵活性、操作安全性与经济实用性，是中职、高职及技工院校电工专业的优选实训设备。其核心参数与功能如下，为实训顺利开展提供全方位支撑：

（一）设备概述

MY-304低压电工实训平台由钢板制作的多功能网孔板实训台、内置电源装置等组成，实训时所需的各类元件、器件可便捷安装在网孔板上，拆卸灵活、布局可调；可根据教学需求切换不同课程模块与实训项目，适用范围广泛，一个实训场所可满足多个专业的教学实训需求；实训结束后元器件可拆下集中保管，有效减少损坏与丢失，性价比突出。

（二）核心技术指标

1.  外型尺寸：1600mm×700mm×1750mm，台面高度适配教学操作，整体结构稳固；

2.  台架材料：采用钢板与铝合金结构，耐腐蚀、承重力强，适配长期实训使用；

3.  电源配置（双组相同资源，支持双人同步实训）：

   （1）输入：三相AC 380V ±10% 50HZ 三相五线，与工业实际供电标准一致，提升实训真实性；

   （2）固定交流输出：三相五线380V接插式2组、220V接插式2组，可直接为电机、接触器等元件供电；

   （3）可调直流输出：0～24V/2A连续可调2组，配备指针电压、电流表实时监控电源变化，便于实训过程中参数调节与观察；

4.  接口及仪表：配备2只指针式电压表，可时刻监控电网电压变化，及时发现电压异常，保障实训安全；

5.  安全保护：采用熔断器作短路保护、断路器作过载保护、漏电开关作漏电保护（漏电保护动作电流≤30mA），三重保护全方位规避实训过程中的触电、短路等安全隐患，契合教学安全规范；

6.  专用配件：配备4只5408二极管（用于能耗制动整流电路）、3只75Ω/75W电阻（用于电机降压启动）、1只10Ω/25W电阻（用于电机能耗制动），可拓展完成更多进阶实训项目。

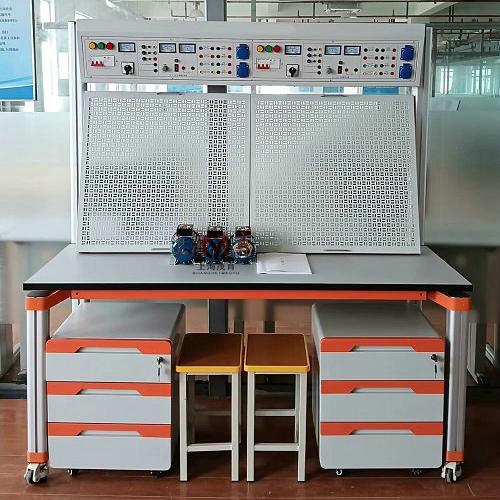

（三）设备结构功能

MY-304实训台由实训屏（内置电源）、实训桌、实训储物柜三大部分组成，结构设计贴合教学场景，操作便捷、收纳有序：

1.  实训桌：采用4个工业铝型材立柱支撑，立柱端部可安装调节脚，方便根据学员身高与教学需求调节高度；主体结构通过左右各2个C字形铝压成型构件联接，台面下设30×30mm支撑框架，承重力不少于300kg；立柱采用工业铝型材成型，表面氧化处理，四面带槽（槽宽约8mm），适配各类配件安装；C字形构件经压铸、机加工、抛丸喷砂处理，表面蓝色静电喷涂，耐磨易清洁。

2.  桌面与移动设计：桌面采用25mm麻灰色高密度层压板封边特制，绝缘等级高，有效防范触电风险；桌底装有至少4个导向轮，可灵活移动实训台，适配不同实训场地布局。

3.  实训储物柜：采用圆弧卷边冷冲压钣金一体成型，封闭式结构，表面静电喷涂，外形尺寸约450x550x705mm，总重量≥31kg；柜体四边圆弧设计（R=30mm），边角光滑，规避操作磕碰；配备承重型卡扣式三节轨（承重≥30kg）、卡套式钣金卷边把手与联体锁，抽屉收纳便捷、防盗；底部装有4个万向带刹车脚轮，移动与固定灵活。

4.  网孔板：配备2块数控冲床精加工的网孔板，网孔分布均匀、孔径统一，厚度1.5mm，可安装各类低压电气、PLC、单片机、变频器、触摸屏等元器件，适配点动与自锁控制电路的元器件安装需求，且便于接线布局与后续调试。

5.  配套教学资源：搭载完整的电工电子技术与技能教学课件系统，内含《电工电子技术与技能》课程的教案、多媒体课件及配套练习，资源科学系统，支持教师根据教学进度与教材版本灵活调用，可显著提升备课效率与课堂教学效果；该课件系统与实训台为同一生产商，保障教学与实训的一致性、协调性（购10台及以上配备，购10台以下无此项）。

（四）实训适配性说明

MY-304实训台的参考实训项目中，明确包含“三相异步电动机接触器点动控制线路”“三相异步电动机接触器自锁控制线路”两大核心项目，与本次实训完全适配；同时设备配套的元器件（如交流接触器CJX2-0910、热继电器R16B-20/3、3H按钮、三相鼠笼异步电动机等）均为实训所需核心部件，无需额外配备，可直接开展实训操作；双组实训资源支持双人同步实训，大幅提升教学效率。

三、实训原理（结合MY-304设备特性）

（一）点动控制原理

点动控制是通过按下按钮时电机运转，松开按钮后电机立即停止的控制方式，核心电路由三相电源、断路器、熔断器、交流接触器、点动按钮、三相异步电动机组成。依托MY-304实训台的三相380V固定交流输出，为电路提供稳定电源；按下点动按钮，交流接触器线圈得电吸合，主触点闭合，电机接入三相电源开始运转；松开按钮，线圈失电，主触点断开，电机停止运行。MY-304的熔断器与断路器可实时防范电路短路、过载，保障点动操作安全。

（二）自锁控制原理

自锁控制是按下启动按钮后电机持续运行，需按下停止按钮才能切断电路的控制方式，在点动控制电路基础上，增加了停止按钮与交流接触器的辅助常开触点（自锁触点）。启动时，按下启动按钮，交流接触器线圈得电吸合，主触点闭合，电机运转；同时辅助常开触点闭合，与启动按钮并联形成自锁回路，松开启动按钮后，线圈通过自锁触点持续得电，电机保持运行；按下停止按钮，控制回路断开，线圈失电，主触点与自锁触点均断开，电机停止运行。MY-304配备的辅助触头F4-22可直接作为自锁触点使用，无需额外配件，接线便捷。

核心区别：点动控制无自锁回路，依赖按钮持续按压；自锁控制通过辅助触点形成自锁回路，实现电机持续运行，二者均需依托MY-304的安全保护系统，规避操作风险。

四、实训接线操作（基于MY-304实训台）

实训前准备：检查实训台电源是否断开（断路器、漏电开关均处于断开状态），确认元器件完好（交流接触器、按钮、热继电器、电机等无损坏），整理实训台网孔板、接线端子排、走线槽等配件，准备好螺丝刀、尖嘴钳、剥线钳等工具（设备已配套提供）。

（一）元器件安装

将本次实训所需元器件（断路器、熔断器、交流接触器、热继电器、点动按钮、启动按钮、停止按钮、三相异步电动机、接线端子排等）按照电路布局，安装在MY-304实训台的网孔板上——网孔板孔径统一、布局灵活，可根据接线便捷性调整元器件位置，安装牢固后，用螺丝固定，确保无松动（避免实训过程中接触不良）。

（二）接线操作（分主电路与控制电路，规范布线）

1.  主电路接线（动力电路）：从三相380V固定交流输出端引出三相导线，依次连接断路器、熔断器、交流接触器主触点、热继电器主触点，最后接入三相异步电动机的接线端子；接线时注意导线规格匹配，接线牢固，避免虚接，走线需规范，可利用设备配套的走线槽整理导线，确保布线整齐、美观，符合电工布线工艺要求。

2.  控制电路接线（辅助电路）：从交流输出端引出控制电源（220V或380V，根据接触器线圈电压选择），依次连接停止按钮（常闭触点）、点动按钮（常开触点）、启动按钮（常开触点）、交流接触器线圈、热继电器常闭触点，最后回到电源另一端；自锁控制需将交流接触器的辅助常开触点并联在启动按钮两端，形成自锁回路；点动控制无需并联自锁触点，直接通过点动按钮控制线圈通断。接线过程中，可利用MY-304的指针式电压表实时监测电源电压，确保接线过程中电压正常，规避接线错误导致的短路风险。

3.  接线检查：接线完成后，对照电路原理图，检查接线是否正确（无接反、虚接、漏接），重点检查自锁触点的并联位置、停止按钮与启动按钮的触点类型（常闭/常开），确认无误后，整理导线，将多余导线收纳至走线槽，避免导线缠绕。

五、实训调试（依托MY-304设备优势，高效排查故障）

调试前再次确认MY-304实训台的漏电开关、断路器处于断开状态，检查元器件接线牢固，无松动、短路隐患，随后按照以下步骤开展调试：

（一）点动控制调试

1.  合上MY-304实训台的总断路器、漏电开关，打开电源开关，通过指针式电压表确认电源电压正常（380V±10%）；

2.  按下点动按钮，观察交流接触器是否吸合、三相异步电动机是否正常运转，松开按钮后，接触器是否立即失电、电机是否停止运行；

3.  若电机不运转，排查故障：利用实训台仪表检查控制电路电源是否正常，接触器线圈是否得电，接线是否虚接、漏接；若接触器吸合但电机不转，检查主电路接线是否正确，电机接线端子是否牢固。

（二）自锁控制调试

1.  保持电源正常，按下启动按钮，观察交流接触器吸合情况、电机运转状态，松开启动按钮后，电机是否持续运转（自锁有效）；

2.  按下停止按钮，观察接触器是否失电、电机是否立即停止运行；

3.  故障排查：若自锁无效（松开启动按钮电机停止），检查交流接触器辅助常开触点接线是否正确、触点是否接触良好；若按下停止按钮电机不停止，检查停止按钮常闭触点是否接反或接触不良；若出现短路、过载报警，MY-304的熔断器、断路器会自动动作，此时需断开电源，排查接线错误，排除故障后再重新调试。

（三）安全调试要点

调试过程中，若出现电机异响、导线发热、仪表显示异常等情况，立即断开MY-304实训台电源，停止调试，排查故障；实训全程需佩戴绝缘手套，严禁带电接线、拆线，严格遵循设备操作规范，充分利用设备的三重安全保护功能，确保实训安全。

六、实训总结与设备优势总结

（一）实训总结

本次实训通过MY-304低压电工实训台，完成了三相异步电动机点动与自锁控制电路的接线与调试，学员可熟练掌握两种控制方式的原理与操作流程，规范电工接线工艺，提升故障排查能力，同时培养了安全操作意识，为后续学习电机正反转、降压启动等进阶实训项目奠定基础。

（二）MY-304实训台核心优势（适配教学与推广需求）

1.  教学适配性强：完美覆盖点动、自锁等低压电工核心实训项目，配套元器件齐全，无需额外采购，双组实训资源可支持双人同步操作，提升教学效率；搭载专属教学课件系统，助力教师高效备课、学员自主学习。

2.  操作便捷灵活：网孔板设计便于元器件安装、拆卸与接线调整，走线槽规范布线，实训后元器件可集中收纳，减少损坏与丢失；实训桌高度可调、可移动，适配不同教学场景与学员需求。

3.  安全保障全面：三重安全保护（短路、过载、漏电），漏电保护动作电流≤30mA，贴合教学安全规范；指针式仪表实时监测电源变化，便于及时发现异常，规避实训风险。

4.  经济实用：钢板与铝合金结构坚固耐用，适配长期实训使用；一个实训场所可完成多个专业的教学实训，性价比突出，适合院校大规模采购使用。

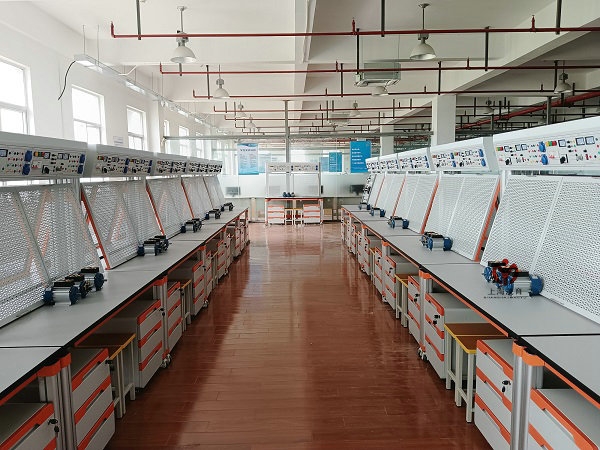

七、设备全室配置参考（以20台/40座为例）

为满足院校规模化教学需求，MY-304低压电工实训台提供全室配套配置，具体如下（可根据院校实际需求调整）：

序号	名称	每台数量	全室数量	单位	备注
1	控制屏	1	20	套
2	实训桌	1	20	张
3	储存柜	1	20	个
4	学生凳	2	40	张
5	网孔板	2	40	块
6	器材配备	1	20	套	含接触器、按钮、电机等核心元器件，详见表一
7	配套教学资源	-	1	套	购10台以下无此项配置

表一：实训台元器件配置清单（1台）

序号	名称	型号与规格	数量
1	单相电度表	DD862-2	2
2	单相闸刀开关	-	2
3	拉线开关	4A/250V	2
4	平灯头	6A/250V	4
5	插座	-	2
6	电流互感器	BH0.66	2
7	墙壁开关座	-	4
8	声控开关	-	2
9	低压断路器	DZ108-20/10	2
10	2P直插式保险盒	RT18-32X	2
11	3P直插式保险盒	RT18-32X	2
12	交流接触器	CJX2-0910	6
13	辅助触头	F4-22	4
14	热继电器	R16B-20/3	2
15	通电延时时间继电器	ST3PA-B/380V（0-60S）	2
16	时间继电器座	PF-083A	2
17	3H按钮	-	4
18	行程开关	LX9-222	4
19	行程开关	LX9-001	4
20	倒顺开关	K03-15	2
21	日光灯管	Y210RR25/10W	2
22	镇流器	13W	2
23	日光灯座	-	4
26	接线端子排	JF5-2.5/5	5
27	G形导轨	-	1
28	走线槽	-	2米
29	螺丝	-	90
30	螺丝刀	-	4
31	尖嘴钳	-	2
32	剥线钳	-	2
33	三相鼠笼异步电动机	380V/Y/△180W，单速	1
34	三相鼠笼异步电动机	380V/Y/△180W，单速，配离心开关	1

八、设备应用场景与推广说明

MY-304低压电工实训平台不仅适配三相异步电动机点动与自锁控制实训，还可完成电工布线、照明电路安装、电机正反转控制、降压启动控制等23项核心实训项目，覆盖低压电工教学全流程，适用于中职、高职、技工院校的电工电子专业、电气自动化专业等，也可用于企业电工技能培训。

设备凭借“教学适配性强、操作便捷、安全可靠、经济实用”的核心优势，可有效提升教学质量与实训效率，降低教学成本，是院校实训设备升级、规模化实训开展的优选产品。如需了解设备详细报价、定制化配置或现场演示，可联系我司客服，我们将提供全方位的技术支持与售后服务。
