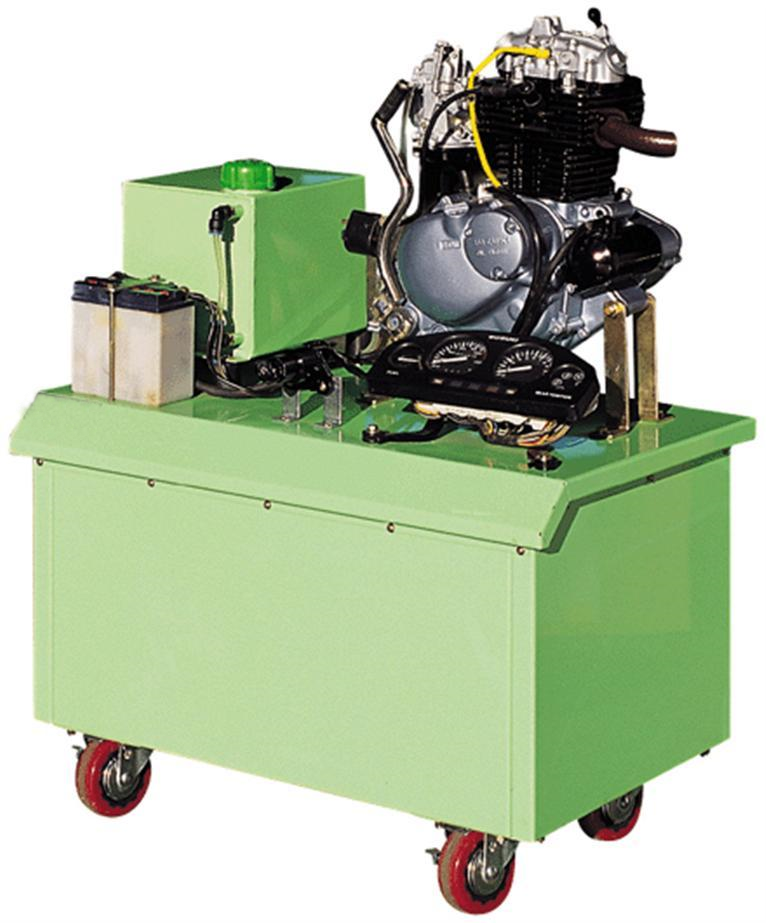

一、摩托车发动机运行排故与检测实训台简介：
本实训系统以70C摩托车发动机总成及运行附件为主体部件，发动机可起动运行，进行起动、加速、减速、故障检测与诊断、故障模拟与排除等工况的实际操作，真实展示摩托车发动机结构与原理及工作过程。适用于各类型院校及培训机构对摩托车发动机理论和维修实训的实训教学需要。本实训系统实训功能齐全、操作方便、安全可靠、美观大方。
二、主要用途：
1、适用于各类型院校及培训机构对摩托车发动机理论和维修实训的实训教学需要。
2、适用于各类型院校及培训机构对摩托车发动机模块各单元教学需要。
3、适用于摩托车发动机理实一体化教学模式的教学需要。
4、适用于摩托车发动机职业技能鉴定考核的需要。
5、适用于摩托车发动机各模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。
三、结构组成：
摩托车发动机总成、组合仪表、油门装置、发动机起动运行所有相关的原车附件、故障模拟考核和排除系统、大容量蓄电池、大容量不锈钢油箱、发动机加速机构、可移动台架、台架电源总开关、散热系统、台架操作说明书、实验指导书等附件。台架高温及转动等部位加装防护装置。
四、功能特点：
1、发动机正常起动运行、发动机各模拟运行工况正常（包含：怠速、加速、减速工况等）。
2、故障模拟系统可模拟实际运行工况，设置多种实车发动机常见故障（常规：1-36个），故障点内容及类型可根据用户调整。
3、电压表实时显示传感器与执行器的变化，各执行元器件用LED 灯显示工作状态。
4、安装有多功能检测端子，可直接检测各传感器、执行器、端子脚的电信号，如电阻、电压、电流、频率、波形信号等参数。
5、安装蓄电池的电源总开关等安全保护装置。
6、实训台底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺，带万向自锁脚轮装置。
五、外形与颜色：
1、设备外形：1400×1000×1300mm(长×宽×高)
2、设备颜色：白（用户可选择各种颜色）
六、制造工艺
1、设备底座架
1）钢性结构焊接-方管
2）40*40*2.0mm
3）底板冲压成形
表面采用亚光灰喷塑工艺，厚度0.3mm.
2、万向脚轮
1）前二只万向带锁止功能脚轮
2）后二只万向脚轮
4）脚轮与台架用M6*4螺丝固定，方便设备维修与维护。
5）脚轮：100mm×50mm(直径×宽度)
6）脚轮支撑：1.5T
七、技术指标：
1、工作电源：直流12V
2、燃油标号：依发动机型号
3、不锈钢油箱容积：10L
4、工作温度：-40℃～+50℃
5、主机：原车装置
