一、概述

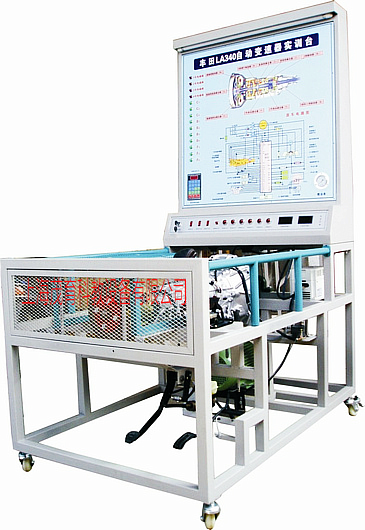

丰田A340自动变速器实训台(后驱)是配合大中院校、部队、汽修等专业的汽车培训技能之用，该设备采用自动变速器总成、自动变速器控制单元、挂档杆总成、变速器油散热装置、组合仪表、三相电机、变频器、节气门体总成、曲轴传感器及信号盘、诊断座、压力表、智能化故障设置和考核系统接口和运行检测控制面板台架两部分组成。实训台可进行起动、加速、减速等正常工况的实践操作，真实展示电控自动变速器的组成结构和工作过程。通过实训台的演示，可清楚了解内部的结构与功能，便于学生较快地掌握自动变速器的构造和原理，提高学生对自动变速器的初步认识，使学生了解自动变速器起到更直观更深入的教学目的，是各汽车学校对自动变速器系统理论和维修实训的理想的教学设备。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、功能特点：
1、真实可运行的电子控制自动变速器，由可调速三相电机驱动，可进行档位显示、空档起动、前进档运行、倒档运行等工况实践操作。充分展示自动变速器的组成结构和工作过程。
2、变频器通过设定电机铭牌上的额定电流值可实现用电子热过载继电器来防止电机过载。为了防止机械设备起动/停止期间的冲击，变频器能通过设定实现以S曲线图形进行加速/减速。
3、实训台面板上绘有彩色喷绘电路图，喷绘图由有机玻璃保护，学员可直观对照电路图和实物，认识和分析控制系统的工作原理。
4、实训台面板上安装有检测端子，可直接在面板上检测各传感器、执行器、控制单元管脚的电信号，如电阻、电压、电流、频率、波形信号等。
5、实训台面板上安装有汽车仪表、压力表，可实时显示发动机转速、车速、自动变速器的档位、主油道压力等参数变化。
6、实训台安装有诊断座，可连接专用或通用型汽车解码器，对自动变速器电控系统进行读取故障码、清除故障码等自诊断功能。
7、实训台面板上安装有自动变速器各电磁阀指示灯，实时显示各电磁阀的工作状态(依车型而定)。
8、实训台底座部分采用钢性结构焊接，表面采用烤漆工艺，带自锁脚轮装置。
三、技术参数：
1、外形尺寸：1500×1000×1700mm
2、外接电源：交流220V±10% 50Hz
3、工作电压：直流12V
4、工作温度：-40℃-+50℃
5、主油道压力表：0-250kg/psi
6、制动分泵压力表：0-100kg/psi
7、变频器：功率：4KW/5.5KW
8、三相异步电动机：电压：AC 220V/380V 50Hz、电流：11.8A/6.8A、功率：3KW、转速：1420r/min
9、钢管：40*40*3mm
10、面板机柜：1.5mm冷板冲压成形，背面设置维修门;
11、移动脚轮：120*80mm
