上海茂育科教设备有限公司

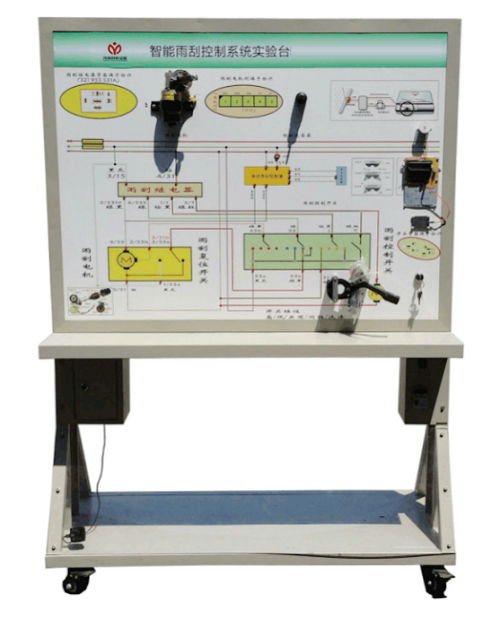

汽车雨水传感器实验台

---

　 一、汽车雨水传感器实验台产品简介：
该设备采用 全新 汽车智能雨刮系统实物为基础，充分展示汽车智能雨刮系统的组成结构和工作过程。
适用于学校对汽车智能雨刮系统理论和维修实训的教学需要。
二、功能特点
1、真实可运行的汽车智能雨刮系统，充分展示汽车智能雨刮和清洗系统的组成结构。
2、操纵组合开关的雨刮和清洗档，可执行间歇刮水、低速刮水、高速刮水、清洗刮水等雨刮和清洗系统的功能，真实演示汽车雨刮系统的工作过程。
3、模拟下雨工况,真实演示汽车智能雨刮系统的工作过程。
4、示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；学校学员可直观对照电路图和实物，认识和分析汽车雨刮和清洗系统的工作原理。
5、示教板面板上安装有检测端子，可直接在面板上检测汽车雨刮和清洗系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
6、示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
7、示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、技术参数
1、外形尺寸：1240×600×1700mm(长×宽×高)
2、外接电源：AC 220V±10% 50Hz
3、工作电压：DC 12V
4、工作温度：-40℃～+50℃
5、颜色：7032
6、钢管：40*40*3mm
7、机柜：1.5mm冷板冲压成形，背面设置维修门；
8、移动脚轮：100*60mm
四、基本配置(每台)：

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图	套	1
2	点火开关		个	1
3	雨刮开关		套
4	雨刮总成		套	1
5	喷水电机		套	1
6	雨刮继电器		个	1
7	移动台架(带自锁脚轮装置)	1240×600×1700mm(长×宽×高)	台	1
8	故障模拟与排除装置		套	1
9	智能雨刮控制器与传感器	国产	套	1
