作者：茂育科教发布时间：2023-09-13 09:14:41

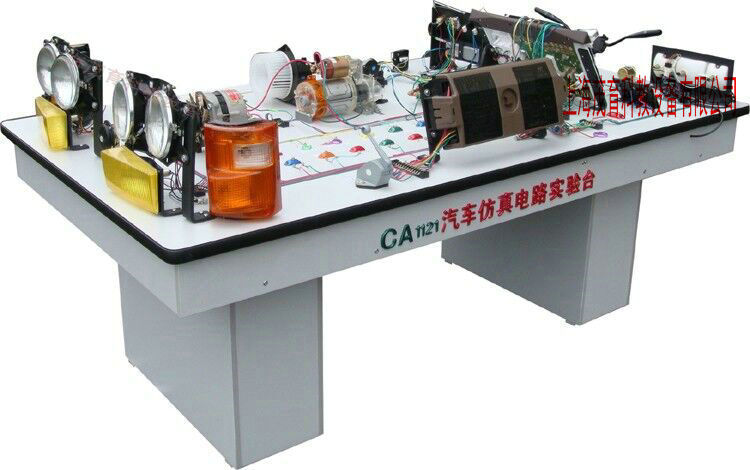

CA1121汽车仿真电路实验台根据汽车电路线路安装和故障排除而设计的，汽车电路实训台能使学生在教室内按仿真效果进行实习，经实习后，可以巩固对所学系统的认识，更重要是培养学生的动手能力，从而达到理论和实践，从知识向能力的转化，是学校提高教学质量和提高学生实践操作能力的重要教学设备。
一、结构功能特点：
整体采用优质双面板制作而成，外形美观大方，操作方便，透明直观，台上所示电路系统大部分均为实物，本实训台在老师的指导下，可同时供多位学生实习各类电器系统。比如，启动点火、仪表信号、照明信号等其它系统，老师可以在实验台上任何部位制造故障，由学生自行排除，也可以拆掉台上所有电器接头，要求学生按照汽车线路图自行安装。
二、实训台技术参数及安装说明：
1、外形尺寸: 2080×650×1800mm (长×宽×高)
2、动力电源：交流220V 50HZ
3、工作电压：12V直流电压;
4、工作温度：-50℃～50℃;
5、蓄电池：60AH/12V
6、先将两小柜放好至规定距离，再将台面对准放好即可。
7、将台上电源插头接上220V交流电源，打开启动开关起动，进行演示。
8、本产品设有断线故障8例分别如下：1)鼓风机、2)启动、3)雨刮喷水、4)车速、5)仪表、6)小灯、7)近光、8)远光。
三、功能说明：
1、启动系统正常工作情况、故障时情况。
2、点火系统可演示点火快慢及故障情况。
3、开关系统、①组合开关：分点火启动开关、转向开关、雨刮开关、喷水电机开关、变光开关、停车灯开关、喇叭开关、②车灯开关、分小灯大灯、③雾灯开关：分前雾灯后雾灯④危险灯开关、其余执行器开关(用模拟开关代替)。
4、仪表系统可演示发动机转速、时速、工作及故障情况，可显示燃油表、水温表、制动信号、冷却液液位及机油压力指示等。
5、灯光系统：可演示大灯、小灯、前后雾灯、前转向灯、停车灯、左右转向灯、制动灯、倒车灯、危险报警灯、牌照灯等内部照明灯。
6、清洁系统：可演示刮水电机、喷水电机。
四、故障器面板操作使用：
1、数字键0-9仅供输入数字使用
2、清除错误：把已经输入的编号去掉。
3、系统自检：就是检查系统是否正常。
4、故障设置：也就是输入保存的意思，需要输入故障编号个位数前加零，比如输入01必须再按故障设置键设立成功，如果要进行组合，就要同上反复设置，一组最多只能组合8例故障。
5、全部清除：就是把所有设置的编号全部清空，恢复原来的状态。
6、故障显示：指当前存在的编号一个一个的显示出来。
7、锁定设置：具有锁住键盘及解锁功能。该系统初设密码为88，当你输入88，按锁定设置键，显示屏出现LCC时，系统将无法正常操作，需要你重新输入密码88显示屏出现L- -时，你可以更改想要的新密码，当你输入新密码，必须按一下锁定键方可设定。如不需要更改请再按一下锁定设置键。
8、组合清除/组合读取/组合储存/单个清除：附键。
