上海茂育科教设备有限公司

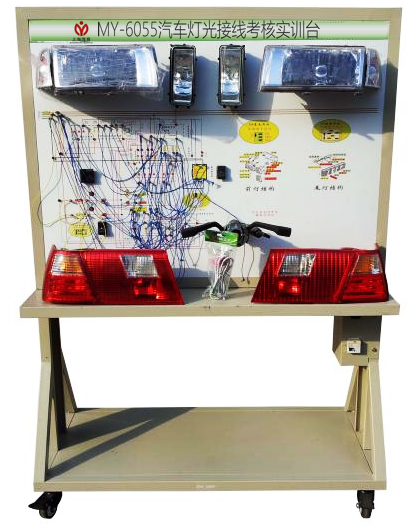

中等职业学校汽车灯光接线实训考核设备

---

　 　　中等职业学校汽车灯光接线实训考核设备是配合大中院校、部队、汽修等专业的汽车培训技能之用，汽车灯光实验台采用桑塔纳2000汽车外部灯光系统实物为基础，充分展示汽车外部灯光系统的组成结构和工作过程。通过系统的演示，便于学生较快地掌握灯光电路系统的原理，提高学生对灯光电路系统的初步认识，使学生了解灯光电路系统故障起到更直观更深入的教学目的。
二、功能特点：
　　1.系统元器件插接好线后，真实可运行的汽车外部灯光系统，充分展示汽车外部灯光系统的组成结构。
　　2.操纵开关，可真实演示汽车外部灯光系统的工作过程。
　　3.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理;学校学员可直观对照电路图和实物，认识和分析汽车灯光系统的工作原理。
　　4.示教板面板上安装有检测端子，可直接在面板上检测汽车外部灯光系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
　　5.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观;底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
　　6.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、技术参数
　　1、外形尺寸：1240×600×1700mm(长×宽×高)
　　2、外接电源：AC 220V±10% 50Hz
　　3、工作电压：DC 12V
　　4、工作温度：-40℃～+50℃
　　5、钢管：40*40*3mm
　　6、机柜：1.5mm冷板冲压成形，背面设置维修门;
　　7、移动脚轮：100*60mm
四、基本配置(每台)

序号	名       称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图; 面板：1200*900*4mm	套	1
2	点火开关	全新	个	1
3	组合开关	全新	套	1
4	左右雾灯	全新	套	1
5	左右前照灯	全新	套	1
6	左右转向灯	全新	套	1
7	左右小灯	全新	套	1
8	左右组合尾灯	全新	套	1
9	牌照灯	全新	套	1
10	灯光开关	全新	套	1
11	危险灯开关	全新	套	1
12	倒车灯开关	全新	套	1
13	刹车灯开关	全新	套	1
14	移动台架(带自锁脚轮装置)	1240×700×1700mm (长×宽×高)	台	1
15	故障模拟与排除装置	全新	套	1
16	灯光系各类继电器	全新	套	1
17	电源变压器及附件	全新	套	1
18	漏电保护开关	全新	套	1
19	实验插接线	茂育配套	套	1
