首页行业标准 > 正文

作者：茂育科教发布时间：2023-09-13 09:46:30

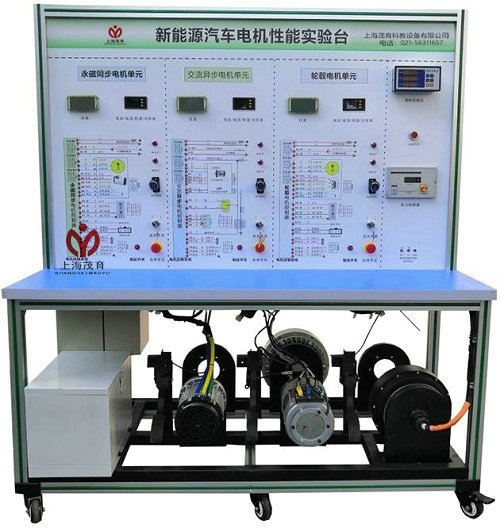

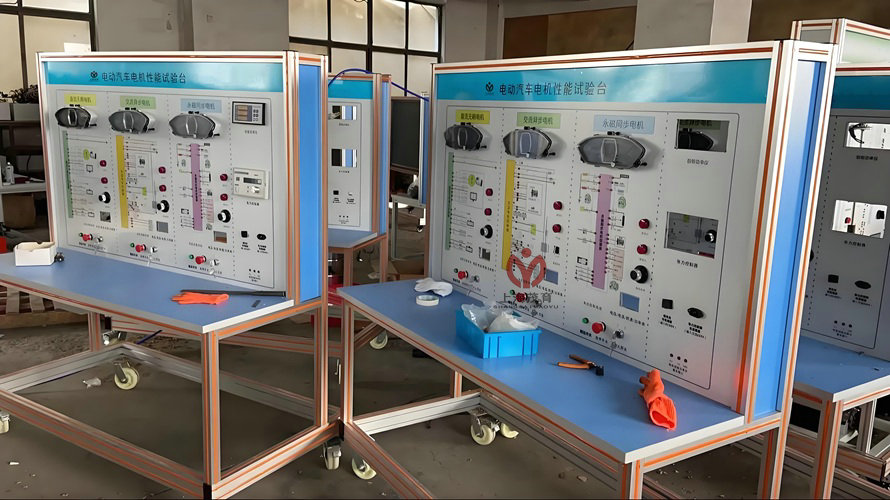

技工学校纯电动汽车电机性能实训台由实训台架、新能源汽车电池组、三种新能源汽车常用电机（永磁同步、交流异步、轮毂电机）、三种新能源汽车配套电机控制器、加速踏板、档位器、数显电压电流表、转速表、扭矩表、功率表、工控机(需要另外配)等模块组成。
二、功能特点：
1、设备可以模拟电动汽车在匀速，加速，减速，上坡，下坡状况下电机的状态，操作与真实电动汽车相一致。
2、实训台可以显示电机转动过程中的动态参数，如电压，电流，扭矩，转速，功率等。
3、电机测试上位机软件可以显示一段时间内电机扭矩，转速，功率的变化曲线，可以直观的显示这几项参数在电机加速，减速过程中的变化情况。
4、设备安装有故障考核装置，可以对线路进行故障设置，训练学生排除线路故障的能力，同时老师可以用设备对学生的能力进行考核。
三、实训项目：
1、电动汽车用直流永磁电机：在车辆匀速工况下，电机转速、电压、电流、扭矩、功率等参数的变化关系。
2、电动汽车用直流永磁电机：在车辆加速工况下，电机转速、电压、电流、扭矩、功率等参数的变化关系。
3、电动汽车用直流永磁电机：在车辆减速工况下，电机转速、电压、电流、扭矩、功率等参数的变化关系。
4、电动汽车用交流异步电机：在车辆匀速工况下，电机转速、电压、电流、扭矩、功率等参数的变化关系。
5、电动汽车用交流异步电机：在车辆加速工况下，电机转速、电压、电流、扭矩、功率等参数的变化关系。
6、电动汽车用交流异步电机：在车辆减速工况下，电机转速、电压、电流、扭矩、功率等参数的变化关系。
7、电动汽车用开关磁阻电机：在车辆匀速工况下，电机转速、电压、电流、扭矩、功率等参数的变化关系。
8、电动汽车用开关磁阻电机：在车辆加速工况下，电机转速、电压、电流、扭矩、功率等参数的变化关系。
9、电动汽车用开关磁阻电机：在车辆减速工况下，电机转速、电压、电流、扭矩、功率等参数的变化关系。
10、电机不转动情况的故障分析及排除。
四、基本配置(每台)：

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图	套	1
2	点火开关	配套	套	3
3	锂电池组	3.7V 42Ah三元动力锂电池标称电压：3.65V 标称容量：42Ah 电芯内阻：2.3mΩ 持续放电电流：3C 最大放电电流：6C 最大充电电流：1C 充电限制电压：4.2V 放电限制电压：2.75V 工作温度：充电：0℃-+45℃ 放电：-20℃-+60℃ 车用三元锂动力电池，台架动力电池组采用17节电池模组串联组成；动力电池组的技术参数：额定电压：62.9V；额定能量：2.7KWH；工作电压范围：46.7V~71.4V。	套	2
4	纯电动车永磁同步电机	额定电压：72V 额定功率：2.5KW 额定转速：3800 额定电流：21A 额定扭矩：3.3N.M 额定效率：83%	套	1
5	纯电动车交流异步电机	额定电压：72V 额定功率：4KW	套	1
6	纯电动车轮毂电机	磁钢高度：40磁钢电压：72V 功率：2KW 电机相线：6平方中轴直径：16MM	套	1
7	电机控制器	与电机配套	套	3
8	车载充电器与充电接口	与电池配套	套	1
9	DC-DC转换器	72V转12V	套	1
10	档位开关	电动车专用	套	3
11	油门控制装置	电动车专用	套	3
12	直流接触器	DZ47	套	1
13	电源总开关	茂育配套	套	3
14	转速表、扭矩表、功率表	茂育配套	套	1
15	电压表直流数显电流表功率表	茂育配套	套	1
16	电机扭矩/功率/转速等测试装置	配套PC软件	套	1
17	移动台架	1240×600×1700mm(带自锁脚轮装置) (长宽高15007001700mm) 设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁。	台	1
19	保险丝盒	茂育配套	套	1
20	保修卡/合格证	茂育配套	套	1
21	教师手册	茂育配套	套	1
22	故障模拟与排除装置	茂育配套	套	1
