作者：茂育科教发布时间：2023-09-14 09:30:44

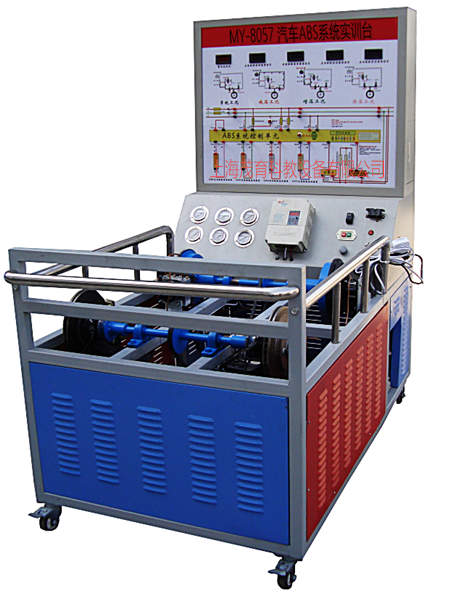

　　汽车ABS系统实训台是配合大中院校、部队、汽修等专业的汽车培训技能之用，汽车实验台采用桑塔纳2000ABS制动系统为主体材料，采用四通道的ABS调节回路，四轮单独调节。ABS系统能够正常运行，可模拟ABS系统的工作过程。实训台可进行实践操作，真实展示ABS制动系统的组成结构和工作过程。通过实训台的演示，可清楚了解内部的结构与功能，便于学生较快地掌握自动ABS制动系统的构造和原理，提高学生对ABS制动系统的初步认识，使学生了解ABS制动系统起到更直观更深入的教学目的，是各汽车学校对ABS制动系统理论和维修实训的理想的教学设备。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、结构组成：
该设备由桑塔纳2000ABS阀体总成、ABS控制单元、前碟后鼓制动机构、轮速传感器及信号盘;面板铁柜、彩色原车电路原理图、油压原理图、调速电机、变频器及经高温喷塑处理带滚轮台架等组成。
三、功能特点
1、主缸油压与分缸油压实时指针式压力表显示;
2、液压泵工作状态通过LED灯显示;
3、彩色原车电路原理图，油压原理图
4、轮速通过调速电机进行调整;
5、自动断电保护装置，避免电机反拖，有效保护电器元件;
6、ABS故障灯显示故障;
7、外接式电脑检测端子便于检测电路电压或电阻;
8、OBD数据输出接口，便于通过专用检测仪器进行检测。
9、故障模拟系统可模拟实际运行工况，设置多种实车ABS系统常见故障。具体内容详见故障模拟设置装置说明。
10.实训台底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺，带万向自锁脚轮装置。
11.可进行ABS制动系统排空及调整、系统匹配等实训。
四、实训台技术参数：
1、外形尺寸1650×1000×1850mm(长X宽X高)
2、电机：3.5KW变频电机
3、电机电源：380V
4、ABS系统电源：60AH蓄电池
5、外接电源：交流220V±10% 50Hz
6、工作电压：直流12V
7、工作温度：-40℃-+50℃
8、钢管：40*40*3mm
9、面板机柜：1.5mm冷板冲压成形，背面设置维修门;
10、移动脚轮：120*80mm
