丰田5A电控发动机故障诊断与排除实训台

---

　 一、概述

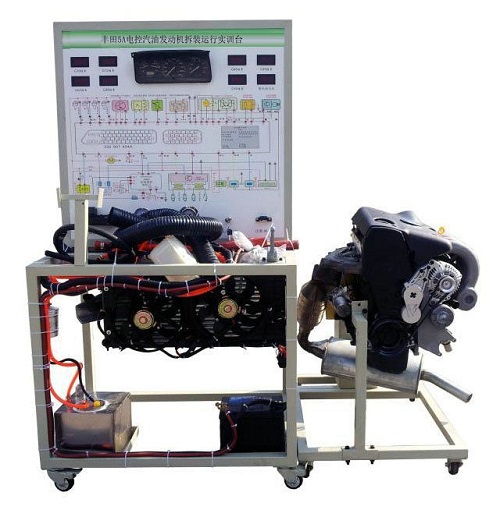

丰田5A电控发动机故障诊断与排除实训台采用（翻新）丰田5A动机总成(易于拆装)的拆装翻转台架和运行检测控制台两部分组成。拆装翻转台架提供学员进行发动机拆卸和装配实训。装配好发动机后与运行检测控制台对接，可起动运行发动机，检测发动机的装配效果。
二、功能特点：
1、实训台面板上绘有彩色喷绘电路图，学员可直观对照电路图和电控汽油发动机实物，认识和分析控制系统的工作原理；
2、实训台由拆装翻转台架和运行检测控制台两部分组成。
拆装翻转台架由电控汽油发动机总成和可做360度翻转的发动机拆装架组成，运行检测控制台由控制面板、发动机电控单元、冷却系统、供油系统、蓄电池等组成；
3、带有减速机的拆装翻转台架可做轴向任意角度的翻转和静止，可方便地进行拆卸和装配实训，底部放置接油盘，便于小零件、水及油的收集，做到三不落地；
运行检测控制台架安装有起动运行发动机所有的部件要素，如电控单元、水箱、油箱和油泵、仪表、点火开关等，与拆装翻转台架进行油路、电路、水路、气路的对接，可运行发动机(加速/减速/怠速工况正常）、检测发动机装配的效果；
4、实训台面板上绘有彩色UV平板喷绘电路图，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理；
5、面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色系统电路图，实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等；
实训台面板上安装有汽车仪表、燃油压力表、真空压力表，可实时显示发动机转速、喷油压力、进气岐管压力等参数变化；
6、实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
7、实训台配备有电源总开关、飞轮防护罩等安装保护装置。
8、实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术规格：
1、工作电源：直流12V
2、燃油标号：依发动机型号
3、油箱容积：10L
4、工作温度：-40℃～+50℃
5、颜色：7032
6、钢管：40*40*3mm
7、面板机柜：1.5mm冷板冲压成形，背面设置维修门；
8、移动脚轮：120*80mm
9、外形尺寸:1500*1000*1700mm(长*宽*高）
四、基本配置（每套）

序号	名称	规格型号	单位	数量
（一)运行检测控制台1套
1	检测控制面板	装有各种检测端子以及彩色电路图（950*900*4mm铝塑板）	套	1
2	发动机控制电脑(ECU)	原车	套	1
3	组合仪表	原车	套	1
4	诊断座	原车	个	1
5	点火开关总成	原车	个	1
6	燃油压力表	0-10kg/cm2	个	1
7	真空压力表	0-76in.Hg	个	1
8	燃油箱	10L	个	1
9	汽油泵(含汽油泵插头)	全新	套	1
10	水箱及附件	原车	套	1
11	冷却电子风扇	12V，80W	个	2
12	蓄电池	12V 65Ah	台	1
13	继电器	含：起动继电器、油泵继电器、冷却风扇继电器等	套	1
14	对接线束		套	1
15	保险丝盒		个	1
16	电源总开关	50A	个	1
17	移动台架(带自锁脚轮装置,面板柜与底座)	1000*700*1750mm (长*宽*高）	台	1
18	故障模拟与排除装置		套	1
(二)拆装翻转台架1套
1	电控汽油发动机总成	原车	套	1
2	进、排气管	原车	套	1
3	三元催化器	带全新消声器	套	1
4	对接线束		套	1
5	大面积接油盆	约700×650×30mm(长×宽×深)	个	1
6	拆装翻转架(带自锁脚轮装置)	约1300×600×800mm(长×宽×高)，带减速机，可做轴向任意角度的翻转和静止。	套	1
