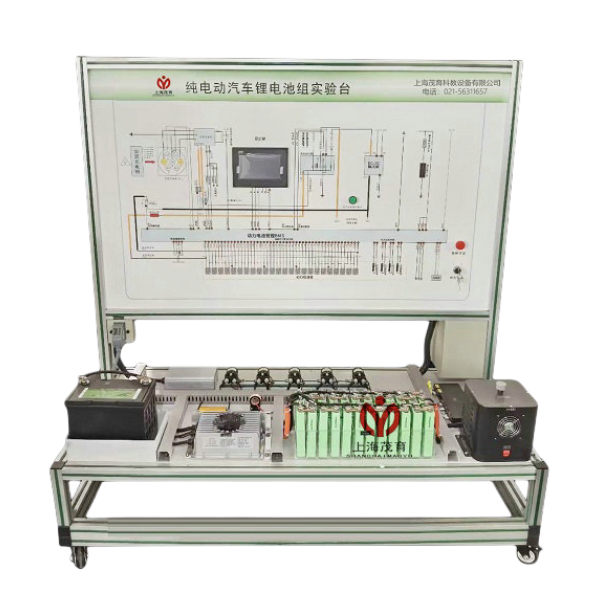

新能源汽车锂电池组实训台

---

　 一、概述 二、功能特点：
1、该设备采用纯电动汽车电池组管理控制系统实物为基础，可动态监测每个单节电池电压、动态估计电池组容量、动态监测电池组温度、动态显示所有电池组信息、按键实时处理、动态监测总回路电流、动态报警指示、充电实时控制等。
2、实验台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图，表面喷涂光油；学员可直观对照纯电动汽车电池组管理系统结构原理图和实物，认识和分析纯电动汽车电池组管理系统的工作原理。
3、实验台面板上安装有电源总开关、BMS电池管理控制单元、7寸BMS信息显示屏、急停开关、点动开关、12V开关电源、充放电插座、电源检测端子等，可直接在面板上检测电源控制单元电信号，如电阻、电压、电流、频率信号等。
4、实验台内部装有离心式鼓风机与PTC辅助加热器，用于模拟汽车运行时电池组的放
电负载。
5、设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面装配32mm厚彩色高密度复合板。底部带有自锁脚轮与固定调节螺栓，可方便移动与固定。
三、基本配置：检测控制面板、BMS电池管理控制单元、7寸BMS信息显示屏、磷酸铁锂电池组、电源开关、12V开关电源、急停开关、充放电开关、充放电插座、充放电插头、离心式鼓风机、PTC辅助加热器、移动台架等。
四、实训项目：
1、了解电池管理单元的结构和工作原理；
2、掌握电池管理单元的检测方法；
3、熟悉电池包体总成的充放电台架结构；
4、熟悉电池包体总成的充放电台架工作原理；
5、掌握电池包体总成的充放电台架操作技巧；
6、掌握电池包体总成的维护注意事项；
7、掌握电池包体总成的测试方法；
8、掌握电池包体总成的测试安全事项；
9、掌握纯电动汽车电池组故障排除方法。
