上海茂育科教设备有限公司

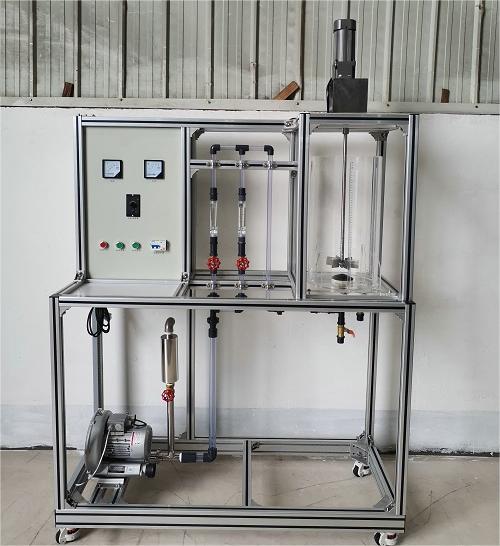

搅拌鼓泡釜中气液两相流动特性实验装置

---

　
搅拌鼓泡釜中气液两相流动特性实验装置-是了解搅拌鼓泡釜的结构。观察鼓泡釜中气液两相流动状况和分散特性。

技术指标	说             明
装置功能	1、了解搅拌鼓泡釜的结构。 2、观察鼓泡釜中气液两相流动状况和分散特性。 3、通过改变进气量和搅拌速度，测定含气率来表征传质状况的变化。
主要配置	主要由鼓泡釜、空压机、流量计、搅拌器、气体分布器、调速电机、变频器、空气缓冲罐、气体调压阀、数字显示仪表、高品质铝合金型材框架组成。
公用设施	水：连接自来水接入。 电：电压AC220V，功率1KW，标准单相三线制。
技术参数	1、鼓泡釜：有机玻璃制成，直径300mm，容积20L。 2、搅拌桨采用六叶直叶式涡轮桨，其直径与釜之比为3：1。 3、桨下设有圆形气体分布器，气体分布器上均匀分布直径为1mm的小孔。 4、搅拌电机：功率120W，转速1300r/min。 5、电机调速：变频控制。 6、气体流量计：转子流量计：60-600L/h 和0.4-4.0m3/h。 7、无油静音空压机：功率750W，排气量36 L/min，工作压力0.7MPa。 8、温度传感器：Pt100，显示分度0.1℃。 9、电器：接触器、开关、漏电保护空气开关。 10、304不锈钢管路、管件及阀门。 11、304不锈钢仪表柜：内外双面喷塑。 12、外形尺寸：1200×500×1700mm，外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。 13、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。
测控组成	变量	检测机构	显示机构	执行机构
	液体温度	PT100铂电阻	数字仪表	无
	搅拌速度	无	变频器	变频器
	气体流量	无	转子流量计	转子流量计

---
