上海茂育科教设备有限公司

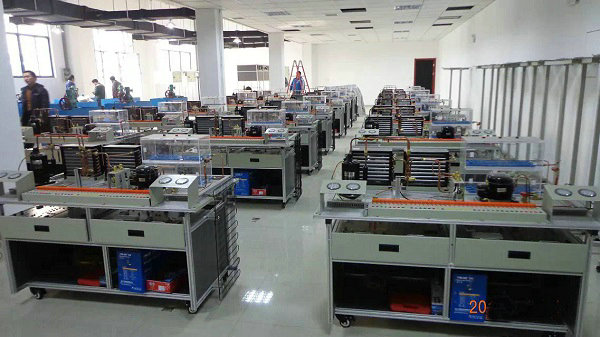

制冷制热实训室基本配置

---

　一、功能介绍
    通过空调制冷实训装置学生通过氧焊技能训练、制冷系统的相关技能训练、空调器的安装技能训练等实训操作项目的学习,掌握电冰箱与空调器的原理与维修，强化实际操作技能。设备故障设置方法采用智能化，使学生可以全方位地掌握制冷空调的基础知识和技能；同时，空调实训装置上设置的空调维修接口，方便学生进行制冷剂充加实训。该实训室适用于制冷设备维修工种中级、高级、考核以及技能鉴定。

二、 实训目的
    通过项目任务实施，可培养学生的职业能力有
1、制冷工专用工具的使用能力
2、气焊焊枪的使用能力
3、制冷系统的组装能力
4、制冷系统的检漏和制冷剂加注能力
5、制冷装置电气连接控制能力
6、制冷系统的故障判断与维修能力
7、学生的协调组织能力
三、实训室配置要求
1、实训室仪器设备配置标准见《空调制冷技术专业仪器设备配置标准》。
2、空调制冷技术实训室仪器设备的配置数量，应能满足50人同时进行实训。
3、所配备的仪器设备，其质量应符合相关的国家标准或行业标准，并具有相应的产品质量证明。
4、各种仪器设备的安装使用应符合国家或行业标准。
附：实训基地设备基本配置标准：

空调制冷制热实验室基本配置
实训教学场所	实训项目 （模块）	实训教学目标	实验设备
			序号	名称	规格、主要参数或要求	单位	数量
空 调 制 冷 实 训 室	1．家用分体式空调安装调试实训   2．制冷设备控制电路调试检测实训	1．熟练掌握分体式空调安装调试技能； 2．掌握制冷控制技术中常用的电子电路应用技术；	1	空调安装调试实训装置	一匹分体式空调一台； 真空收氟机一套 空调安装支架； 小型气焊设备； 安装工具一套。	套	10
			2	制冷基础电子电路实训综合装置	电源箱； 制冷控制电路中常用单元电路； 工作电源：交流220V±10%，  50Hz； 安全保护措施符合国家标准。	套	4
			3	制冷制热智能实训装置	制冷制热电源控制台； 空调及冰箱制冷系统； 智能化考核系统； 工作电源：三相五线  380±10% ，50Hz； 安全保护措施符合国家标准。	套	4
			4	家用电冰箱压力式温控电气实训考核装置	电源箱； 智能化实训考核系统； 压力式电冰箱实训考核控制电路板； 计算机一套； 工作电源：交流220V±10%，  50Hz； 安全保护措施符合国家标准。	套	2
空 调 制 冷 实 训 室	3．家用冰箱电气故障检修实训   4．家用冰箱系统故障检修实训   5．家用冰箱系统故障检修实训	3．熟练掌握电冰箱控制电路维修技术； 4．熟练掌握电子温控电路维修技术； 5．熟练掌握微电脑控制电气维修技术； 6．掌握实际冰箱制冷系统的结构及维修技能；	5	家用电冰箱204E电子式温控电气实训考核装置	电源箱； 智能化实训考核系统； 电冰箱电子温控实训考核控制电路板； 计算机一套； 工作电源：交流220V±10%，  50Hz； 安全保护措施符合国家标准。	套	2
			6	家用电冰箱微电脑控制电气实训考核装置	电源箱； 智能化实训考核系统； 电冰箱微电脑控制电气实训考核电路板； 计算机一套； 工作电源：交流220V±10%，  50Hz； 安全保护措施符合国家标准。	套	2
			7	电冰箱制冷系统实训考核装置	电冰箱一台（ 215 升，电冰箱冷冻能力： 3.5 kg / 24小时）； 电冰箱制冷系统流程板； 数字式温度表五台； 指针式压力表两台； 数字式电压表一台； 电流表一台； 计算机一台； 工作电源：交流220V±10%，  50Hz； 安全保护措施符合国家标准。	套	4
空 调 制 冷 实 训 室	6．家用空调电气故障检修实训	7．熟练掌握空调器控制电路维修技术； 8．熟练掌握分体式空调器电气的维修技术； 9．熟练掌握变频空调器控制电路维修技术；	8	整体式空调器电气实训考核装置	电源箱； 智能化实训考核系统； 整体式空调器实训考核控制电路板； 计算机一套； 工作电源：交流220V±10%，  50Hz； 安全保护措施符合国家标准。	套	2
			9	分体式空调器电气实训考核装置	电源箱； 智能化实训考核系统； 分体式空调器电气实训考核电路板； 计算机一套； 工作电源：交流220V±10%，  50Hz； 安全保护措施符合国家标准。	套	2
			10	变频空调器电气实训考核装置	电源箱； 智能化实训考核系统； 变频空调器电气实训考核电路板； 计算机一套； 工作电源：交流220V±10%，  50Hz； 安全保护措施符合国家标准。	套	2
空 调 制 冷 实 训 室	7．家用空调制冷系统故障检修实训	10．掌握实际空调机的维修技能； 11．掌握实际窗式空调机的结构及维修技能； 12．掌握实际空调机的维修技能。 13．掌握实际变频空调机的维修技能；	11	热泵式分体空调制冷系统实训考核装置	1匹热泵式分体空调器； 热泵式分体空调器； 制冷系统流程板； 智能化考核系统； 数字式温度表八台； 指针式压力表四台； 数字式电压表一台； 电流表一台、计算机一台； 工作电源：交流220V±10%，  50Hz。 安全保护措施符合国家标准	套	2
			12	单冷分体式空调制冷系统实训考核装置	单冷式分体空调制冷系统实训考核装置； 单冷式分体空调系统流程板； 智能化考核系统； 数字式温度表八台； 指针式压力表四台； 数字式电压表一台； 电流表一台、计算机一台； 工作电源：交流220V±10%，  50Hz。 安全保护措施符合国家标准	套	2
			13	变频空调制冷系统实训考核装置	变频空调器一台； 制冷系统流程板； 指针式压力表两台（0～3Mpa）； 指针式真空压力表两台（－0.1～3 Mpa）； 指针式交流电压表两台（0～300V）； 指针式交流电流表（0～15A）； 工作电源：交流220V±10%，  50Hz； 计算机一台。 安全保护措施符合国家标准	套	4
空 调 制 冷 实 训 室	8．冷库及低温箱电气故障检修实训	14．熟练掌握小型冷库电气的维修技术； 15．熟练掌握低温箱电气维修技术； 16．熟练掌握一机两库控制电路操作方法、电路的检测维修及维修技术；	14	小型冷库电气实训考核装置	电源箱； 智能化实训考核系统； 小型冷库电气实训考核电路板； 计算机一套； 工作电源：交流220V±10%，  50Hz。 安全保护措施符合国家标准	套	2
			15	低温箱电气实训考核装置	电源箱； 智能化实训考核系统； 低温箱电气实训考核电路板 计算机一套； 工作电源：交流220V±10%，  50Hz。 安全保护措施符合国家标准	套	2
			16	一机两库控制电路实训考核台	电源箱； 智能化实训考核系统； 一机两库实训考核控制电路板； 计算机一套； 工作电源：交流220V±10%，  50Hz。 安全保护措施符合国家标准	套	2
	9．冷库及低温箱制冷系统故障检修实训	17．掌握实际冷库的维修技能；	17	小型冷库制冷系统实训考核装置	配置4台小型冷库（尺寸：2000×2000×2000  mm）； 配套制冷流程板； 智能化考核系统； 数字式温度表四台； 指针式压力表四台； 数字式电压表一台； 电流表一台； 储液罐一台； 计算机一台； 工作电源：交流380V±10%，  50Hz。 安全保护措施符合国家标准	套	1
空 调 制 冷 实 训 室	同上	18．掌握实际真实一机两库制冷系统的结构及维修技能； 19掌握实际冷藏车制冷系统的结构及维修技能；	18	一机两库式冷库制冷系统实训考核装置	配套真实冷库2台（2000×2000×2000  mm）； 配套制冷流程板； 智能化考核装置一套； 数字式温度表四台； 指针式压力表四台； 数字式电压表一台； 电流表一台； 储液罐一台； 计算机一台； 工作电源：220V±10%，  50Hz； 安全保护措施符合国家标准。	套	2
			19	冷藏车制冷系统实训考核装置	配套真实的冷藏车系统1套； 配套制冷流程板； 数字式温度表四台； 指针式压力表四台； 数字式电压表一台； 电流表一台； 储液罐一台； 计算机一台； 工作电源：380V±10%，  50Hz； 安全保护措施符合国家标准。	套	1
	10．冷、热机组电气故障检修实训	20．熟练掌握活塞式冷水机组电气的维修技术；	20	活塞式冷水机组电气实训考核装置	电源箱； 智能化实训考核系统； 活塞式冷水机组电气实训考核电路板； 计算机一套； 工作电源：交流220V±10%，  50Hz； 安全保护措施符合国家标准。	套	2
空 调 制 冷 实 训 室	同上	21．熟练掌握活塞式热泵型机组电气的维修技术； 22．熟练掌握复叠机电路的维修技术；	21	活塞式热泵型机组电气实训考核装置	电源箱； 智能化实训考核系统； 活塞式热泵型机组电气实训考核电路板； 计算机一套； 工作电源：交流220V±10%，  50Hz。 安全保护措施符合国家标准	套	2
			22	活塞式热泵型机组电气实训考核装置（复叠机）	电源箱； 智能化实训考核系统； 复叠机电路实训考核装置； 计算机一套； 工作电源：交流220V±10%，  50Hz。 安全保护措施符合国家标准	套	2
	11．汽车空调电气及制冷系统故障检修实训	23．熟练掌握汽车空调电气及制冷系统的维修技术；	23	全自动汽车空调实训考核装置	汽车空调装置一套； 汽车发动机一台（电喷）； 汽车仪表一套； 智能化考核系统一套； 计算机一台； 工作电源：直流12V（由汽车发动机配置的电池提供）。 安全保护措施符合国家标准	套	1
	12．中央空调制冷系统故障检修实训	24．掌握实际家庭中央空调的结构及维修技能；	24	户式中央空调制冷系统实训考核装置	真实家用中央空调一台； 用户终端三台并带流程版； 控制电路演示版； 制冷系统演示版； 数字式温度表四台； 指针式压力表四台； 数字式电压表一台； 电流表一台； 计算机一台； 工作电源：交流三相380V±10% ， 50Hz。 安全保护措施符合国家标准	套	1
空 调 制 冷 实 训 室	同上	25．掌握中央空调的结构及维修技能。	25	中央空调实训考核装置	3匹水冷机组一台； 冷却水系统一套； 冷冻水系统一套； 集水分水器一套； 共暖系统一套； 模拟客房； 模拟大厅； 配电柜（用PLC控制、数据采集）； 计算机； 智能考核系统； 工作电源：三相五线  380V±10% ， 50Hz； 整机容量：≤3.8kVA； 安全保护措施符合国家标准。	套	2
			26	中央空调网络化智能实训考核装置	教师用计算机一台； 学生用计算机一套； 中央空调配电柜一台； 交换机一台； 智能考核系统一套； 仿真软件（不少于20个点）； 工作电源：三相五线  380 V±10% ，50Hz； 整机容量：≤2.3kVA； 安全保护措施符合国家标准。	套	8
