上海茂育科教设备有限公司

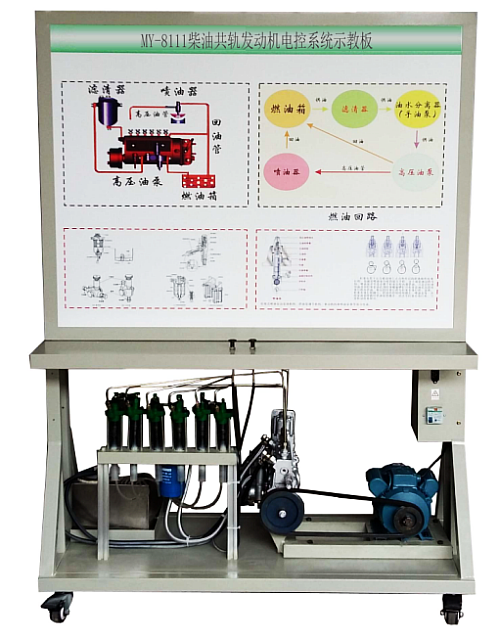

柴油共轨发动机电控系统示教板

---

　 柴油共轨发动机电控系统示教板可使学生了解电控系统的基本构造及工作原理，通过实物认识各传感器及执行器的位置及工作原理。
1、通过检测面板上的电脑检测端子，配合万用表检测各传感器等各传感器和执行器的电压及电阻值。
2、形象、直观展示柴油电控系统设备及其各分系统的组成、工作原理、电路走向、线路连接关系；
3、通过灯光提示系统感性地认识各条电气分系统的工作状态；
4、通过随板仪表可以在线检测各个端口的信号和通断关系，进行故障检测与诊断；既可实现单独理论教学，又可通过电缆与实训台配合使用，实现与实装电气设备的联动（连接电缆时务必请将插头的颜色对号入座！）。
5、线路演示模板通过脚轮可移动整体台架采用国际标准规格方管、角铁进行无缝式焊接，
6、表面进行抛光打磨后进行高温喷塑处理，可防腐蚀抗老化，不褪色等，台架底部装有万向自锁脚轮，便于台架移动教学；控制面板采用纯铝塑板，控制面板上绘有彩色与原车控制系统相一致的直观电控系统原理图，并配有实验指导书等。

---
