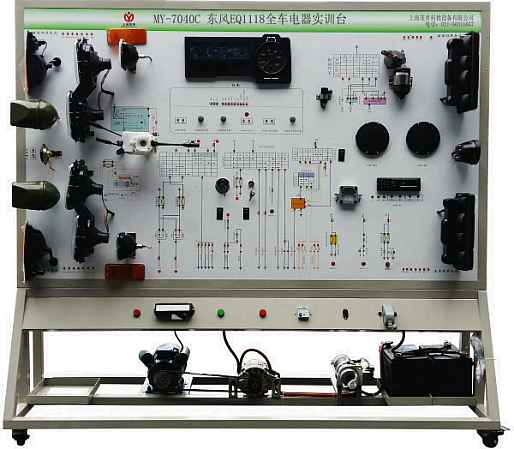

一、东风EQ1118G全车电器实训台产品简介：
本产品以东风EQ1118G柴油机全车电器实物为基础，展示灯光系统、仪表系统、发动机预热系统、起动系统、充电系统、喇叭系统、雨刮系统的组成结构和工作原理及过程。本实训台功能齐全、操作方便、安全可靠。
二、结构组成：
原车灯光系统、仪表系统、发动机预热系统、起动系统、充电系统、点火开关、喇叭系统、雨刮系统、故障设置系统、移动台架等。
三、功能特点：
1、可运行全车电器系统，展示全车电器系统的组成结构及原理。
2、操纵各种电器开关及按钮，可真实演示汽车电器各系统的工作过程。
3、故障模拟系统可模拟实际运行工况，设置多种实车电器系统常见故障（常规：1-36个），故障点内容及类型可根据用户调整。
4、执行元器件用LED 灯显示工作状态。
5、面板上绘有彩色UV平板喷绘原理图，学员可直观对照原理图和实物，认识和分析整车电器各系统的工作原理。
6、面板上安装有检测端子，可直接在面板上检测整车电器各系统电路元件的电信号，如电阻、电压、电流、频率、波形信号等。
7、实训台面板上绘有的彩色喷绘原理图，4mm铝塑板直接喷绘彩色原理图（UV平板喷绘原理面板质保多年不变色），学员可直观对照原理电路图和系统实物，认识和分析各控制系统的工作原理。
8、实训台加装蓄电池的电源总开关、转动部件防护罩等安全保护装置。
9、实训台底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺，带万向自锁脚轮装置。
四、技术参数：
1、设备外形：2080×650×1800mm (长×宽×高)
2、动力电源：220V交流电压；
3、工作电压：24V直流电压；
4、工作温度：-50℃～50℃；
5、蓄电池：60AH/24V
五、基本配置（每台）：

序号	名称	规格型号	单位	数量
1	示教板面板	装有各种检测端子以及彩色电路图	套	1
2	点火开关	全新	个	1
3	组合仪表	原车	套	1
4	组合开关	原车	套	1
5	左右前大灯总成	原车	套	1
6	左右前雾灯	原车	套	1
7	左右转向灯	原车	套	1
8	左右转向边灯	原车	套	1
9	左右组合尾灯	原车	套	1
10	牌照灯	原车	套	1
11	灯光开关	原车	套	1
12	刹车灯开关	原车	套	1
13	倒车灯开关	原车	套	1
14	危险灯开关	原车	套	1
15	线束	茂育配套	套	1
16	雨刮总成	原车	套	1
17	雨刮控制继电器	原车	个	1
18	喷水电机	原车	套	1
19	喷水壶	原车	套	1
20	喇叭	原车	个	2
21	喇叭继电器	原车	个	1
22	雾灯继电器	原车	个	1
23	起动机总成	原车	台	1
24	发电机总成	原车	台	1
25	三相异步电动机	YT 100L1-4	台	1
26	蓄电池	全新	台	1
27	保险丝盒	全新	个	2
28	电源总开关	50A	个	1
29	移动台架(带自锁脚轮装置)	2080×700×1800mm(长×宽×高)	台	1
30	故障模拟与排除装置	茂育配套	套	1
31	教师手册	茂育配套	套	1
32	合格证与保修卡	茂育配套	套	1
