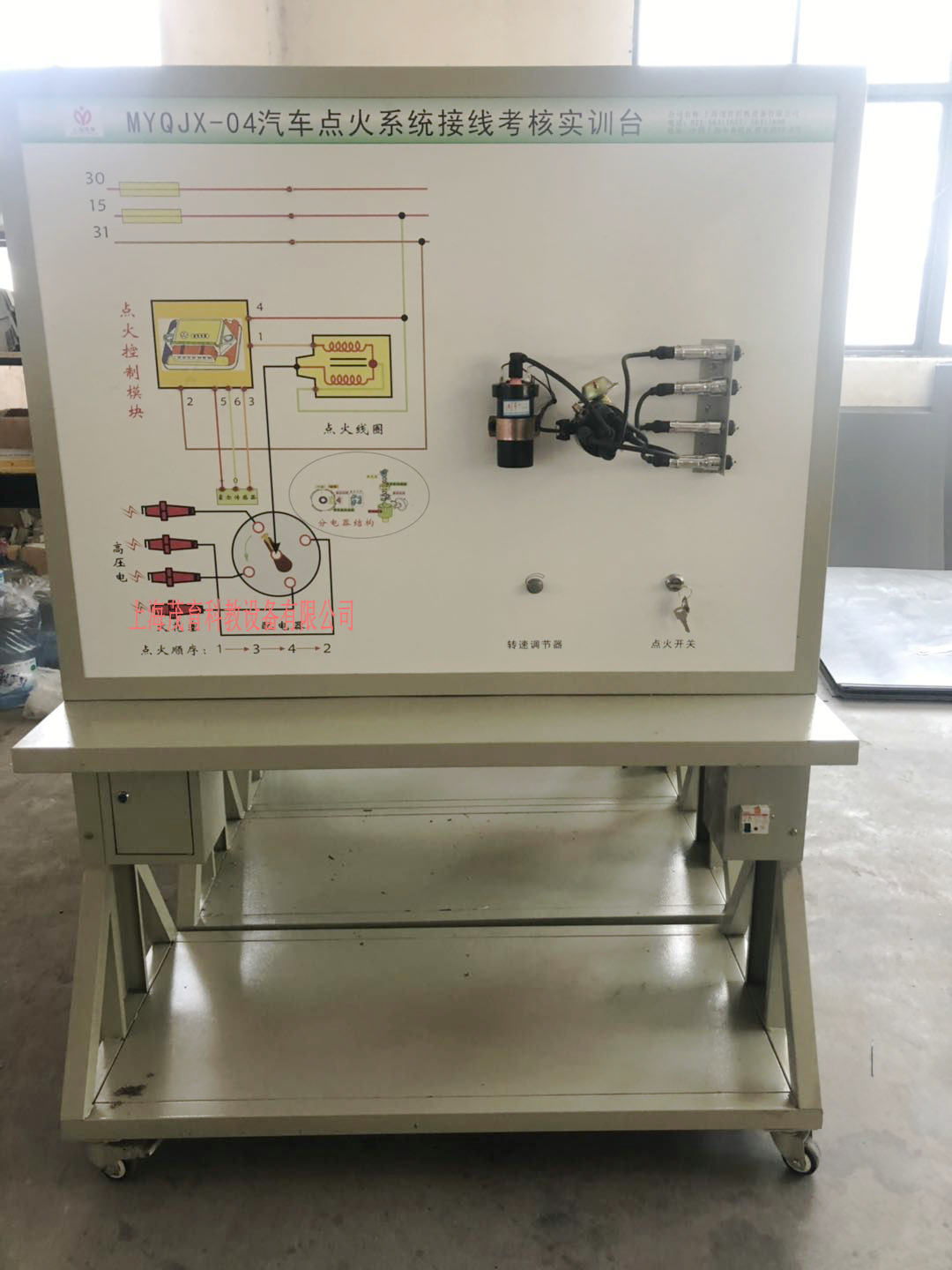

汽车点火系统接线考核实训装置

---

　 　　汽车点火系统接线考核实训装置是配合大中院校、部队、汽修等专业的汽车培训技能之用，汽车示教板采用汽车点火系统实物为基础，充分展示汽车点火系统的组成结构和工作过程。通过点火系统的演示，便于学生较快地掌握点火系统的原理，提高学生对点火系统的初步认识，使学生了解点火系统故障起到更直观更深入的教学目的。适用于学校对汽车点火系统理论和维修实训的教学需要。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、功能特点：
　　1.系统元器件插接好线后，真实可运行的汽车点火系统，充分展示汽车点火系统的组成结构。
　　2.操纵开关，可真实演示汽车点火系统的工作过程。
　　3.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理;学员可直观对照电路图和实物，认识和分析控制系统的工作原理。
　　4.示教板面板上安装有检测端子，可直接在面板上检测汽车点火系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
　　5.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观;底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
　　6.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、实训台技术参数
　　1、外接电源：AC 220V±10% 50Hz
　　2、工作电压：DC 12V
　　3、工作温度：-40℃～+50℃
四、基本配置(每台)

序号	名       称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色 电路图和工作原理示意图; 面板：1200*900*4mm	套	1
2	点火开关	全新	个	1
3	点火系统全套材料	全新	只	1
4	分电器驱动装置	全新	套	1
5	移动台架(带自锁 脚轮装置)	1240×700×1700mm (长×宽×高)	台	1
6	故障模拟与排除装置	全新	套	1
7	电源变压器及附件	全新	套	1
8	漏电保护开关	全新	套	1
9	实验插接线	茂育	套	1
