上海茂育科教设备有限公司

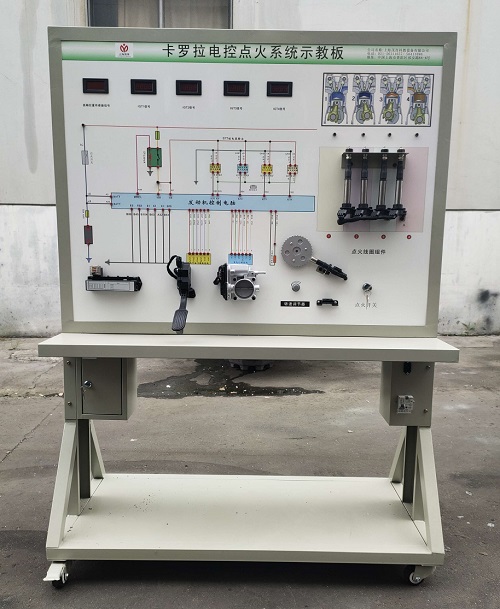

卡罗拉电控点火系统示教板是配合大中院校、部队、汽修等专业的汽车培训技能之用，汽车示教板采用原车的发动机点火系统的真实部件，充分展示发动机点火系统的组成结构和工作过程。通过发动机电控系统的演示，可清楚了解发动机点火系统的结构与功能，便于学生较快地掌握发动机电控系统的构造和原理，提高学生对发动机电控系统的初步认识，使学生了解发动机电控系统直观的教学目的。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、功能特点：
　　1、真实可运行原车的发动机点火系统，可充分展示原车点火系统的组成结构和工作过程。
　　2、示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图与工作原理示意图;学员可直观对照电路图和实物，认识和分析各种点火系统的工作原理。
　　3、示教板面板上安装有检测端子，可直接在面板上检测点火系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
　　4、示教板面板上安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码等发动机电控系统自诊断功能。
　　5、示教板面板部分采用1.5mm冷板冲压成形结构，外形美观;底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面， 方便放置资料、轻型检测仪器等。
　　6、示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、技术参数：
　　1、外形尺寸：(约)：1240×600×1700mm(长×宽×高)
　　2、外接电源：AC 220V±10% 50Hz
　　3、工作电压：DC 12V直流电压;
　　4、工作温度：-50℃～50℃;
　　5、钢管：40*40*3mm
　　6、机柜：1.5mm冷板冲压成形，
　　7、移动脚轮：100*60mm
四、基本配置(每台)：

序号	名       称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子以及彩色电路图和工作原理示意图面板：1200*900*4mm	套	1
5	无分电器分组点火系统	车型：，含发动机控制电脑(ECU)、点火开关、曲轴位置传感器、点火器总成、火花塞	套	1
6	驱动机构	减速电动机，15转/分	套	1
7	曲轴位置传感器及信号轮	原车装置	套	1
8	保险丝盒	茂育	个	1
9	移动台架(带自锁脚轮装置)	1240×600×1700mm(长×宽×高)	台	1
10	故障模拟与排除装置	茂育	套	1

---
