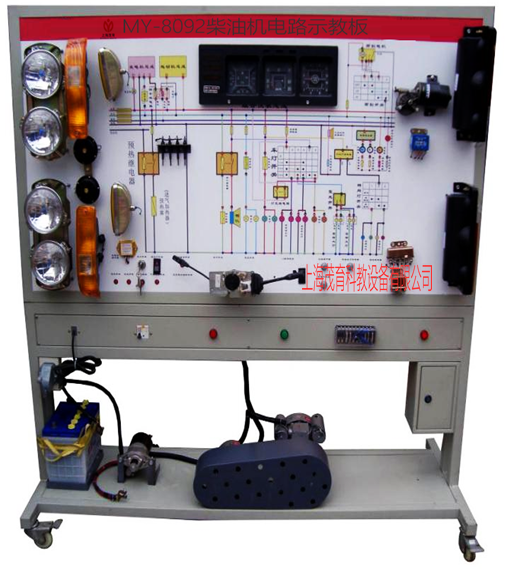

柴油机电路示教板


柴油机电路示教板配合大中院校、中职、部队、汽修等专业的汽车培训技能之用，汽车示教板采用整车电器实物为基础，充分展示汽车仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等汽车电器各系统的组成结构和工作过程。通过汽车柴油机电路示教板的演示，提高学生对汽车柴油机电路示教板的初步认识，使学生了解汽车柴油机电路示教板起到更直观更深入的教学目的。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。 二、功能特点：
　　1、真实可运行的汽车整车电器系统，充分展示汽车整车电器系统的组成结构。
　　接通电源，操纵示教板上的各种电器开关、按钮、真实演示汽车仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等汽车电器各系统的工作过程。
　　2、设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物，认识和分析汽车整车电器各系统的工作原理。
　　3、示教板面板上安装有检测端子，可直接在面板上检测汽车整车电器各系统电路元件的电信号，如电阻、电压、电流、频率信号等。
　　4、设备面板部分采用面板部分采用1.5mm冷板冲压成形结构，外形美观;底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置。
三、技术规格：
　　1、外形尺寸(约)：2080×700×1900mm(长×宽×高)
　　2、动力电源：三相四线(或三相五线)380V±10% 50Hz
　　3、工作电压：直流12V
　　4、工作温度：-40℃～+50℃
　　5、三相异步电动机
　　型 号：YT 100L1-4
　　电压：AC 220V/380V
　　功率：2.2KW
　　转速：1420r/min
　　6、钢管：40*40*3mm
　　7、机柜：1.5mm冷板冲压成形，背面设置维修门;
　　8、移动脚轮：100*60mm
四、基本配置(每台)：

序号	名       称	规格型号	单位	数量
1	示教板面板	装有各种检测端子以及彩色电路图	套	1
2	点火开关	茂育	个	1
3	组合仪表	原车	套	1
4	组合开关	原车	套	1
5	左右前大灯总成	原车	套	1
6	左右前雾灯	原车	套	1
7	左右转向灯	原车	套	1
8	左右转向边灯	原车	套	1
9	左右组合尾灯	原车	套	1
10	牌照灯	原车	套	1
11	灯光开关	原车	套	1
12	刹车灯开关	原车	套	1
13	倒车灯开关	原车	套	1
14	危险灯开关	原车	套	1
15	线束	茂育	套	1
16	雨刮总成	原车	套	1
17	雨刮控制继电器	原车	个	1
18	喷水电机	原车	套	1
19	喷水壶	原车	套	1
20	喇叭	原车	个	2
21	喇叭继电器	原车	个	1
22	雾灯继电器	原车	个	1
23	起动机总成	原车	台	1
24	发电机总成	原车	台	1
25	三相异步电动机	YT 100L1-4	台	1
26	蓄电池	茂育	台	1
27	保险丝盒	茂育	个	2
28	电源总开关	50A	个	1
29	移动台架(带自锁脚轮装置)	2080×700×1800mm(长×宽×高)	台	1
30	故障模拟与排除装置	茂育	套	1
31	教师手册	茂育	套	1
32	合格证与保修卡	茂育	套	1

---
