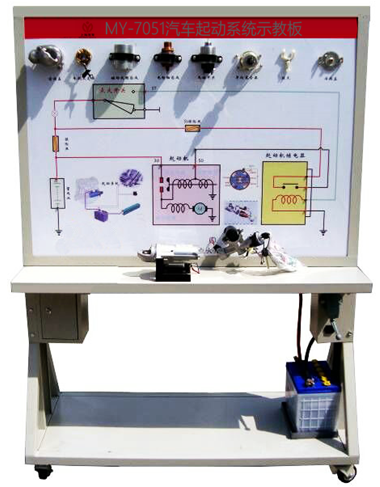

汽车启动系统示教板是配合大中院校、部队、汽修等专业的汽车培训技能之用，汽车示教板采用汽车充电系统实物为基础，充分展示汽车充电系统的组成结构和工作过程。可起动运行及检测充电系统，通过起动系统示教板的演示，可清楚了解内部的结构与功能，便于学生较快地掌握起动系统的构造和原理，提高学生对起动系统的初步认识，使学生了解起动系统起到更直观更深入的教学目的。适用于学校对汽车充电系统理论和维修实训的教学需要。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。 二、功能特点
　　1、真实可运行的充电系统，充分展示汽车充电系统的组成结构。
　　2、打开点火开关，触发三相电机运行，带动发电机工作，充电指示灯灭，蓄电池端电压升高，真实演示汽车充电系统的工作过程。通过面板上的电流表、电压表可观察充电电流和蓄电池电压的数值。
　　3、示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物，认识和分析汽车充电系统的工作原理。
　　4、示教板面板上安装有发电机总成分解部件，可直观认识发电机的组成结构。
　　5、示教板面板上安装有检测端子，可直接在面板上检测汽车充电系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
　　6、示教板面板部分采用1.5mm冷板冲压成形结构，外形美观;底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
三、技术规格
　　1、外形尺寸：(约)：1240×600×1700mm(长×宽×高)
　　2、动力电源：220V交流电压;
　　3、工作电压：12V直流电压;
　　4、工作温度：-50℃～50℃;
　　5、蓄电池：60AH/12V
　　6、三相异步电动机：
　　(1)电 压：AC 220V/380V，
　　(2)功 率：2.2KW，
　　(3)转 速：1420r/min
　　7、钢管：40*40*3mm
　　8、机柜：1.5mm冷板冲压成形，
　　9、移动脚轮：100*60mm
四、基本配置

序号	名       称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子， 彩色电路图和工作原理示意图 （面板：1200*900*4mm)	套	1
2	点火开关	茂育	个	1
3	发电机总成	全新	台	1
4	发电机总成分解部件	茂育	套	1
5	充电指示灯	茂育	个	1
6	三相异步电动机	YT 100L1-4	台	1
7	保险丝盒	茂育	个	1
8	电压表	0～30V	个	1
9	电流表	0～±100A	个	1
10	蓄电池	12V 45Ah	台	1
11	电源总开关	50A	个	1
12	移动台架(带自锁脚轮装置)	1240×600×1700mm (长×宽×高)	台	1
13	故障模拟与排除装置	茂育	套	1

---
