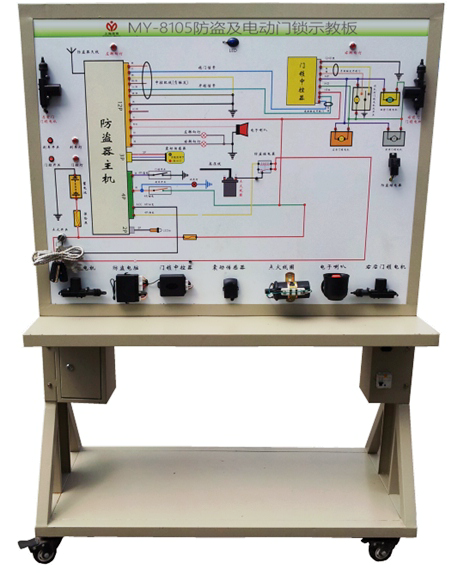

汽车防盗及电动门锁示教板是配合大中院校、部队、汽修等专业的汽车培训技能之用，汽车门锁示教板采用汽车中控门锁及防盗系统实物为基础，充分展示汽车中控门锁及防盗系统的组成结构和工作过程，通过汽车中控门锁及防盗系统的演示，可清楚了解中控门锁及防盗系统的结构与功能，提高学生对中控门锁及防盗系统的初步认识，使学生了解中控门锁及防盗系统起到更直观更深入的教学目的。适用于学校对中控门锁及防盗系统理论和维修实训的教学需要。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。 二、功能特点
　　1、设备采用汽车原装中控门锁及防盗系统实物为基础，充分展示汽车中控门锁及防盗系统的组成结构和工作过程。
　　2、操纵钥匙开关或门锁开关，四个车门的门锁同时关闭或开启;关闭点火钥匙，设定进入防盗状态后触发防盗，防盗喇叭鸣响、灯光闪烁、起动马达线路切断等防盗功能起作用。真实演示汽车中控门锁及防盗系统的工作过程。
　　3、示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物，认识和分析汽车中控门锁及防盗系统的工作原理。
　　4、示教板面板上安装有检测端子，可直接在面板上检测汽车中控门锁及防盗系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
　　5、示教板面板部分采用1.5mm冷板冲压成形结构，外形美观;底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
　　6、示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、技术参数：
　　1、外形尺寸：1240×600×1700mm (长×宽×高)
　　2、外接电源：AC 220V±10% 50Hz
　　3、工作电压：DC 12V
　　4、工作温度：-40℃～+50℃
　　5、钢管：40*40*3mm
　　6、机柜：1.5mm冷板冲压成形，背面设置维修门;
　　7、移动脚轮：100*60mm
四、基本配置

序号	名       称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图；面板：1200*900*4mm	套	1
2	车门控制单元(ECU)	全新	套	1
3	舒适控制单元(ECU)	全新	套	1
4	点火开关	全新	个	1
5	诊断座	OBDⅡ	个	1
6	驾驶侧门锁电机	全新	套	1
7	玻璃升降主开关	全新	套	1
8	副驾驶门锁电机	全新	套	1
9	后左右门锁电机	全新	套	1
10	后左右门控开关	全新	套	1
11	防盗喇叭	全新	套	1
12	保险丝盒	全新	个	1
13	移动台架(带自锁脚轮装置)	全新	台	1
14	故障模拟与排除装置	全新	套	1

---
