上海茂育科教设备有限公司

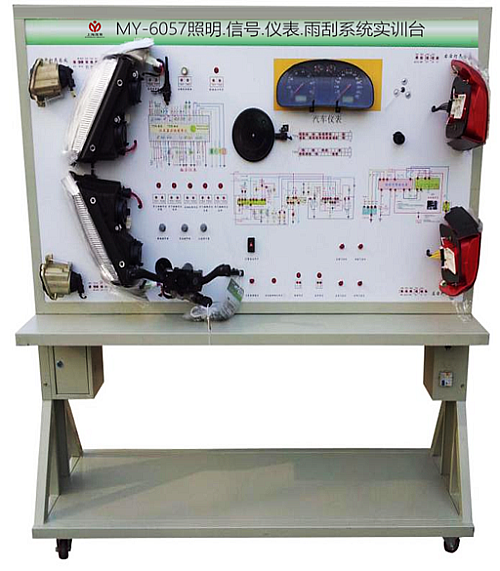

　　汽车照明.信号.仪表.雨刮系统实训台配合大中院校、中职、部队、汽修等专业的汽车培训技能之用，雨刮系统实训台采用汽车照明、信号、仪表、雨刮系统实物为基础，充分展示汽车照明、信号、仪表、雨刮系统的组成结构和工作过程。通过照明.信号.仪表.雨刮系统实训台的演示，提高学生对照明.信号.仪表.雨刮系统实训台的初步认识，使学生了解照明.信号.仪表.雨刮系统实训台起到更直观更深入的教学目的。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。 二、功能特点：
　　1、真实可运行的汽车照明、信号、仪表、雨刮系统，充分展示汽车照明、信号、仪表、雨刮系统的组成结构。
　　2、操纵各种电器开关、按钮，真实演示汽车照明、信号、仪表、雨刮系统的工作过程。
　　3、实训台面板上每个电器元件线路终端装有接线插头，参考配套的电路图或维修资料，与中间线束连接，可锻炼学员识图和终端接线的能力。
　　4、实训台面板上安装有检测端子，可直接在UV平板喷绘面板上检测汽车车身电器系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
　　5、面板部分采用1.5mm冷板冲压成形结构，实训台底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
　　6、底座上配有30cm左右的桌面，方便放置资料、检测仪器等。
三、技术参数：
　　1、外形尺寸：1240×650×1700mm (长×宽×高)
　　2、外接电源：AC 220V±10% 50Hz
　　3、工作电压：DC 12V
　　4、工作温度：-40℃～+50℃
　　5、三相异步电动机
　　型 号：YT 100L1-4
　　电 压：AC 220V/380V
　　功 率：2.2KW
　　转 速：1420r/min
　　6、钢管：40*40*3mm
　　7、机柜：1.5mm冷板冲压成形，背面设置维修门;
　　8、移动脚轮：100*60mm
四、基本配置(每台)：

序号	名       称	规格型号	单位	数量
1	实训台面板	装有各种检测端子以及 电路终端接线端子	套	1
2	发动机控制电脑(ECU)	全新	套	1
3	点火开关	全新	个	1
4	组合仪表	全新	套	1
5	组合开关	全新	套	1
6	左右前大灯总成	全新	套	1
7	左右前雾灯	全新	套	1
8	左右转向灯	全新	套	1
9	左右转向边灯	全新	套	1
10	左右组合尾灯	全新	套	1
11	牌照灯	全新	套	1
12	阅读灯	全新	套	1
13	大灯开关	全新	套	1
14	雾灯开关	全新	套	1
15	刹车灯开关	全新	套	1
16	倒车灯开关	全新	套	1
17	危险灯开关	全新	套	1
18	门控灯开关	全新	套	1
19	冷却液位传感器	全新	个	1
20	线束	全新	套	1
21	闪光继电器	全新	个	1
22	冷却液位报警继电器	全新	个	1
23	雨刮总成	全新	套	1
24	雨刮继电器	全新	个	1
25	喷水电机	全新	套	1
26	喷水壶	全新	套	1
27	喇叭	全新	个	2
28	X触点继电器	全新	个	1
29	雾灯继电器	全新	个	1
31	手刹操作杆	全新	套	1
32	中央继电器盒	全新	套	1
33	仪表信号模拟装置	全新	套	1
34	车速表模拟装置	全新	套	1
35	转速表模拟装置	全新	套	1
36	电源盒	全新	只	1
37	移动台架(带自锁脚轮)	1740×650×1700mm	台	1
38	故障模拟与排除装置	茂育	套	1

---

友情提示：
1、设备验收：各采购单位收货时请检查汽车照明.信号.仪表.雨刮系统实训台的货品外观，核实的汽车照明.信号.仪表.雨刮系统实训台及配件，拒收处于受损状态的汽车照明.信号.仪表.雨刮系统实训台；
2、设备质保：茂育将为各采购单位提供汽车照明.信号.仪表.雨刮系统实训台说明书内的质保条件和质保期，在质保范围内提供对汽车照明.信号.仪表.雨刮系统实训台的免费维修，超出条件承诺时提供对汽车照明.信号.仪表.雨刮系统实训台的有偿维修；
3、设备退换货：各采购单位单方面原因导致汽车照明.信号.仪表.雨刮系统实训台的选型错误或购汽车照明.信号.仪表.雨刮系统实训台数量错误，造成汽车照明.信号.仪表.雨刮系统实训台的退换货要求，将不被接受；
4、设备货期：对的汽车照明.信号.仪表.雨刮系统实训台发货期为参考值，如您需要了解汽车照明.信号.仪表.雨刮系统实训台的精确货期，请与上海茂育的销售人员联系；
5、咨询电话：如各采购单位对汽车照明.信号.仪表.雨刮系统实训台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关汽车照明.信号.仪表.雨刮系统实训台的技术咨询。
